电网工程施工工艺控制规范-变电电气安装工程VIP免费

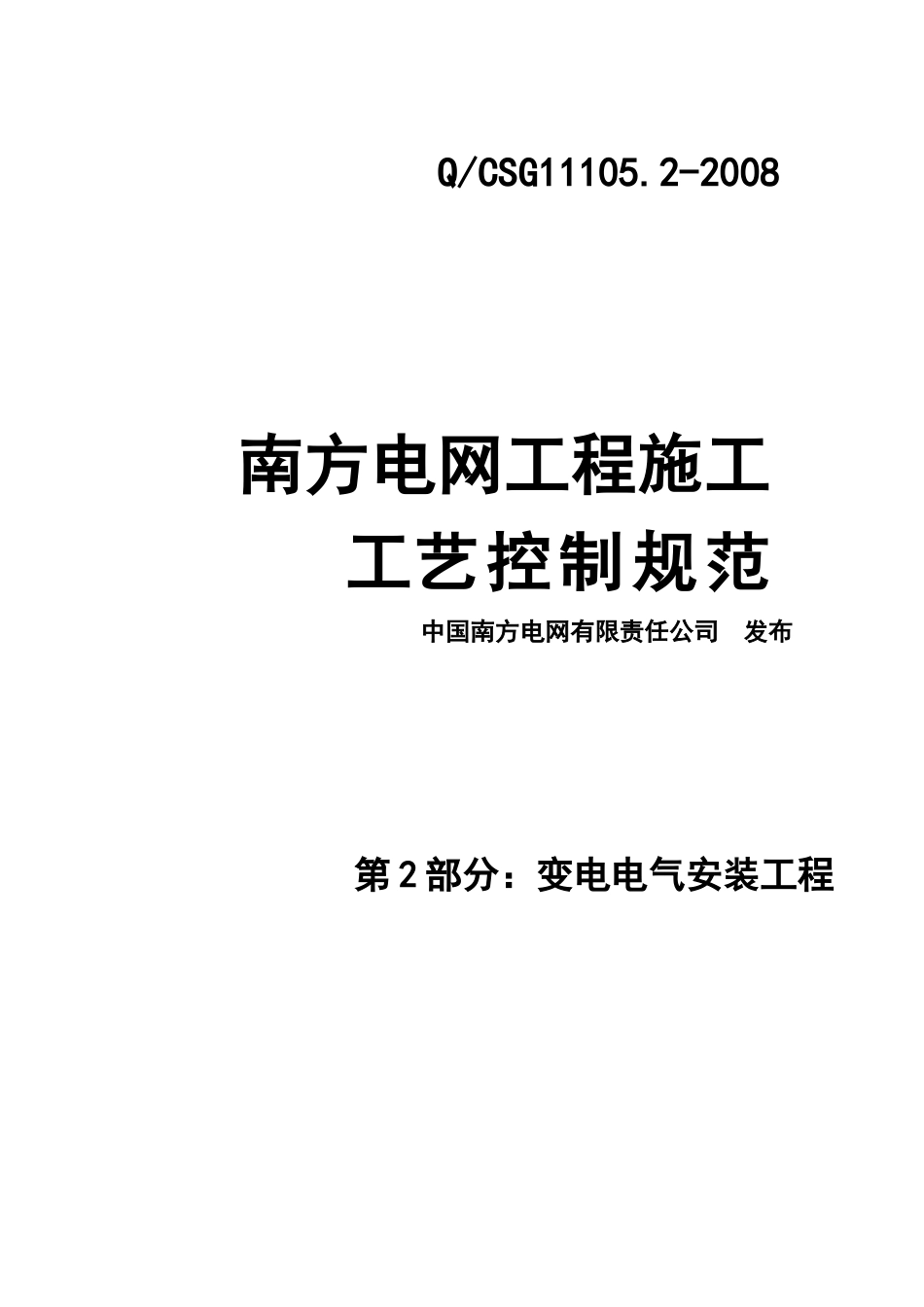

Q/CSG11105.2-2008南方电网工程施工工艺控制规范中国南方电网有限责任公司发布第2部分：变电电气安装工程目录第一章变压器（高压电抗器）安装...........................................................................................1第二章HGIS、GIS和封闭母线安装............................................................................................9第三章断路器安装.....................................................................................................................16第四章互感器(TA、TV、CVT)安装...........................................................................................21第五章避雷器安装.....................................................................................................................24第六章隔离开关安装.................................................................................................................27第七章电容器组安装.................................................................................................................31第八章干式电抗器安装.............................................................................................................34第九章接地装置安装.................................................................................................................38第十章软母线施工.....................................................................................................................44第十一章管型母线安装.............................................................................................................49第十二章次屏柜安装.................................................................................................................54第十三章电缆支架、桥架安装.................................................................................................57第十四章控制电缆敷设.............................................................................................................60第十五章二次接线.....................................................................................................................64第十六章高压电缆敷设及电缆头制作.....................................................................................70第十七章电缆的防火封堵.........................................................................................................75第十八章换流站阀厅主设备／附属设备安装.........................................................................79第十九章换流变压器安装及就位.............................................................................................85第二十章平波电抗器安装.........................................................................................................94第一章变压器（高压电抗器）安装1适用范围本章适用于变电工程110～5OOkV变压器（高压电抗器）、油浸电抗器安装。2主要引用标准GBJI48电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150电气装置安装工程电气设备交接试验标准3工艺流程变压器（高压电抗器）安装工艺流程见图1-1。1设备开箱检查及附件试验变压器内部检查绝缘油处理电缆排列及二次接线附件安装抽真空及注油质量检验热油循环施工准备现场检查与试验图1-1变压器（高压电抗器）安装工艺流程4主要工艺流程质量控制要点4.1施工准备4.1.1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。4.1.2人员组织：施工负责人、技术负责人、安全监护人、安装、试验人员组织到位。4.1.3机...
