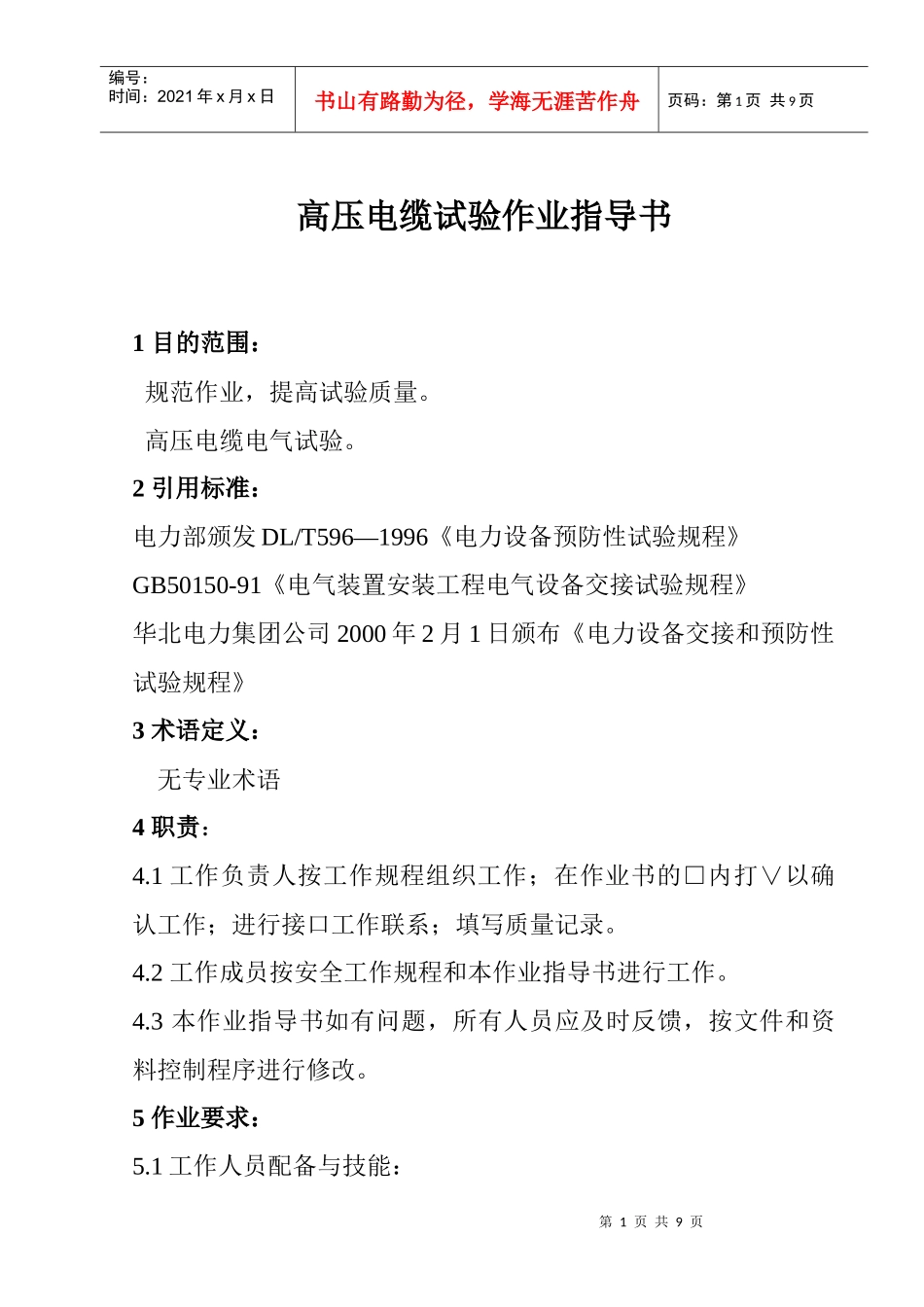

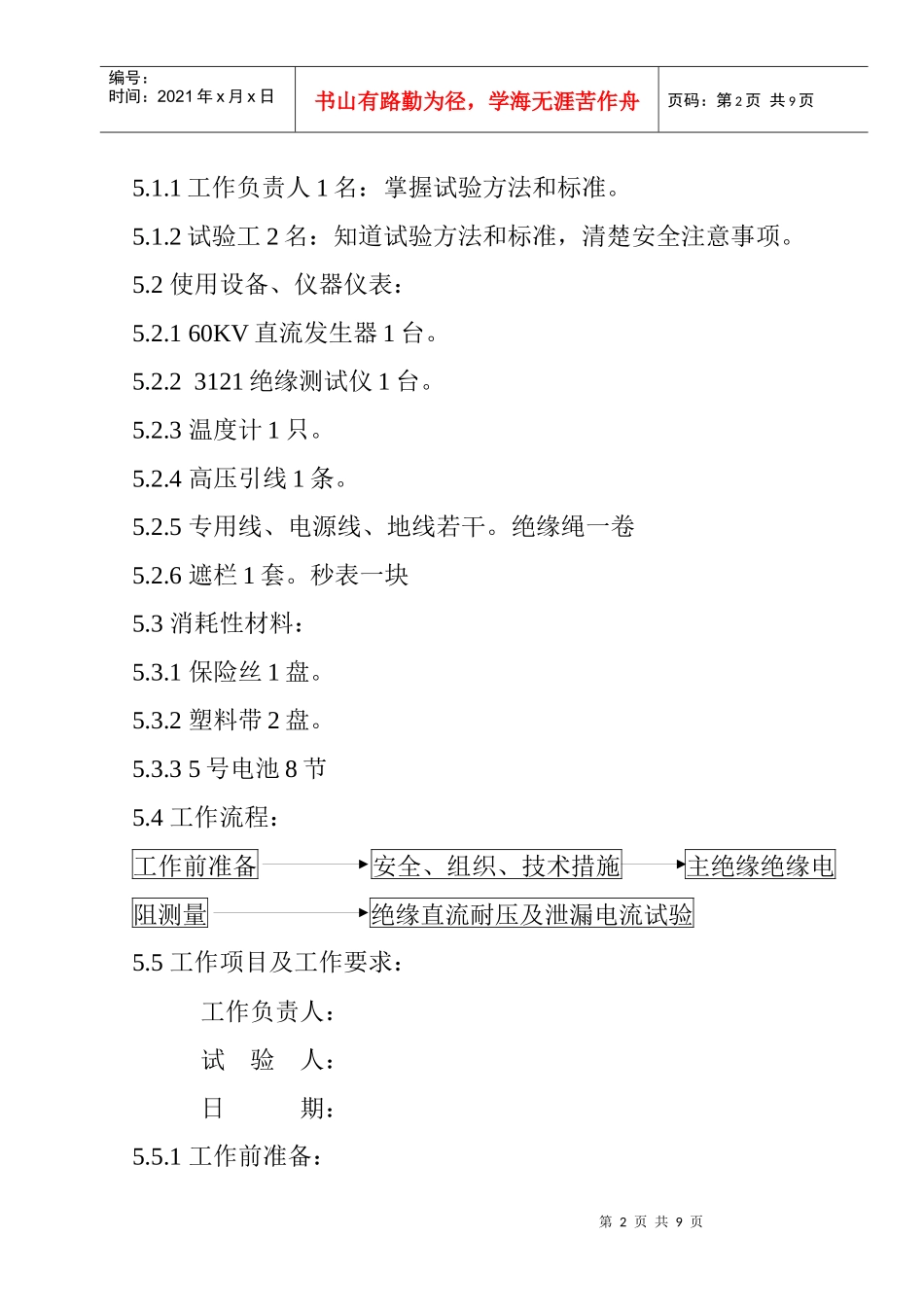

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页高压电缆试验作业指导书1目的范围：规范作业，提高试验质量。高压电缆电气试验。2引用标准：电力部颁发DL/T596—1996《电力设备预防性试验规程》GB50150-91《电气装置安装工程电气设备交接试验规程》华北电力集团公司2000年2月1日颁布《电力设备交接和预防性试验规程》3术语定义：无专业术语4职责：4.1工作负责人按工作规程组织工作；在作业书的□内打∨以确认工作；进行接口工作联系；填写质量记录。4.2工作成员按安全工作规程和本作业指导书进行工作。4.3本作业指导书如有问题，所有人员应及时反馈，按文件和资料控制程序进行修改。5作业要求：5.1工作人员配备与技能：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页5.1.1工作负责人1名：掌握试验方法和标准。5.1.2试验工2名：知道试验方法和标准，清楚安全注意事项。5.2使用设备、仪器仪表：5.2.160KV直流发生器1台。5.2.23121绝缘测试仪1台。5.2.3温度计1只。5.2.4高压引线1条。5.2.5专用线、电源线、地线若干。绝缘绳一卷5.2.6遮栏1套。秒表一块5.3消耗性材料：5.3.1保险丝1盘。5.3.2塑料带2盘。5.3.35号电池8节5.4工作流程：工作前准备安全、组织、技术措施主绝缘绝缘电阻测量绝缘直流耐压及泄漏电流试验5.5工作项目及工作要求：工作负责人：试验人：日期：5.5.1工作前准备：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页5.5.1.1工作前由工作负责人组织学习试验规程和本指导书。是□5.5.1.2工作负责人及成员查看历史试验报告。是□5.5.2安全、组织技术措施5.5.2.1作由高压班负责，配电班、电动机班配合。是□5.5.2.2试验所需试验人员不少于三人。是□5.5.2.3由电动机班将电机接头全部打开并保持足够的安全距离。是□5.5.2.4进入工作现场时，试验负责人必须交待试验现场安全注意事项，在现场试验准备工作完成后，对所有参试人员必须有明确的责任分工，如：操作人、记录人、接线人等。是□5.5.2.5各参试人员必须按其分工认真履行自己的职责，不得从事其他无关的工作。是□5.5.2.6参试人员的责任分工不可随意发生变动，如需变动必须征得负责人的许可。是□5.5.2.7各级领导及班长技术员如需抽调参试人员时，必须征得试验负责人的同意，当现场情况不允许减少人员时，工作负责人可拒绝抽调参试人员。是□5.5.2.8试验现场应装设围栏对外悬挂“止步，高压危险”并派人看护。是□5.5.2.9试验前应通知检修班组及无关人员撤离被试设备，确实验第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页明被试设备上无人工作。是□5.5.2.10确认试验用临时接地线已良好接至地网。是□5.5.2.11试验距离，满足试验要求。试验前电缆另一端应设遮栏并派人看守。是□5.5.2.12被试电缆屏蔽接地层接地。是□5.5.2.13试验开始前，必须认真检查试验接线、表计倍率、调压器零位，并已核算变比及试验数值均正确无误。是□5.5.2.14全体试验人员应精神集中，不得与他人闲谈，操作人应站在绝缘垫上。是□5.5.2.15加压前应得到试验负责人的许可，试验过程中应呼唱。是□5.5.2.16试验每告一段落或试验结束时，被试设备须短路接地。是□5.5.3电缆主绝缘绝缘电阻的测量：5.5.3.1绝缘电阻测量应使用2500V摇表，测量前应充分放电尽量在相近的温度下试验。是□5.5.3.2三相分别测量1分钟。是□5.5.4电缆主绝缘的直流耐压及泄漏电流试验：5.5.4.1确认试验用临时接地线已良好接至地网，放电棒已接地，试验设备已接地。是□5.5.4.2试验开始前，必须认真检查试验接线、表计倍率、调压器第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页零位，并已核算变比及试验数值均正确无误。是□5.5.4.3全体试验人员应精神集中，不得与他人闲谈，操作人应站在绝缘垫上。是□5.5.4.4加压前应得到试验负责人的许可，试验过程中应呼唱。是□5.5.4.5试验每告一段落或试验结束时，被试设备须短路接地。是□5.5.4.6...
