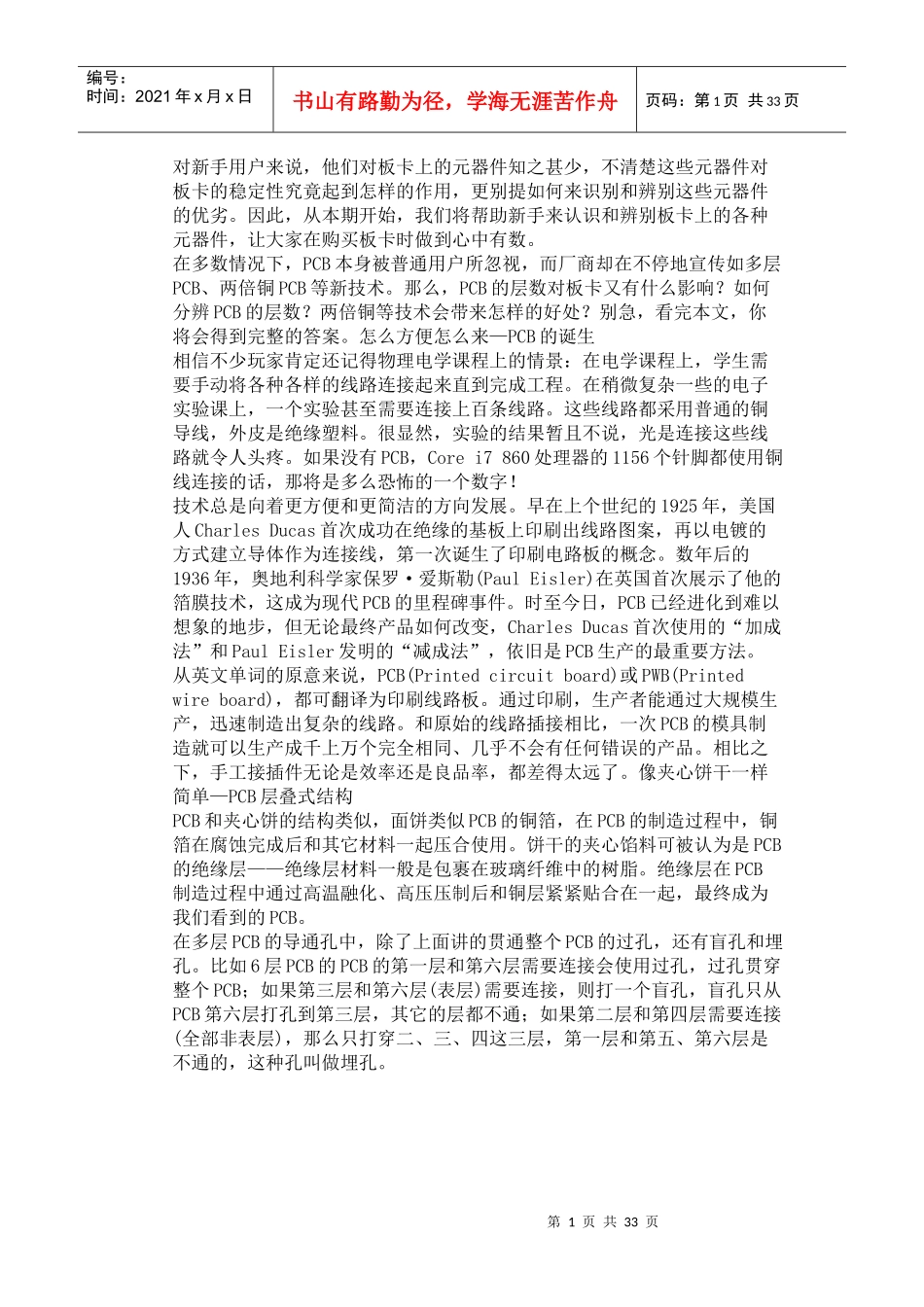

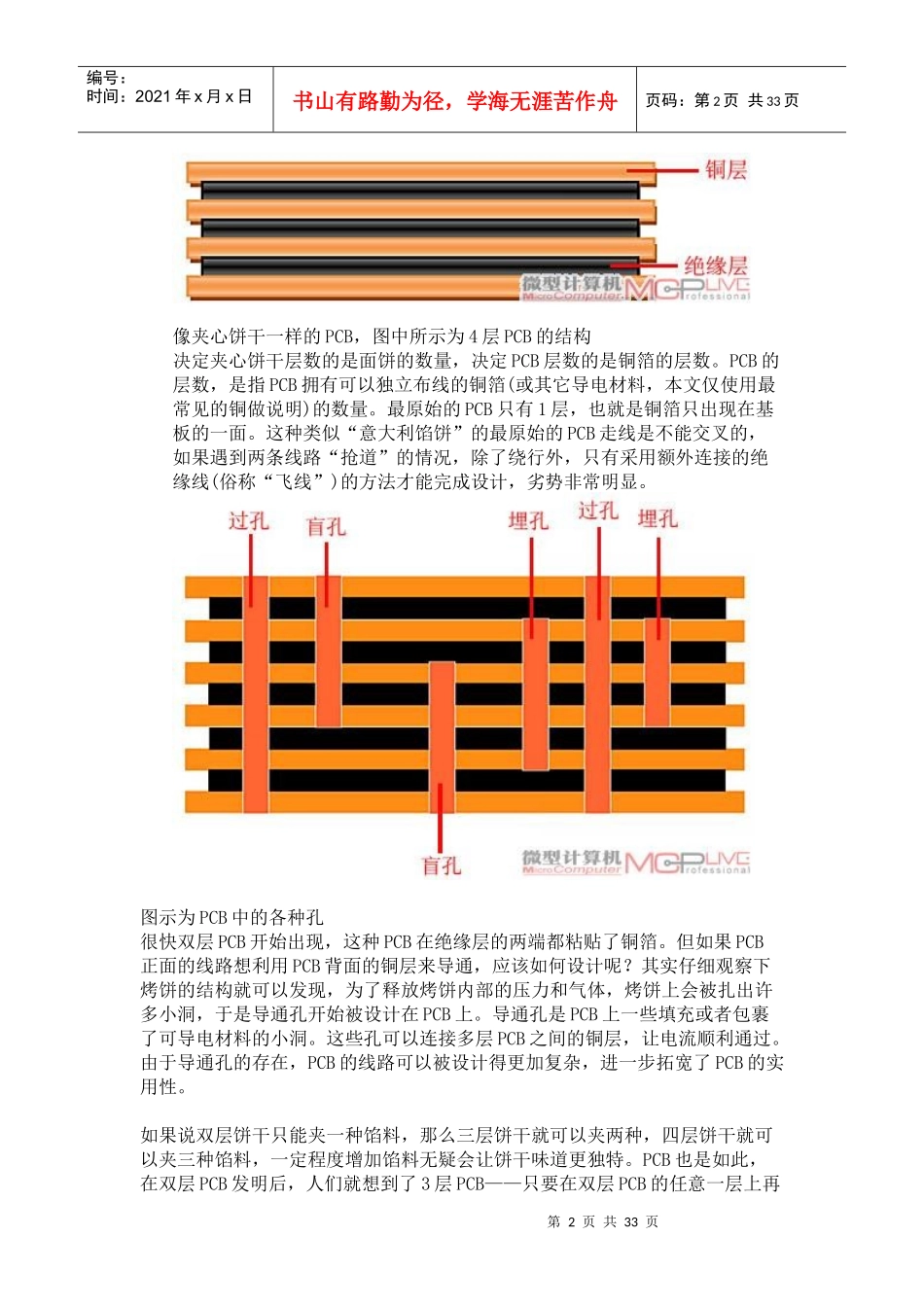

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页对新手用户来说，他们对板卡上的元器件知之甚少，不清楚这些元器件对板卡的稳定性究竟起到怎样的作用，更别提如何来识别和辨别这些元器件的优劣。因此，从本期开始，我们将帮助新手来认识和辨别板卡上的各种元器件，让大家在购买板卡时做到心中有数。在多数情况下，PCB本身被普通用户所忽视，而厂商却在不停地宣传如多层PCB、两倍铜PCB等新技术。那么，PCB的层数对板卡又有什么影响？如何分辨PCB的层数？两倍铜等技术会带来怎样的好处？别急，看完本文，你将会得到完整的答案。怎么方便怎么来—PCB的诞生相信不少玩家肯定还记得物理电学课程上的情景：在电学课程上，学生需要手动将各种各样的线路连接起来直到完成工程。在稍微复杂一些的电子实验课上，一个实验甚至需要连接上百条线路。这些线路都采用普通的铜导线，外皮是绝缘塑料。很显然，实验的结果暂且不说，光是连接这些线路就令人头疼。如果没有PCB，Corei7860处理器的1156个针脚都使用铜线连接的话，那将是多么恐怖的一个数字！技术总是向着更方便和更简洁的方向发展。早在上个世纪的1925年，美国人CharlesDucas首次成功在绝缘的基板上印刷出线路图案，再以电镀的方式建立导体作为连接线，第一次诞生了印刷电路板的概念。数年后的1936年，奥地利科学家保罗·爱斯勒(PaulEisler)在英国首次展示了他的箔膜技术，这成为现代PCB的里程碑事件。时至今日，PCB已经进化到难以想象的地步，但无论最终产品如何改变，CharlesDucas首次使用的“加成法”和PaulEisler发明的“减成法”，依旧是PCB生产的最重要方法。从英文单词的原意来说，PCB(Printedcircuitboard)或PWB(Printedwireboard)，都可翻译为印刷线路板。通过印刷，生产者能通过大规模生产，迅速制造出复杂的线路。和原始的线路插接相比，一次PCB的模具制造就可以生产成千上万个完全相同、几乎不会有任何错误的产品。相比之下，手工接插件无论是效率还是良品率，都差得太远了。像夹心饼干一样简单—PCB层叠式结构PCB和夹心饼的结构类似，面饼类似PCB的铜箔，在PCB的制造过程中，铜箔在腐蚀完成后和其它材料一起压合使用。饼干的夹心馅料可被认为是PCB的绝缘层——绝缘层材料一般是包裹在玻璃纤维中的树脂。绝缘层在PCB制造过程中通过高温融化、高压压制后和铜层紧紧贴合在一起，最终成为我们看到的PCB。在多层PCB的导通孔中，除了上面讲的贯通整个PCB的过孔，还有盲孔和埋孔。比如6层PCB的PCB的第一层和第六层需要连接会使用过孔，过孔贯穿整个PCB；如果第三层和第六层(表层)需要连接，则打一个盲孔，盲孔只从PCB第六层打孔到第三层，其它的层都不通；如果第二层和第四层需要连接(全部非表层)，那么只打穿二、三、四这三层，第一层和第五、第六层是不通的，这种孔叫做埋孔。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页像夹心饼干一样的PCB，图中所示为4层PCB的结构决定夹心饼干层数的是面饼的数量，决定PCB层数的是铜箔的层数。PCB的层数，是指PCB拥有可以独立布线的铜箔(或其它导电材料，本文仅使用最常见的铜做说明)的数量。最原始的PCB只有1层，也就是铜箔只出现在基板的一面。这种类似“意大利馅饼”的最原始的PCB走线是不能交叉的，如果遇到两条线路“抢道”的情况，除了绕行外，只有采用额外连接的绝缘线(俗称“飞线”)的方法才能完成设计，劣势非常明显。图示为PCB中的各种孔很快双层PCB开始出现，这种PCB在绝缘层的两端都粘贴了铜箔。但如果PCB正面的线路想利用PCB背面的铜层来导通，应该如何设计呢？其实仔细观察下烤饼的结构就可以发现，为了释放烤饼内部的压力和气体，烤饼上会被扎出许多小洞，于是导通孔开始被设计在PCB上。导通孔是PCB上一些填充或者包裹了可导电材料的小洞。这些孔可以连接多层PCB之间的铜层，让电流顺利通过。由于导通孔的存在，PCB的线路可以被设计得更加复杂，进一步拓宽了PCB的实用性。如果说双层饼干只能夹一种馅料，那么三层饼干就可以夹两种，四层饼干就可以夹三种馅料，一定程度增加馅料无...
