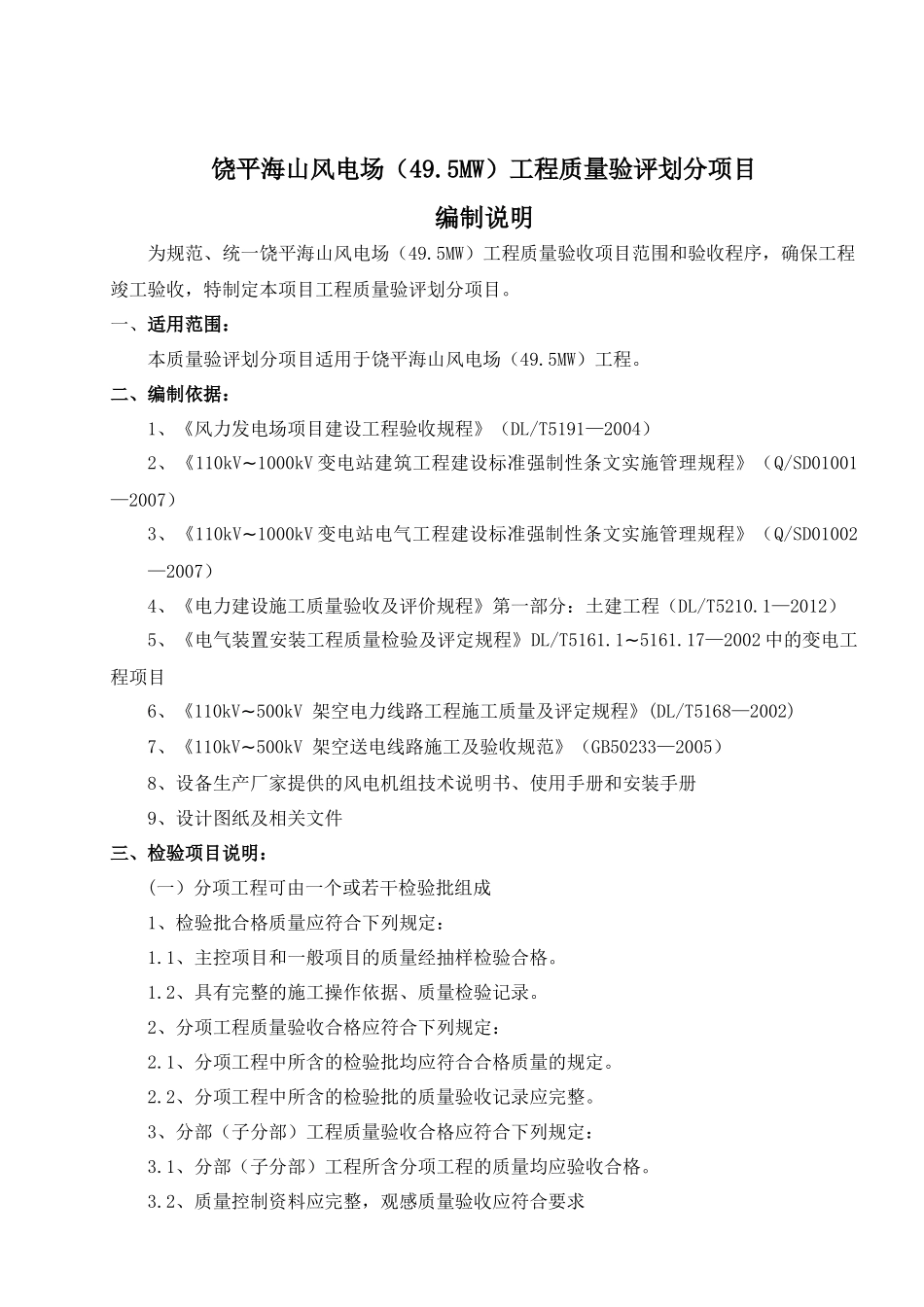

饶平海山风电场（49.5MW）工程质量验评划分项目编制说明为规范、统一饶平海山风电场（49.5MW）工程质量验收项目范围和验收程序，确保工程竣工验收，特制定本项目工程质量验评划分项目。一、适用范围：本质量验评划分项目适用于饶平海山风电场（49.5MW）工程。二、编制依据：1、《风力发电场项目建设工程验收规程》（DL/T5191—2004）2、《110kV~1000kV变电站建筑工程建设标准强制性条文实施管理规程》（Q/SD01001—2007）3、《110kV~1000kV变电站电气工程建设标准强制性条文实施管理规程》（Q/SD01002—2007）4、《电力建设施工质量验收及评价规程》第一部分：土建工程（DL/T5210.1—2012）5、《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17—2002中的变电工程项目6、《110kV~500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)7、《110kV~500kV架空送电线路施工及验收规范》（GB50233—2005）8、设备生产厂家提供的风电机组技术说明书、使用手册和安装手册9、设计图纸及相关文件三、检验项目说明：(一）分项工程可由一个或若干检验批组成1、检验批合格质量应符合下列规定：1.1、主控项目和一般项目的质量经抽样检验合格。1.2、具有完整的施工操作依据、质量检验记录。2、分项工程质量验收合格应符合下列规定：2.1、分项工程中所含的检验批均应符合合格质量的规定。2.2、分项工程中所含的检验批的质量验收记录应完整。3、分部（子分部）工程质量验收合格应符合下列规定：3.1、分部（子分部）工程所含分项工程的质量均应验收合格。3.2、质量控制资料应完整，观感质量验收应符合要求第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页4、单位（子单位）工程质量验收合格应符合下列规定：4.1、单位（子单位）工程所含分部（子分部）工程的质量均应验收合格。4.2、质量控制资料应完整。4.3、单位（子单位）工程所含分部工程有关安全及功能的检测资料应完整。4.4、主要功能项目的抽查结果应符合相关专业质量验收规范的规定。4.5、观感质量验收应符合要求。(二)当工程质量不符合要求时，应按下列规定进行处理：1、经返工重做或更换器具、设备的检验批，应重新进行验收。2、经有资质的检测单位检测鉴定能够达到设计要求的检验批予以验收。3、经有资质的检测单位检测鉴定达不到设计要求、但经原设计单位核算认可能够满足结构安全和使用功能的检验批予以验收。4、经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术处理方案和协商文件进行验收。5、通过返修或加固处理仍不能满足安全使用要求的分部工程、单位工程，严禁验收。6、检验批、分项工程、分部工程、单位工程的质量验收组织程序按照DL/T5191-2004《风力发电场项目建设建设建设工程验收规程》相关要求进行。四、本计划中所列质量控制点：1、W——现场见证点2、H——停工待检点3、S——旁站点4、本计划中质量验收级别分为五级，其中：一级指施工班组（操作层）；二级指施工队（包工队或分承包施工处）；三级指项目部（项目部专职质量工程师）；四级指监理公司；五级指业主。五、具体项目划分说明：本工程按交通（道路）工程、升压站建筑工程、升压站设备安装调试工程、风力发电机组工程、场内线路及电缆安装工程5大系统进行划分，具体如下：（1）道路工程分为一个单位工程，编号为01，本单位工程分为5个分部，如下：01、路基与路面工程02、涵洞工程第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页03、排水沟工程04、水土保持工程05、环境保护工程（2）升压站土建工程分为1个单位工程，编号为02，本单位工程分为9子单位工程，即：01、场平工程，分为1个分部工程，如下：01、场地平整02、综合楼建筑工程，分为10个分部工程，如下（是不是要加一个钢结构）01、地基与基础工程02、地面结构工程03、地上结构工程04、楼地面工程05、屋面工程06、门窗工程07、装饰工程08、给水、排水工程09、通风、空调工程10、建筑电气工程03、维操楼建筑工程，如下03、仓库、柴油机库及油品仓库工程，分为8个...
