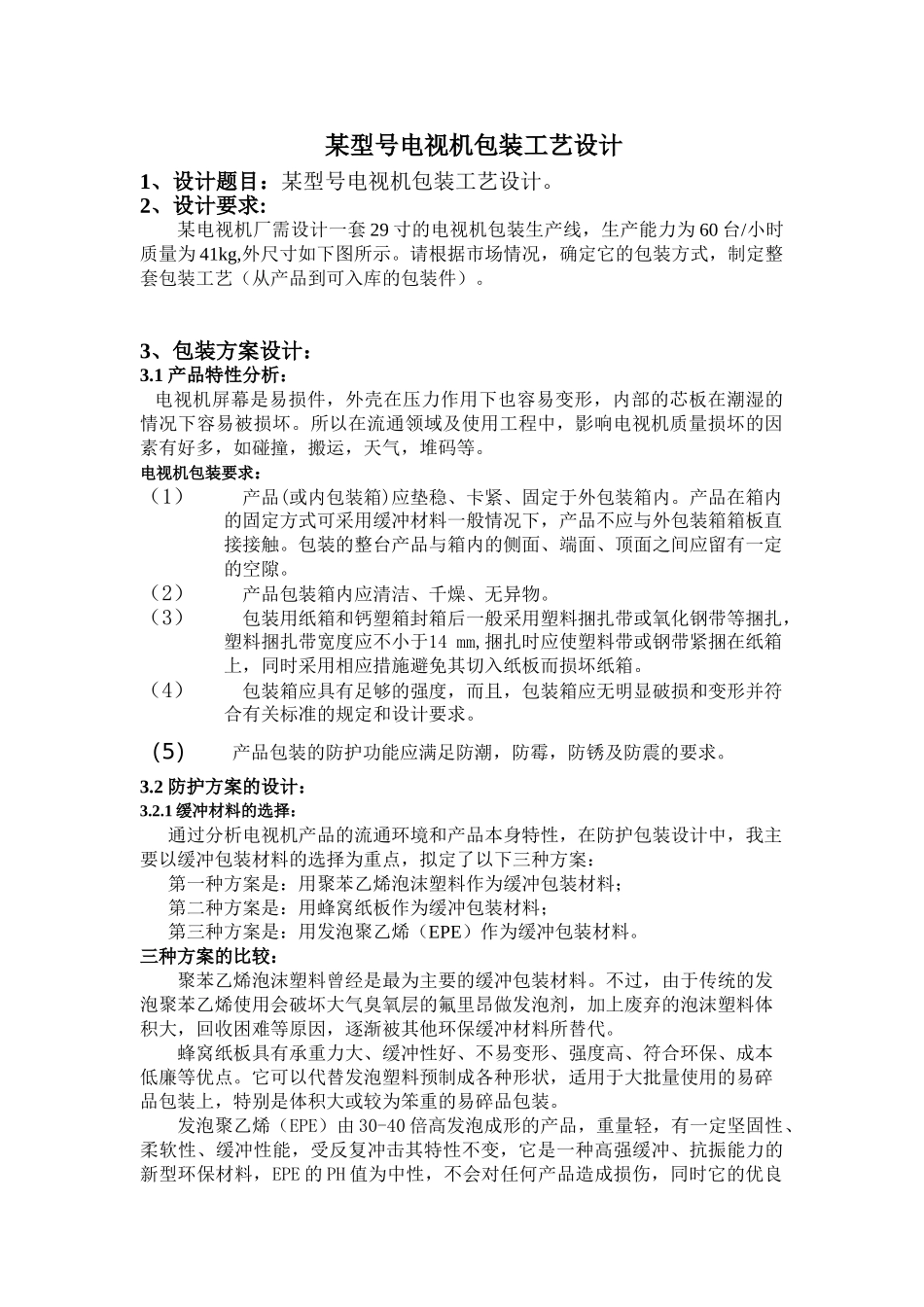

某型号电视机包装工艺设计1、设计题目:某型号电视机包装工艺设计。2、设计要求:某电视机厂需设计一套29寸的电视机包装生产线,生产能力为60台/小时质量为41kg,外尺寸如下图所示。请根据市场情况,确定它的包装方式,制定整套包装工艺(从产品到可入库的包装件)。3、包装方案设计:3.1产品特性分析:电视机屏幕是易损件,外壳在压力作用下也容易变形,内部的芯板在潮湿的情况下容易被损坏。所以在流通领域及使用工程中,影响电视机质量损坏的因素有好多,如碰撞,搬运,天气,堆码等。电视机包装要求:(1)产品(或内包装箱)应垫稳、卡紧、固定于外包装箱内。产品在箱内的固定方式可采用缓冲材料一般情况下,产品不应与外包装箱箱板直接接触。包装的整台产品与箱内的侧面、端面、顶面之间应留有一定的空隙。(2)产品包装箱内应清洁、千燥、无异物。(3)包装用纸箱和钙塑箱封箱后一般采用塑料捆扎带或氧化钢带等捆扎,塑料捆扎带宽度应不小于14mm,捆扎时应使塑料带或钢带紧捆在纸箱上,同时采用相应措施避免其切入纸板而损坏纸箱。(4)包装箱应具有足够的强度,而且,包装箱应无明显破损和变形并符合有关标准的规定和设计要求。(5)产品包装的防护功能应满足防潮,防霉,防锈及防震的要求。3.2防护方案的设计:3.2.1缓冲材料的选择:通过分析电视机产品的流通环境和产品本身特性,在防护包装设计中,我主要以缓冲包装材料的选择为重点,拟定了以下三种方案:第一种方案是:用聚苯乙烯泡沫塑料作为缓冲包装材料;第二种方案是:用蜂窝纸板作为缓冲包装材料;第三种方案是:用发泡聚乙烯(EPE)作为缓冲包装材料。三种方案的比较:聚苯乙烯泡沫塑料曾经是最为主要的缓冲包装材料。不过,由于传统的发泡聚苯乙烯使用会破坏大气臭氧层的氟里昂做发泡剂,加上废弃的泡沫塑料体积大,回收困难等原因,逐渐被其他环保缓冲材料所替代。蜂窝纸板具有承重力大、缓冲性好、不易变形、强度高、符合环保、成本低廉等优点。它可以代替发泡塑料预制成各种形状,适用于大批量使用的易碎品包装上,特别是体积大或较为笨重的易碎品包装。发泡聚乙烯(EPE)由30-40倍高发泡成形的产品,重量轻,有一定坚固性、柔软性、缓冲性能,受反复冲击其特性不变,它是一种高强缓冲、抗振能力的新型环保材料,EPE的PH值为中性,不会对任何产品造成损伤,同时它的优良特性能抵御外界的酸缄腐蚀,珍珠棉是一种易于加工和处理的新型保护型包装材料,EPE柔韧、质轻、富有弹性能通过弯曲来吸收和分散外来的撞击力,它导热率很低,隔热性能优异,独立气泡,几乎没有吸水性的放水材料。不受各种气候条件影响,耐气候性优越。切割、粘合、层压、真空成形、压缩等的加工性优秀。细微气泡的泡沫材料、外表光滑、可着色,尽显优美效果。综合考虑,最终缓冲材料确定为发泡聚乙烯(EPE).3.2.2电视机包装箱材料的选择:最典型和最常用的易碎品外包装是瓦楞纸箱。部分大而重的易碎品采用蜂窝纸板包装箱,部分较轻或本身抗压强度较高的产品如玻璃空罐等。瓦楞纸箱是目前使用量最大的运输包装容器。常用的易碎品外包装用瓦楞纸箱由三层或五层瓦楞纸板制成。瓦楞纸板一般有A、B、C、E四种楞型,A、B、C楞型瓦楞纸板均可制作易碎品外包装用纸箱。区别在於A型楞较高、较稀疏,抗压强度较低,B型楞较低、较密,抗压强度较高,C型介于二者之间。选择不同的楞型或不同层数的纸板制作纸箱,主要是依据内装物的重要性和对抗压强度的要求。蜂窝纸板箱是由蜂窝纸板制造而成的箱形容器。蜂窝纸板质轻、抗压、抗弯、抗剪强度高,具有良好的缓冲隔振性能,以蜂窝纸板为主体材料的包装箱有三种。一是复合材料包装箱。箱体外层使用戳穿能力强的纤维板或三合板、中层为蜂窝纸芯、内壁用草纸板粘合而成;二是全蜂窝纸板包装箱。即以蜂窝纸为夹芯,内外用箱纸板粘合而成;三是内衬型包装箱,以瓦楞纸箱作为箱体,箱内上下四壁用蜂窝纸板做衬垫,有较强的防震、抗压、保温、抗戳穿能力。与传统的瓦楞纸箱相比,蜂窝纸板箱的机械性能更好,如经破坏性跌落、重物码垛、实装滚动等实验表明,蜂窝纸板包装箱内装易碎物品破损率比瓦楞纸箱降低50%~97%...
