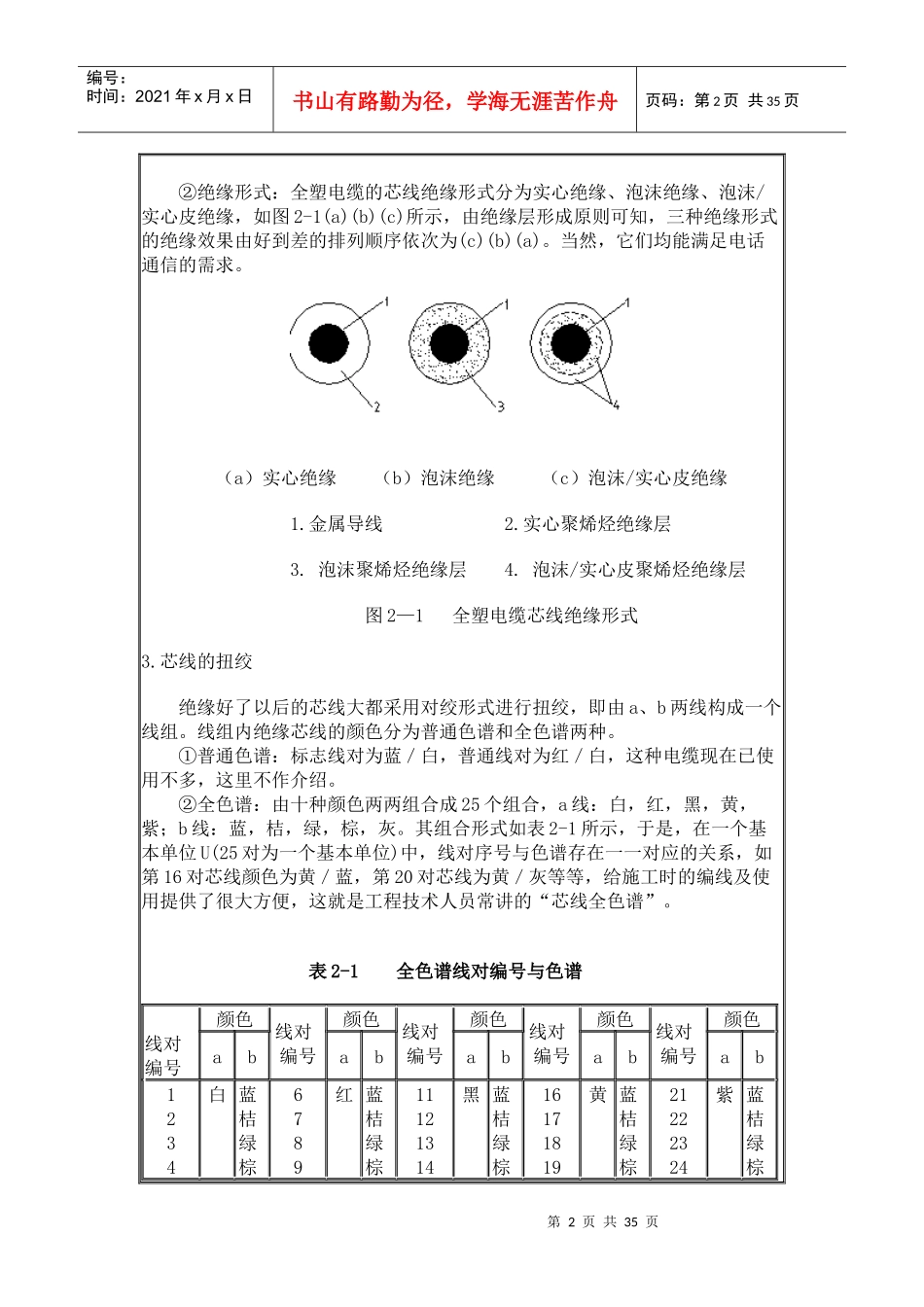

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页第二章通信电缆的结构、类型及参数2.1通信电缆的分类及用途通信电缆的用途就是构成传递信息的通道，形成四通八达的通信网络。通信电缆可按敷设和运行条件、传输的频谱、电缆芯线结构、绝缘材料和绝缘结构以及护层类型等几个方面来分类。1.根据敷设和运行条件可分为：架空电缆、直埋电缆、管道电缆及水底电缆等；2.根据传输频谱可分为：低频电缆(10KHz以下)和高频电缆(12KHz以上)等。3.根据电缆芯线结构可分为：对称电缆和不对称电缆两大类。对称电缆指构成通信回路的两根导线的对地分布参数(主要指对地分布电容)相同的电缆，如对绞电缆；不对称电缆是指构成通信回路的两根导线的对地分布参数不同，如同轴电缆。4.根据电缆的绝缘材料和绝缘结构分为：实心聚乙烯电缆、泡沫聚乙烯电缆、泡沫/实心皮聚乙烯绝缘电缆以及聚乙烯垫片绝缘电缆等。5.根据电缆护层的种类可以分为：塑套电缆、钢丝钢带铠装电缆、组合护套电缆等。2．2全色谱全塑双绞通信电缆的结构与类型全色谱全塑双绞通信电缆是现在本地网中广泛使用的电缆，所谓“全塑”电缆是指：凡是电缆的芯线绝缘层、缆芯包带层和护套均采用高分子聚合物——塑料制成的电缆。全塑市话电缆属于宽频带对称电缆，现已广泛用来传送电话、电报和数据等业务电信号。由于全塑电缆具有电气特性优良、传输质量好、重量轻、运输和施工方便、抗腐蚀、故障少、维护方便、造价低、经济实用、效率高及使用寿命长等特点，使它得到了很快的发展和推广，与之相配套的线路技术，如电缆的布放、接续，各种成端技术，新的线路网结构和配线制式，传输技术和维护测试技术等也得到了飞速的发展。2.2.1全色谱全塑双绞通信电缆的结构1.芯线材料及线径由纯电解铜制成，一般为软铜线，标称线径有：0.32mm，0.4mm，0.5mm，0.6mm和0.8mm等5种。此外，曾出现过0.63mm，0.7mm和0.9mm的，现已逐渐减少。我国部颁标准中只规定了前述五种标称线径。1.2.芯线的绝缘①绝缘材料：高密度聚乙烯、聚丙烯或乙烯一丙烯共聚物等高分子聚合物塑料，称为聚烯烃塑料。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页②绝缘形式：全塑电缆的芯线绝缘形式分为实心绝缘、泡沫绝缘、泡沫/实心皮绝缘，如图2-1(a)(b)(c)所示，由绝缘层形成原则可知，三种绝缘形式的绝缘效果由好到差的排列顺序依次为(c)(b)(a)。当然，它们均能满足电话通信的需求。（a）实心绝缘（b）泡沫绝缘（c）泡沫/实心皮绝缘1.金属导线2.实心聚烯烃绝缘层3.泡沫聚烯烃绝缘层4.泡沫/实心皮聚烯烃绝缘层图2—1全塑电缆芯线绝缘形式3.芯线的扭绞绝缘好了以后的芯线大都采用对绞形式进行扭绞，即由a、b两线构成一个线组。线组内绝缘芯线的颜色分为普通色谱和全色谱两种。①普通色谱：标志线对为蓝／白，普通线对为红／白，这种电缆现在已使用不多，这里不作介绍。②全色谱：由十种颜色两两组合成25个组合，a线：白，红，黑，黄，紫；b线：蓝，桔，绿，棕，灰。其组合形式如表2-1所示，于是，在一个基本单位U(25对为一个基本单位)中，线对序号与色谱存在一一对应的关系，如第16对芯线颜色为黄／蓝，第20对芯线为黄／灰等等，给施工时的编线及使用提供了很大方便，这就是工程技术人员常讲的“芯线全色谱”。表2-1全色谱线对编号与色谱线对编号颜色线对编号颜色线对编号颜色线对编号颜色线对编号颜色ababababab1234白蓝桔绿棕6789红蓝桔绿棕11121314黑蓝桔绿棕16171819黄蓝桔绿棕21222324紫蓝桔绿棕第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页5灰10灰15灰20灰25灰1.4.全塑电缆的缆芯：①同心式缆芯：其结构方式是由线对构成的一系列同心圆，当层数较多时这种成缆方式多有不便，故只用于部分小对数(50对以下)的全塑电缆中。②单位式缆芯：这是全塑电缆形成缆芯的主要方式。它主要由基本单位和超单位绞合而成。根据缆芯中芯线线对和单位扎带颜色的不同，单位式缆芯也有普通色谱和全色谱之分。我们学习的重点是全色谱单位式缆芯。a．...
