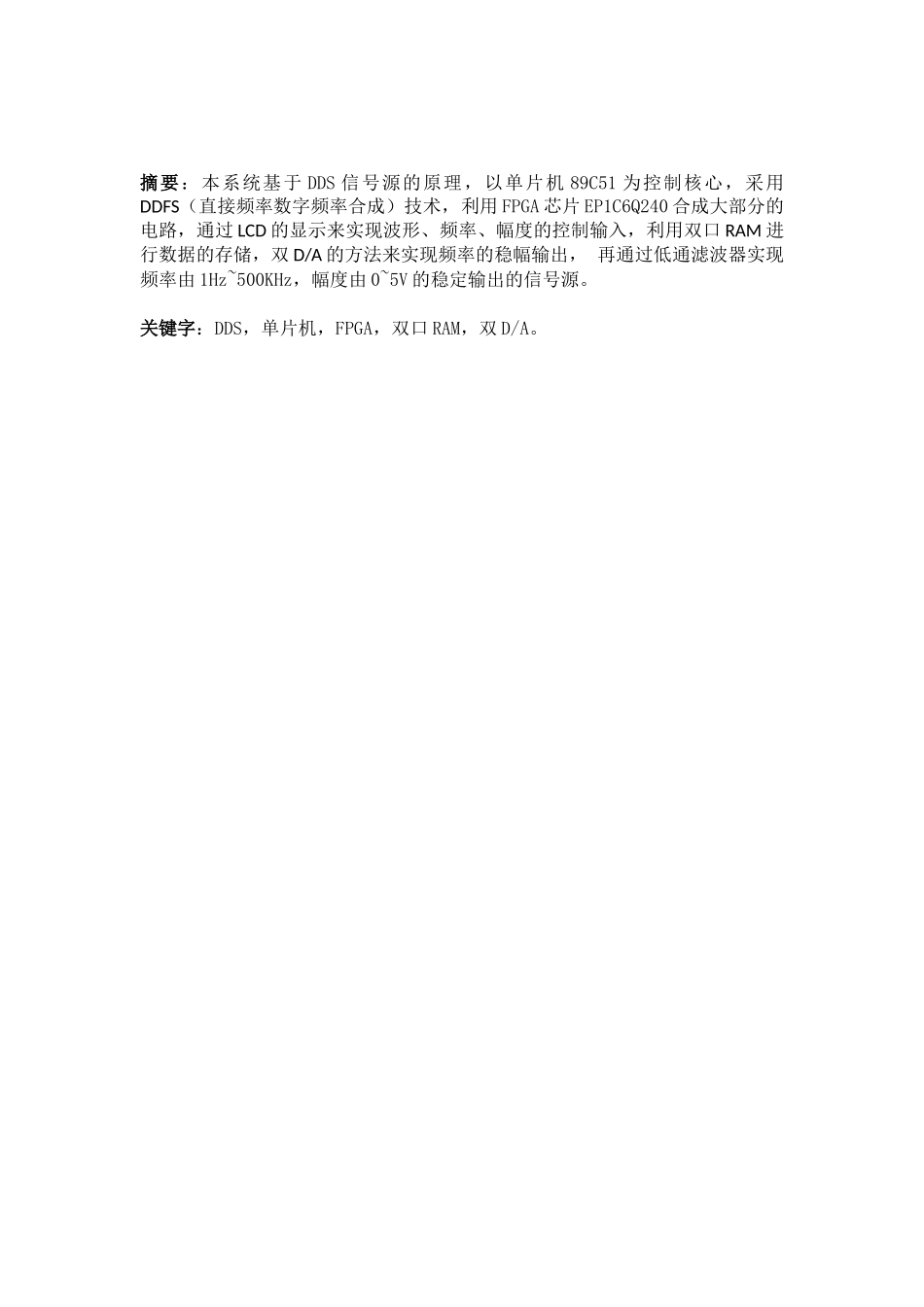

基于DDS的信号发生器吴小川刘源源孔梅梅2010年8月摘要：本系统基于DDS信号源的原理，以单片机89C51为控制核心，采用DDFS（直接频率数字频率合成）技术，利用FPGA芯片EP1C6Q240合成大部分的电路，通过LCD的显示来实现波形、频率、幅度的控制输入，利用双口RAM进行数据的存储，双D/A的方法来实现频率的稳幅输出，再通过低通滤波器实现频率由1Hz~500KHz，幅度由0~5V的稳定输出的信号源。关键字：DDS，单片机，FPGA，双口RAM，双D/A。目录总体框图幅度控制、双D/A设计双D/A转换是实现幅度可调和任意波形输出的关键，第一级D/A的输出作为第二级D/A转换的参考电压，以此来控制信号发生器的输出电压。D/A转换器的电流建立时间将直接影响到输出最高频率。本系统采用的是DAC800，电流建立时间为100ns，在最高频率点，一个周期输出32点，因此极限频率大概是FPGA单片机LCD显示键盘扫描08320800滤波器输出
