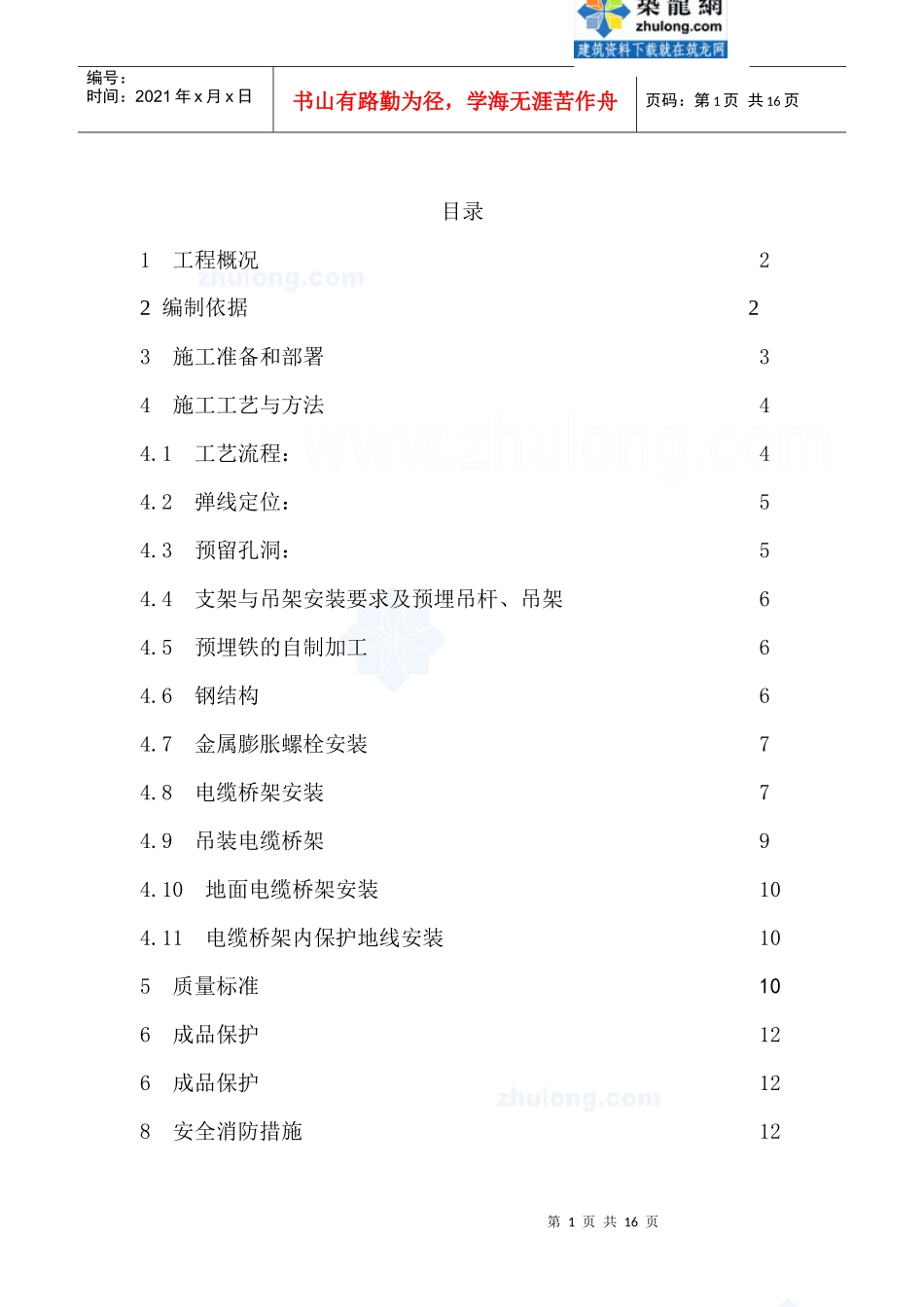

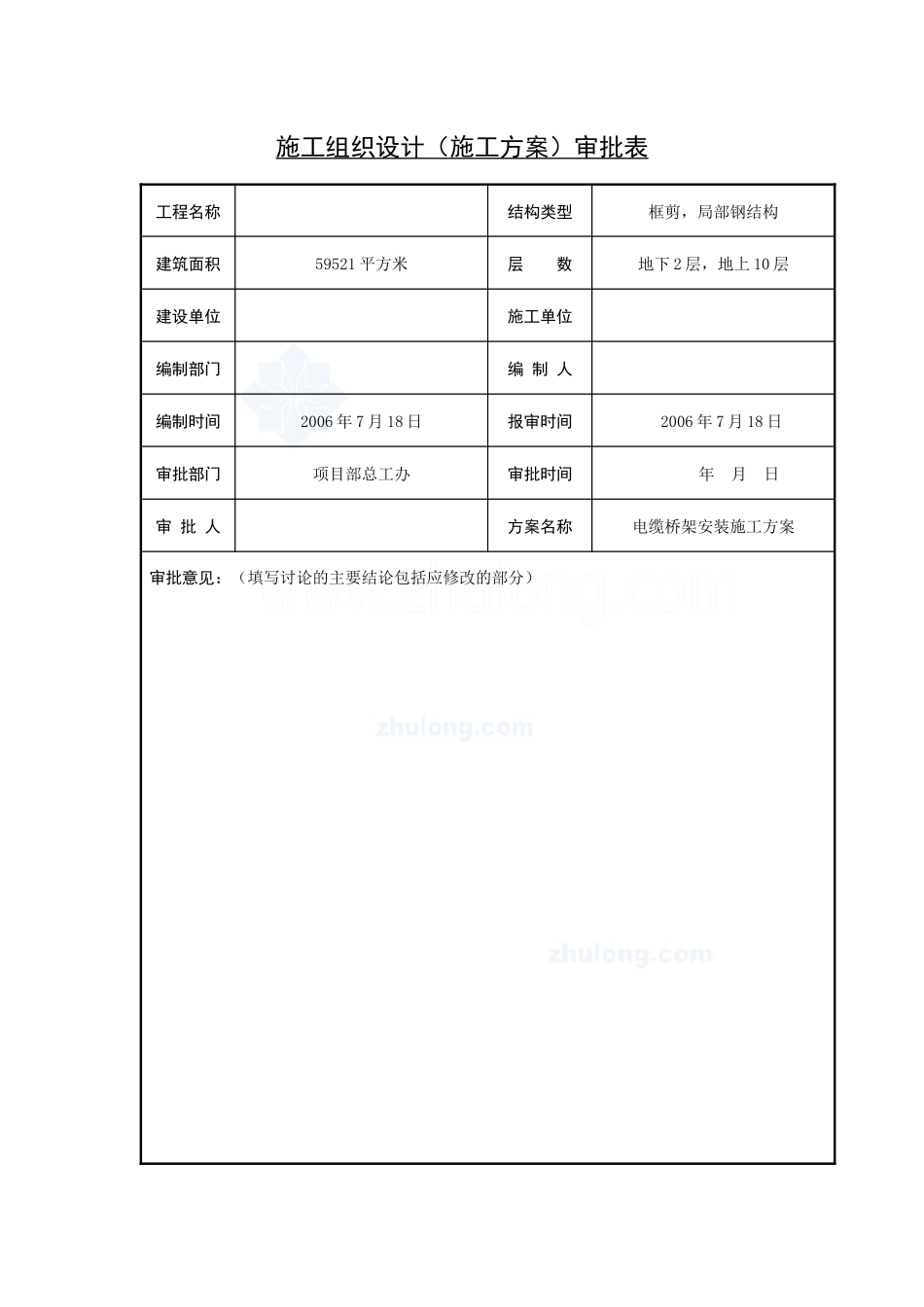

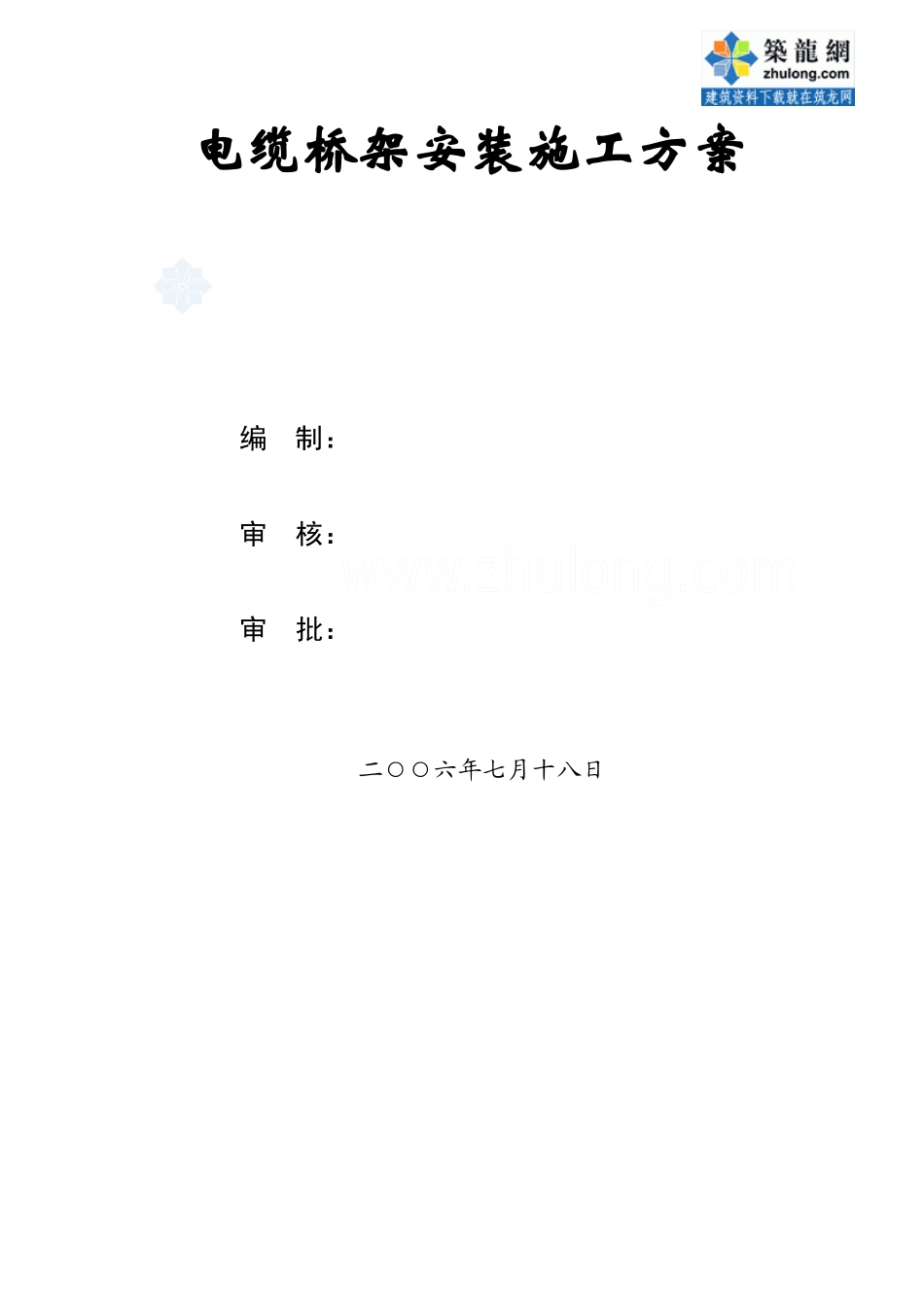

电缆桥架安装施工方案编制：审核：审批：二○○六年七月十八日施工组织设计（施工方案）审批表工程名称结构类型框剪，局部钢结构建筑面积59521平方米层数地下2层，地上10层建设单位施工单位编制部门编制人编制时间2006年7月18日报审时间2006年7月18日审批部门项目部总工办审批时间年月日审批人方案名称电缆桥架安装施工方案审批意见：（填写讨论的主要结论包括应修改的部分）第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页目录1工程概况22编制依据23施工准备和部署34施工工艺与方法44.1工艺流程：44.2弹线定位：54.3预留孔洞：54.4支架与吊架安装要求及预埋吊杆、吊架64.5预埋铁的自制加工64.6钢结构64.7金属膨胀螺栓安装74.8电缆桥架安装74.9吊装电缆桥架94.10地面电缆桥架安装104.11电缆桥架内保护地线安装105质量标准106成品保护126成品保护128安全消防措施12第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页9环保与文明施工13电缆桥架安装施工方案1工程概况工程内容如下表所示。2编制依据2.1北京市城建设计研究总院绘制的电气施工图。2.2电气装置安装施工及验收规范。序号名称规格单位数量备注１阻燃型电缆托盘1000*150内设隔板m107强电2阻燃型电缆托盘800*150内设隔板m9603阻燃型电缆托盘800*200内设隔板m4004阻燃型电缆托盘600*200内设隔板m745阻燃型电缆托盘600*150内设隔板m5076阻燃型电缆托盘400*200内设隔板m7367阻燃型电缆托盘400*150内设隔板m14048阻燃型电缆托盘300*200内设隔板m1309阻燃型电缆托盘200*100内设隔板m190010普通型电缆电缆桥架500*100m11弱电11普通型电缆电缆桥架400*100m27312普通型电缆电缆桥架300*100m20413普通型电缆桥架200*100m75014普通型电缆电缆桥架100*100m580015耐火型电缆桥架200*100m129消防16耐火型电缆桥架100*100m340324第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2.3《建筑电气通用图籍》（92DQ3）。2.4《建筑电气安装分项工程施工工艺标准》。3施工准备和部署3.1施工准备3.1.1技术准备（1）设计施工图纸和电缆桥架加工大样图齐全。（2）各种电缆桥架技术文件齐全。（3）电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。（4）土建预留的孔洞其位置，大小应符合设计和施工规范要求。3.1.2材料准备(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。其型号、规格应符合设计要求。电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。（3）镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。（4）辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。3.1.3主要机具准备（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。3.1.4作业环境准备（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。（2）顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。（3）高层建筑竖井内土建湿作业全部完成。（4）地面电缆桥架应及时配合土建施工。3.1.5施工准备（1）参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。（2）现场加工须设置专用工作台，加保护围栏。作业时应配备电气消防设备。（3）作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。（4）施工技术资料要和施工进度同步。3.2施工部署主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
