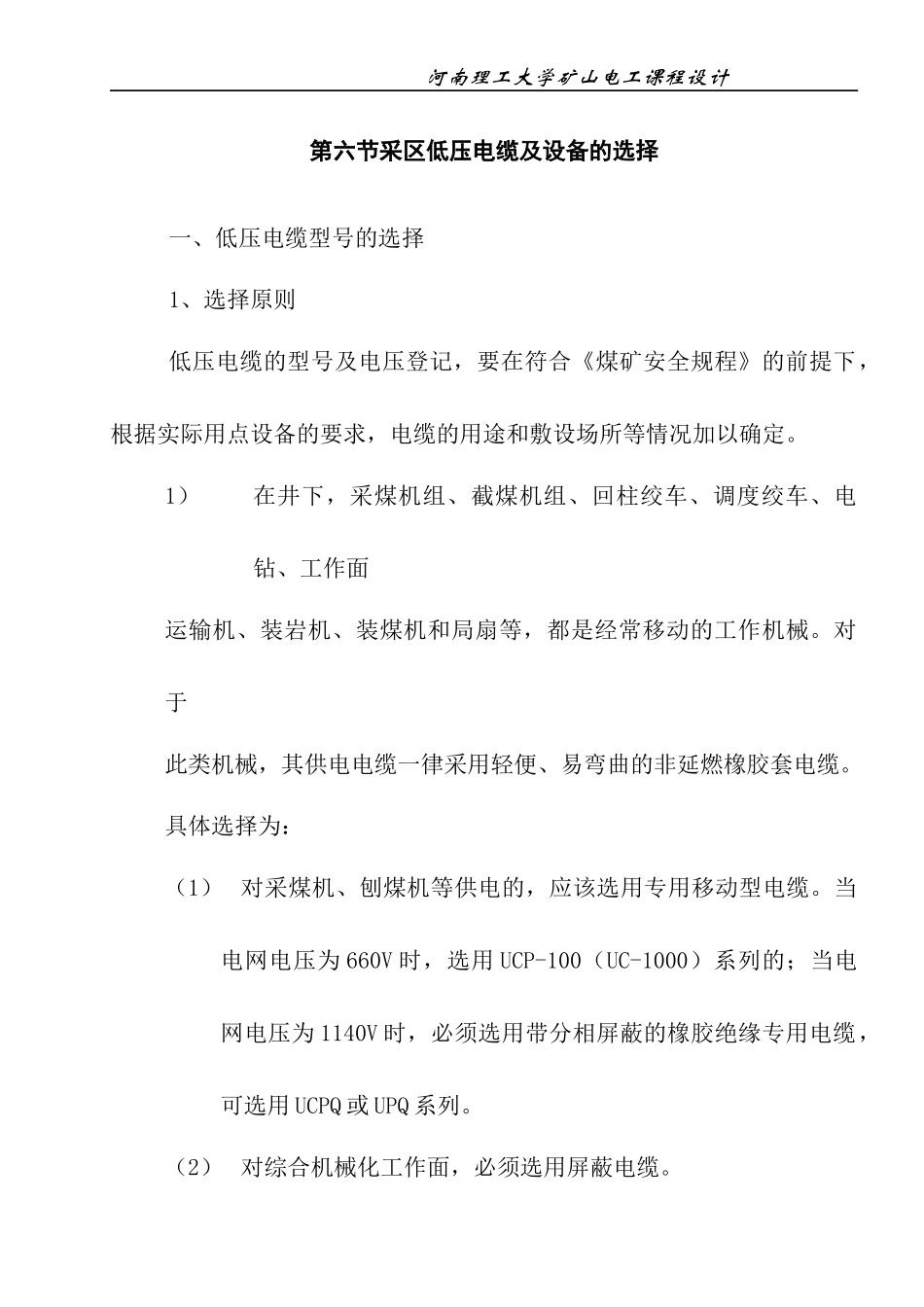

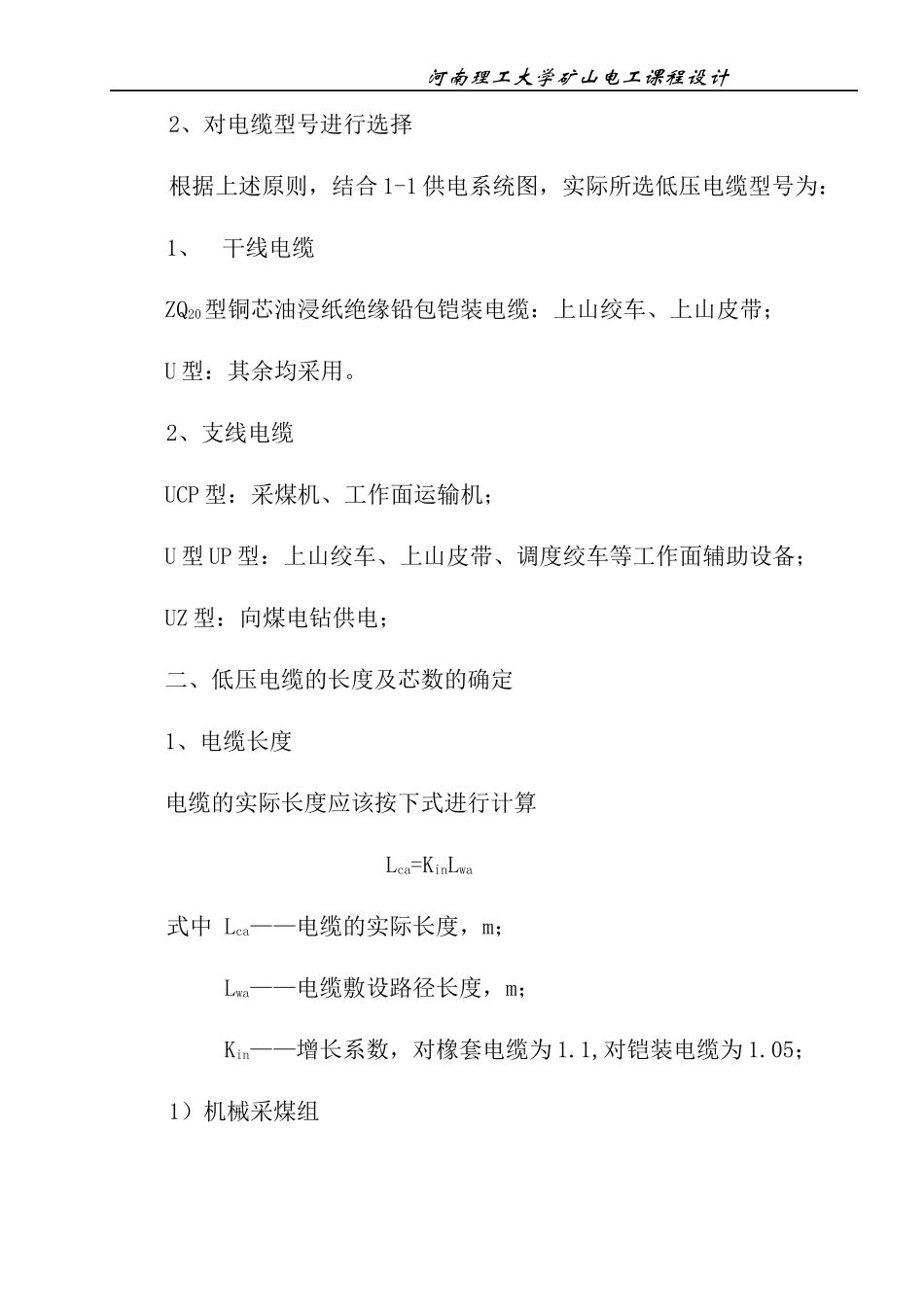

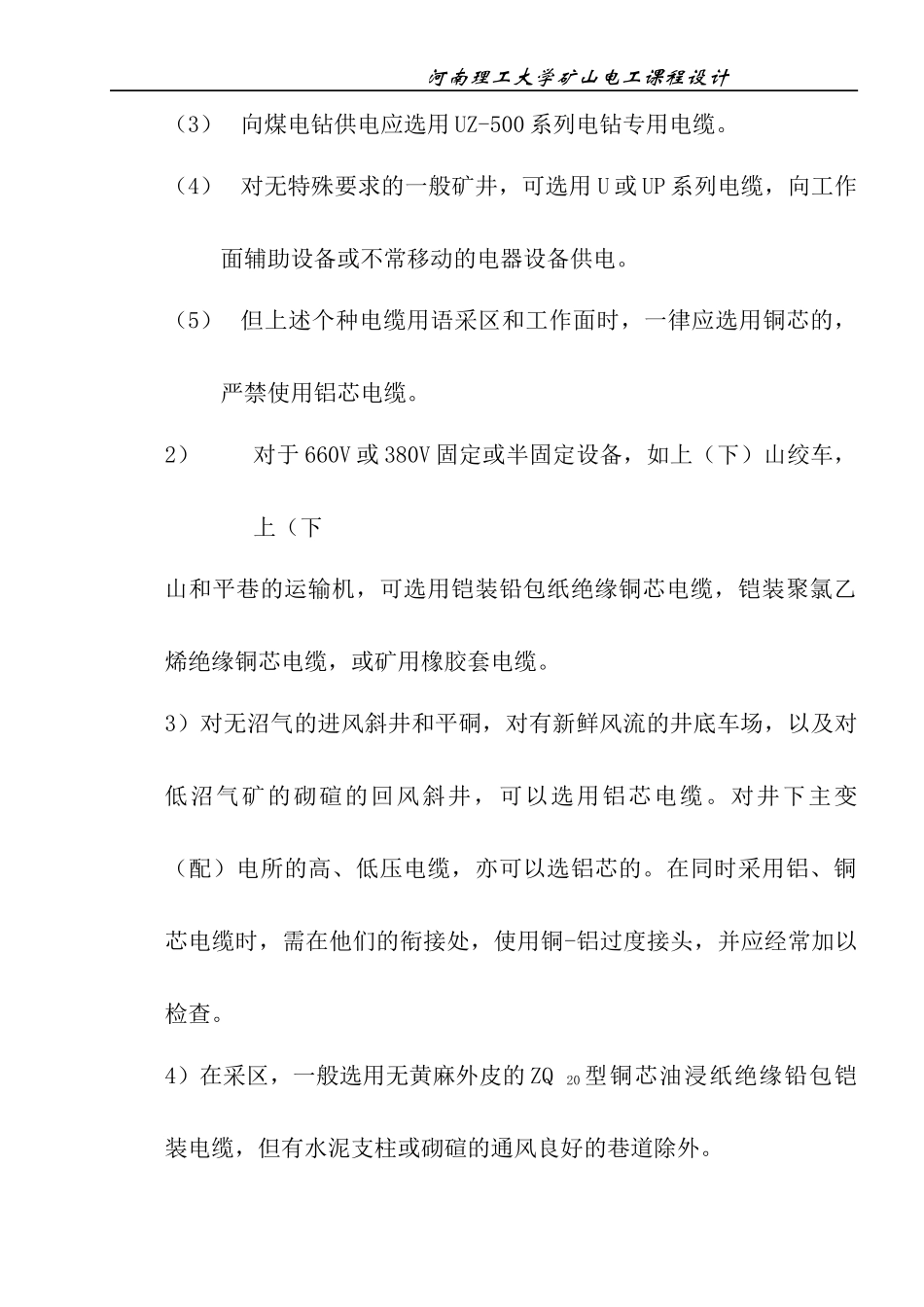

河南理工大学矿山电工课程设计第六节采区低压电缆及设备的选择一、低压电缆型号的选择1、选择原则低压电缆的型号及电压登记，要在符合《煤矿安全规程》的前提下，根据实际用点设备的要求，电缆的用途和敷设场所等情况加以确定。1）在井下，采煤机组、截煤机组、回柱绞车、调度绞车、电钻、工作面运输机、装岩机、装煤机和局扇等，都是经常移动的工作机械。对于此类机械，其供电电缆一律采用轻便、易弯曲的非延燃橡胶套电缆。具体选择为：（1）对采煤机、刨煤机等供电的，应该选用专用移动型电缆。当电网电压为660V时，选用UCP-100（UC-1000）系列的；当电网电压为1140V时，必须选用带分相屏蔽的橡胶绝缘专用电缆，可选用UCPQ或UPQ系列。（2）对综合机械化工作面，必须选用屏蔽电缆。河南理工大学矿山电工课程设计（3）向煤电钻供电应选用UZ-500系列电钻专用电缆。（4）对无特殊要求的一般矿井，可选用U或UP系列电缆，向工作面辅助设备或不常移动的电器设备供电。（5）但上述个种电缆用语采区和工作面时，一律应选用铜芯的，严禁使用铝芯电缆。2）对于660V或380V固定或半固定设备，如上（下）山绞车，上（下山和平巷的运输机，可选用铠装铅包纸绝缘铜芯电缆，铠装聚氯乙烯绝缘铜芯电缆，或矿用橡胶套电缆。3）对无沼气的进风斜井和平硐，对有新鲜风流的井底车场，以及对低沼气矿的砌碹的回风斜井，可以选用铝芯电缆。对井下主变（配）电所的高、低压电缆，亦可以选铝芯的。在同时采用铝、铜芯电缆时，需在他们的衔接处，使用铜-铝过度接头，并应经常加以检查。4）在采区，一般选用无黄麻外皮的ZQ20型铜芯油浸纸绝缘铅包铠装电缆，但有水泥支柱或砌碹的通风良好的巷道除外。河南理工大学矿山电工课程设计2、对电缆型号进行选择根据上述原则，结合1-1供电系统图，实际所选低压电缆型号为：1、干线电缆ZQ20型铜芯油浸纸绝缘铅包铠装电缆：上山绞车、上山皮带；U型：其余均采用。2、支线电缆UCP型：采煤机、工作面运输机；U型UP型：上山绞车、上山皮带、调度绞车等工作面辅助设备；UZ型：向煤电钻供电；二、低压电缆的长度及芯数的确定1、电缆长度电缆的实际长度应该按下式进行计算Lca=KinLwa式中Lca——电缆的实际长度，m；Lwa——电缆敷设路径长度，m；Kin——增长系数，对橡套电缆为1.1,对铠装电缆为1.05；1）机械采煤组河南理工大学矿山电工课程设计采区变电所到机采工作面的电缆长度：L工作面=KinLw=（20+72.5+330）×1.1=465m采区变电所到机采运输顺槽的电缆长度：L运输顺槽=KinLw=（20+72.5+100）×1.1=212m采区变电所到机采轨道顺槽的电缆长度：L轨道顺槽=KinLw河南理工大学矿山电工课程设计=（20+72.5+100+330）×1.1=465m2）普采面组采区变电所到绞车房电缆长度：L工作面=KinLw=（20+72.5+100+20）×1.05=224m采区变电所到普采运输顺槽的电缆长度：L运输顺槽=KinLw=（20+72.5+190）×1.1=311m河南理工大学矿山电工课程设计采区变电所到普采轨道顺槽的电缆长度：L轨道顺槽=KinLw=（20+72.5+100+190）×1.1=427m2）掘进组采区变电所到上山皮带运输机的电缆长度：L上山运输机=KinLw=（20+72.5+100+20）×1.05=224m河南理工大学矿山电工课程设计采区变电所到普采运输顺槽的电缆长度：L=KinLw=（20+72.5+100）×1.05=197m采区变电所到上山底部的电缆长度：L下山=KinLw=（20+72.5+100）×1.1=207m上山底部到东翼掘进头的电缆长度：L东翼掘进头=KinLw=320×1.1=350m上山底部到西翼掘进头的电缆长度：L西翼掘进头=KinLw=200×1.1=220m二、电缆芯数的确定1、确定原则：河南理工大学矿山电工课程设计铠装动力电缆只有三条输送电能的主芯线。对移动设备供电的橡套电缆，其芯线树木可以分为以下两种情况：1）对一般移动设备。如运输机、回柱绞车等，因它们的控制按钮不在工作机械上，故通常可另设控制电缆，此时其供电电缆可以选四芯的，其中三芯作为想电动机供电的主芯线，另一芯线做接地用。2）对于采煤机组，装岩机等移动设备，因它们的控制按钮装在工作机械上，故一般选六芯电缆做动力、接地、控制用；2、参照以上原则，采取供电电缆的芯数确定如下：铠装橡套均为三芯；支线橡套橡套均...
