电线管预埋安装施工工艺VIP免费

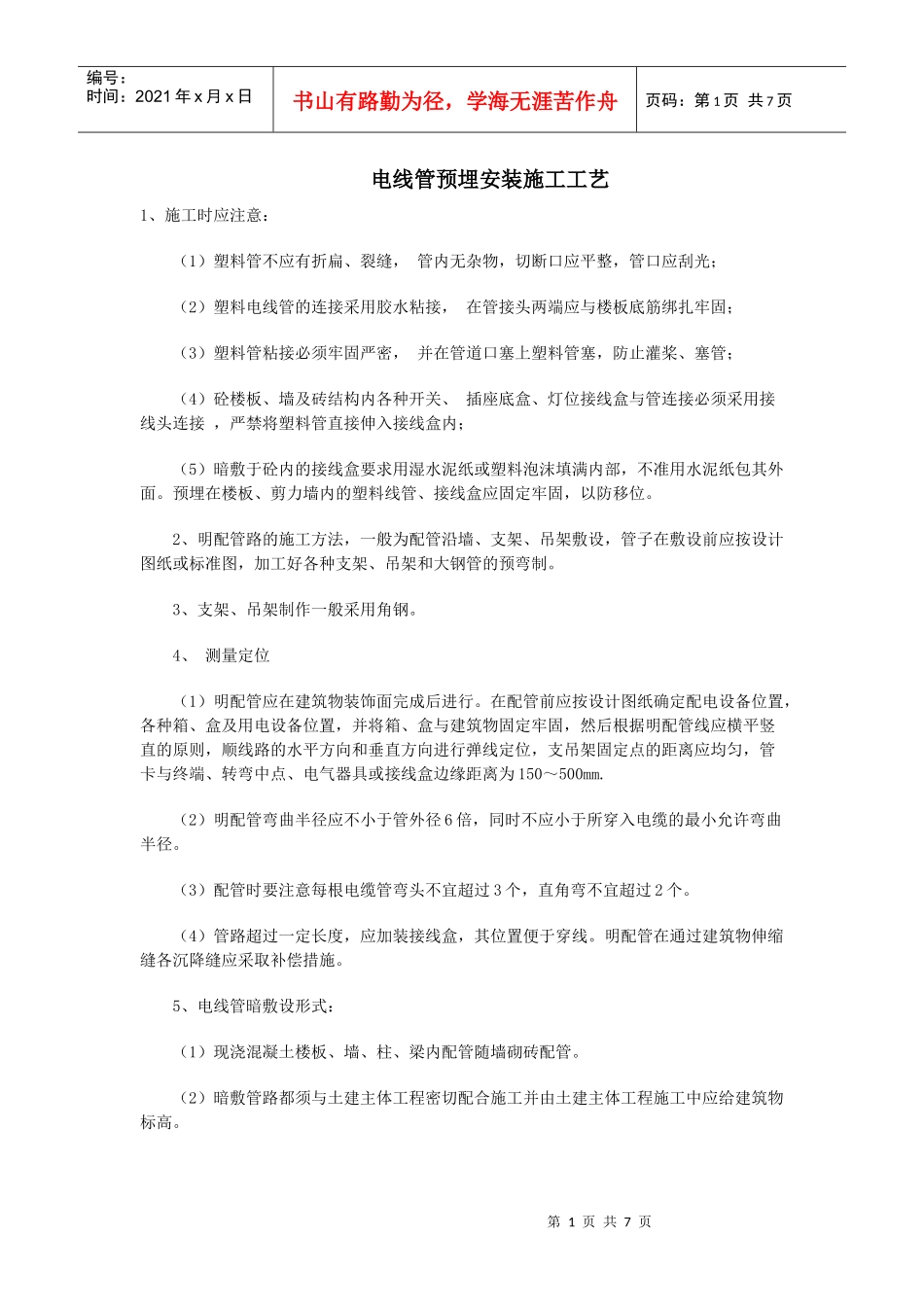

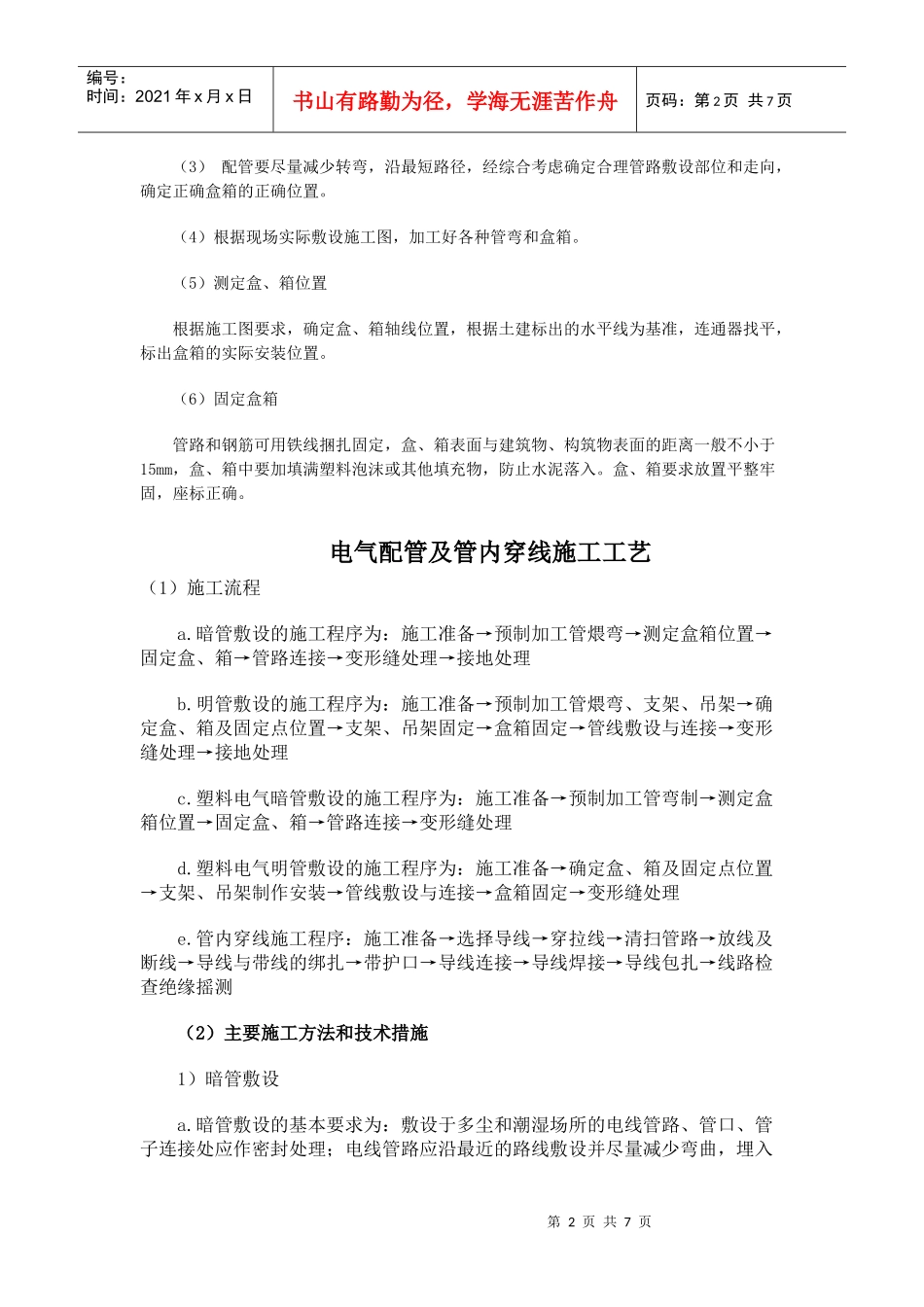

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电线管预埋安装施工工艺1、施工时应注意：（1）塑料管不应有折扁、裂缝，管内无杂物，切断口应平整，管口应刮光；（2）塑料电线管的连接采用胶水粘接，在管接头两端应与楼板底筋绑扎牢固；（3）塑料管粘接必须牢固严密，并在管道口塞上塑料管塞，防止灌桨、塞管；（4）砼楼板、墙及砖结构内各种开关、插座底盒、灯位接线盒与管连接必须采用接线头连接，严禁将塑料管直接伸入接线盒内；（5）暗敷于砼内的接线盒要求用湿水泥纸或塑料泡沫填满内部，不准用水泥纸包其外面。预埋在楼板、剪力墙内的塑料线管、接线盒应固定牢固，以防移位。2、明配管路的施工方法，一般为配管沿墙、支架、吊架敷设，管子在敷设前应按设计图纸或标准图，加工好各种支架、吊架和大钢管的预弯制。3、支架、吊架制作一般采用角钢。4、测量定位（1）明配管应在建筑物装饰面完成后进行。在配管前应按设计图纸确定配电设备位置，各种箱、盒及用电设备位置，并将箱、盒与建筑物固定牢固，然后根据明配管线应横平竖直的原则，顺线路的水平方向和垂直方向进行弹线定位，支吊架固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘距离为150～500mm.（2）明配管弯曲半径应不小于管外径6倍，同时不应小于所穿入电缆的最小允许弯曲半径。（3）配管时要注意每根电缆管弯头不宜超过3个，直角弯不宜超过2个。（4）管路超过一定长度，应加装接线盒，其位置便于穿线。明配管在通过建筑物伸缩缝各沉降缝应采取补偿措施。5、电线管暗敷设形式：（1）现浇混凝土楼板、墙、柱、梁内配管随墙砌砖配管。（2）暗敷管路都须与土建主体工程密切配合施工并由土建主体工程施工中应给建筑物标高。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页（3）配管要尽量减少转弯，沿最短路径，经综合考虑确定合理管路敷设部位和走向，确定正确盒箱的正确位置。（4）根据现场实际敷设施工图，加工好各种管弯和盒箱。（5）测定盒、箱位置根据施工图要求，确定盒、箱轴线位置，根据土建标出的水平线为基准，连通器找平，标出盒箱的实际安装位置。（6）固定盒箱管路和钢筋可用铁线捆扎固定，盒、箱表面与建筑物、构筑物表面的距离一般不小于15mm，盒、箱中要加填满塑料泡沫或其他填充物，防止水泥落入。盒、箱要求放置平整牢固，座标正确。电气配管及管内穿线施工工艺（1）施工流程a.暗管敷设的施工程序为：施工准备→预制加工管煨弯→测定盒箱位置→固定盒、箱→管路连接→变形缝处理→接地处理b.明管敷设的施工程序为：施工准备→预制加工管煨弯、支架、吊架→确定盒、箱及固定点位置→支架、吊架固定→盒箱固定→管线敷设与连接→变形缝处理→接地处理c.塑料电气暗管敷设的施工程序为：施工准备→预制加工管弯制→测定盒箱位置→固定盒、箱→管路连接→变形缝处理d.塑料电气明管敷设的施工程序为：施工准备→确定盒、箱及固定点位置→支架、吊架制作安装→管线敷设与连接→盒箱固定→变形缝处理e.管内穿线施工程序：施工准备→选择导线→穿拉线→清扫管路→放线及断线→导线与带线的绑扎→带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测（2）主要施工方法和技术措施1）暗管敷设a.暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页墙或混凝土内的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。b.预制加工：镀锌钢管管径为20mm及以下时，用拗棒弯管；管径为25mm及其以上时，使用液压煨弯器；塑料管弯制应采用配套弹簧进行操作。管子切断：钢管用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。塑料管采用配套截管器操作。钢管套丝：钢管套丝采用套丝板，应根据管外径选择...
