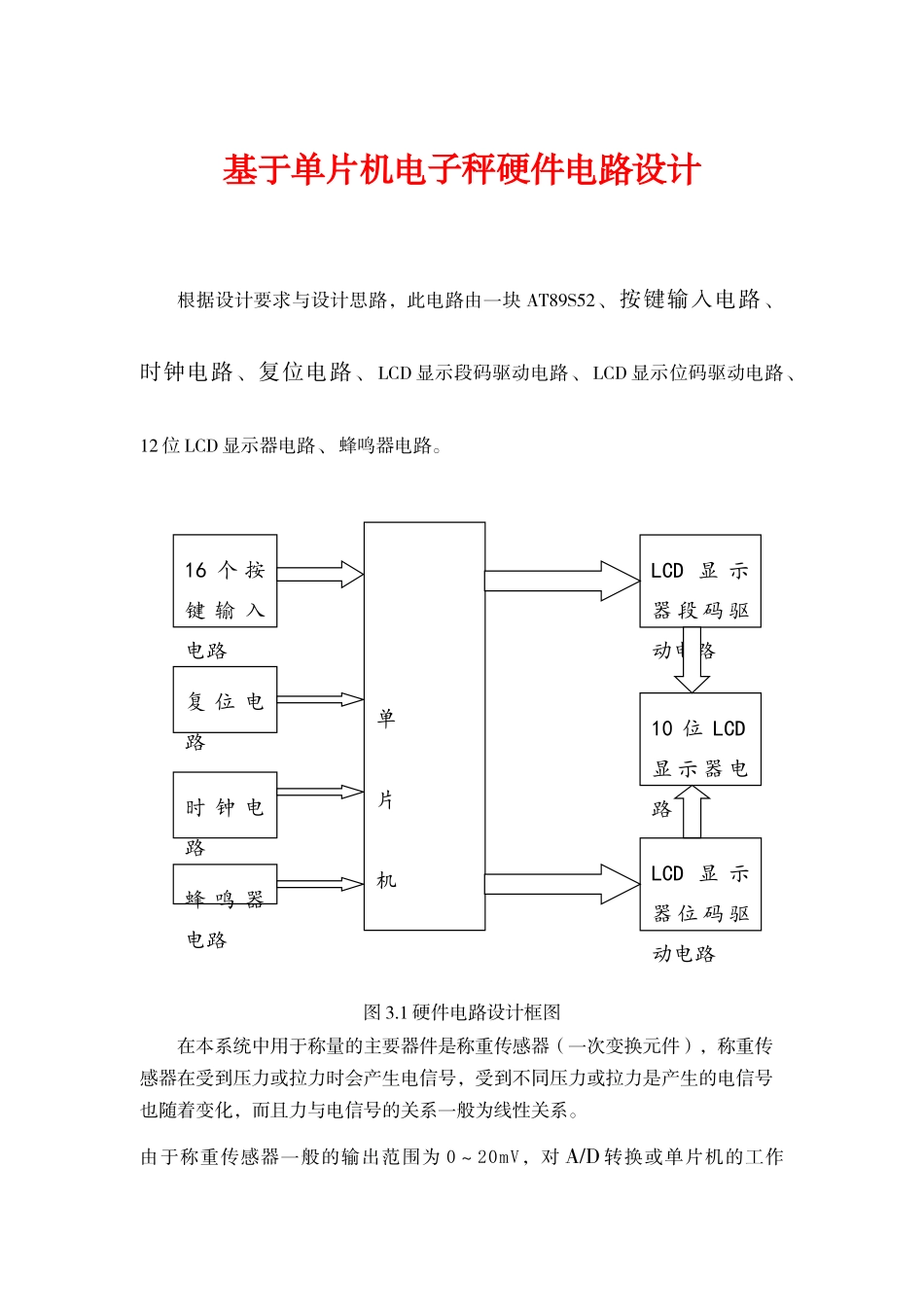

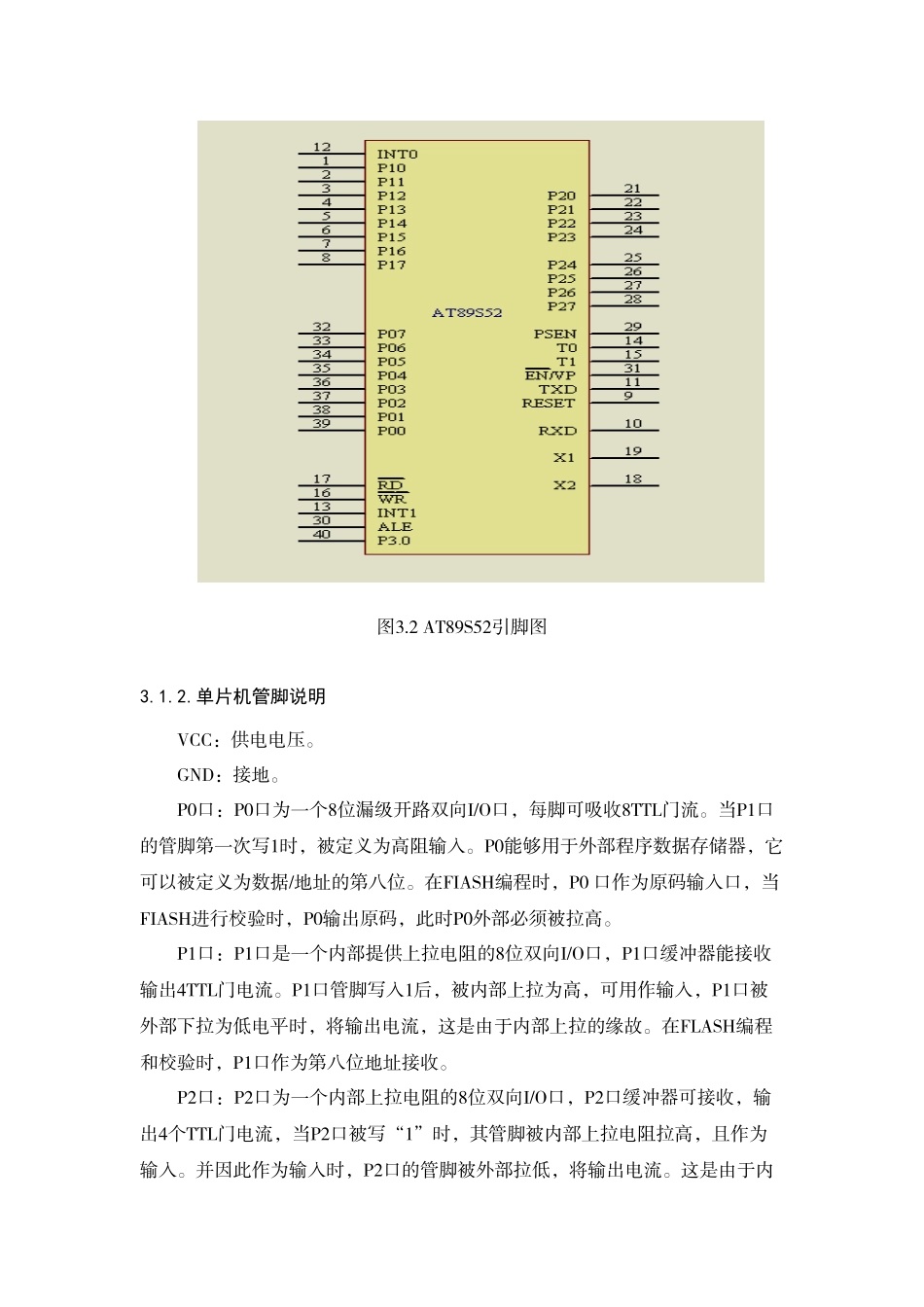

基于单片机电子秤硬件电路设计根据设计要求与设计思路，此电路由一块AT89S52、按键输入电路、时钟电路、复位电路、LCD显示段码驱动电路、LCD显示位码驱动电路、12位LCD显示器电路、蜂鸣器电路。图3.1硬件电路设计框图在本系统中用于称量的主要器件是称重传感器（一次变换元件），称重传感器在受到压力或拉力时会产生电信号，受到不同压力或拉力是产生的电信号也随着变化，而且力与电信号的关系一般为线性关系。由于称重传感器一般的输出范围为0～20mV，对A/D转换或单片机的工作单片机16个按键输入电路LCD显示器位码驱动电路时钟电路复位电路LCD显示器段码驱动电路10位LCD显示器电路蜂鸣器电路参数来说不能使A/D转换和单片机正常工作，所以需要对输出的信号进行放大。由于传感器输出的为模拟信号，所以需要对其进行A/D转换为数字信号以便单片机接收。单片机根据称重传感器输出的电信号和速度传感器输出的速度信号计算出物体的重量。在本系统中，硬件电路的构成主要有以下几部分：AT89C52的最小系统构成、电源电路、数据采集、人-机交换电路等。3.1AT89S52的最小系统电路3.1.1单片机芯片AT89S52介绍单片机采用MCS-51系列单片机。由ATMEL公司生产的AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K在系统可编程Flash存储器。使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。在单芯片上，拥有灵巧的8位CPU和在线系统可编程Flash，使得AT89S52为众多嵌入式控制应用系统提供高灵活、有效的解决方案。AT89S52具有以下标准功能：8k字节Flash，256字节RAM，32位I/O口线，看门狗定时器，2个数据指针，三个16位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。而且，它还具有一个看门狗（WDT）定时/计数器，如果程序没有正常工作，就会强制整个系统复位，还可以在程序陷入死循环的时候，让单片机复位而不用整个系统断电，从而保护你的硬件电路。AT89S52有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，2个16位可编程定时计数器,2个全双工串行通信口，片上Flash允许程序存储器在系统可编程，亦适于常规编程器。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。其芯片引脚图如上图所示。图3.2AT89S52引脚图3.1.2.单片机管脚说明VCC：供电电压。GND：接地。P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。P3口也可作为AT89S52的一些特殊功能口，如下表所示：表3.1P3.0口引脚功能表P3口引脚第二功能P3.0RX...
