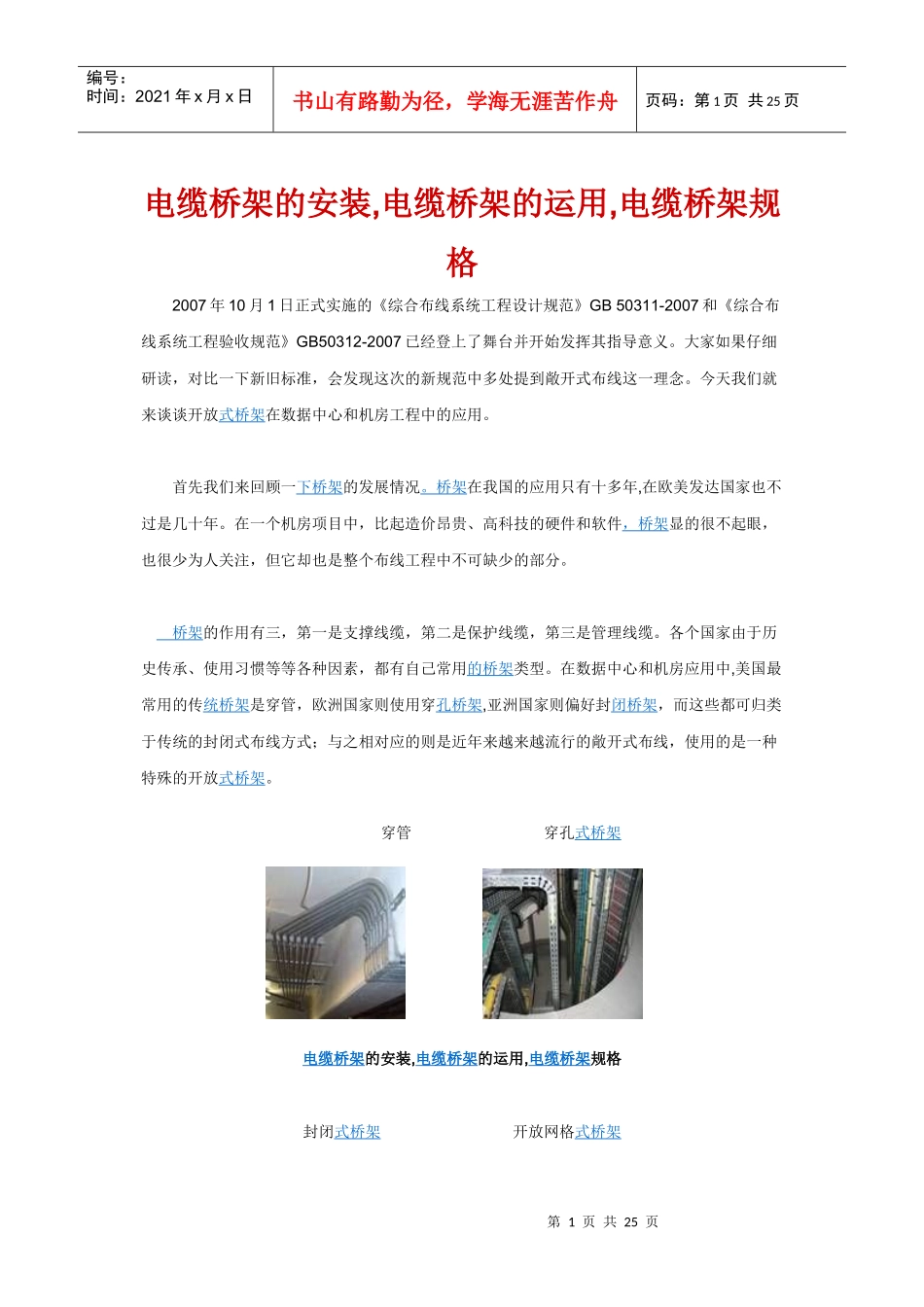

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页电缆桥架的安装,电缆桥架的运用,电缆桥架规格2007年10月1日正式实施的《综合布线系统工程设计规范》GB50311-2007和《综合布线系统工程验收规范》GB50312-2007已经登上了舞台并开始发挥其指导意义。大家如果仔细研读，对比一下新旧标准，会发现这次的新规范中多处提到敞开式布线这一理念。今天我们就来谈谈开放式桥架在数据中心和机房工程中的应用。首先我们来回顾一下桥架的发展情况。桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。桥架的作用有三，第一是支撑线缆，第二是保护线缆，第三是管理线缆。各个国家由于历史传承、使用习惯等等各种因素，都有自己常用的桥架类型。在数据中心和机房应用中,美国最常用的传统桥架是穿管，欧洲国家则使用穿孔桥架,亚洲国家则偏好封闭桥架，而这些都可归类于传统的封闭式布线方式；与之相对应的则是近年来越来越流行的敞开式布线，使用的是一种特殊的开放式桥架。穿管穿孔式桥架电缆桥架的安装,电缆桥架的运用,电缆桥架规格封闭式桥架开放网格式桥架第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页电缆桥架的安装,电缆桥架的运用,电缆桥架规格谈到开放式桥架，这里不得不提到一家公司，法国卡博菲CABLOFIL。它可称得上是开放式桥架的鼻祖，早在1972年的时候就率先在法国市场上推出了开放的网格式桥架，而且由于当时它拥有这种新产品的专利，以至于到90年代初，整个欧洲市场的开放式桥架为它垄断。直到现在，卡博菲在欧洲的开放式网格桥架市场上还占有半数以上的市场份额，在其发源地法国应用更是普遍。卡博菲是一家不断扩张的全球性公司，每到一个新地方，就把这种新型的开放式桥架引入当地市场。因此，当前这种新型的桥架不仅在欧美普遍应用，近几年来在亚太市场上用户也越来越多，尤其是在数据中心和机房项目中。那这种新式的桥架究竟有什么好处呢？它比起传统的封闭式布线，比如线槽来有哪些优势？下面我们就以卡博菲的网格式桥架为代表来做一个比较。首先，开放网格式桥架让所有的线缆都根根可见，可以全面管控布线工程的质量，日后万一发生故障，也能快速确定问题线缆并采取相应措施；其二，开放网格式桥架允许从任意点出线，可以很方便的和机柜、机架连接起来，而且能随意更改出线点；普通线槽则必须在出线点钻孔，而且不好更改；其三，开放式桥架在机房中运用起来很方便，因为机房中线缆的移动、增减和变更十分频第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页繁，而且经常升级扩建。如果是采用线槽，两个桥架连接的地方,每一接口至少8颗螺丝螺帽,多则16颗,要想进行任何更改都必须把先拧螺丝螺帽，取下盖板；改装完成后又必须把盖板再安装回去。卡博菲网格式桥架则是完全开放的结构，可以直接进行线缆的各种变化。使用线槽还有一个大麻烦就是各种弯头、三通、四通、变径、标高变化等等过渡部分都需要仔细测量后去工厂特殊定制，而卡博菲的所有这些过渡部分都在工地现场直接裁剪加工即成，任何一个安装工人通过一个十分钟的简单培训即可掌握裁剪加工的方法。卡博菲网格式桥架还有一些自己创新独特的地方，比如它的快速安装系统，直接卡接支架和桥架；专利的快速连接件，两个桥架能不用螺丝螺帽而快速连接，这些都能帮助缩短安装时间，让工程及时完工。总而言之，这种革命性的网格式桥架大力推动了综合布线中开放式布线的新趋势，为机房的设计人员、安装人员和最终用户都提供了极大的便利性。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页桥架配件,电缆桥架配件产品>桥架配件的这一部分主要包括各种电缆、管缆卡子和连接、紧固螺栓、桥架接地线、桥架扣锁、通丝吊杆、桥架管接头等一些桥架配件，所有连接、紧固螺栓电缆卡子全部镀锌，其它槽...
