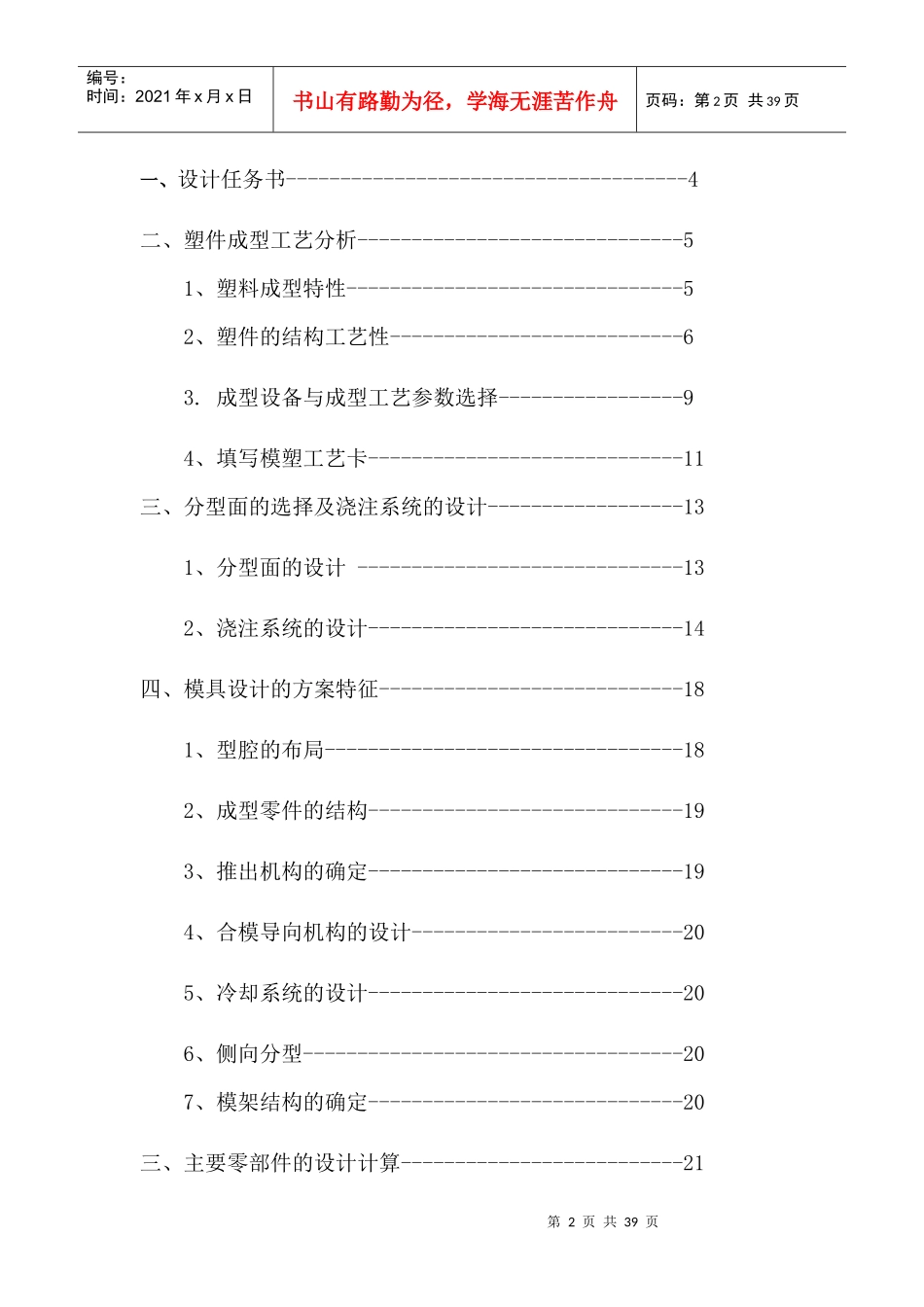

塑料模具设计与制造课程设计说明书设计题目：盒盖注塑模的设计与制造学号：24011303设计者：刘倩倩指导教师：季进军完成时间：2013-6-28目录第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页一、设计任务书-------------------------------------4二、塑件成型工艺分析------------------------------51、塑料成型特性-------------------------------52、塑件的结构工艺性---------------------------63.成型设备与成型工艺参数选择-----------------94、填写模塑工艺卡-----------------------------11三、分型面的选择及浇注系统的设计------------------131、分型面的设计------------------------------132、浇注系统的设计-----------------------------14四、模具设计的方案特征----------------------------181、型腔的布局---------------------------------182、成型零件的结构-----------------------------193、推出机构的确定-----------------------------194、合模导向机构的设计-------------------------205、冷却系统的设计-----------------------------206、侧向分型-----------------------------------207、模架结构的确定-----------------------------20三、主要零部件的设计计算--------------------------21第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页1、成型塑件尺寸的计算-------------------------222、锁模力的计算-------------------------------22六、注射机参数校核--------------------------------241、最大注射数量校核--------------------------242、锁模力的校核------------------------------243、模具与注塑机安装部分相关尺寸校核----------254、模具开模行程校核--------------------------255、喷嘴尺寸----------------------------------25七、制造工艺卡-----------------------------------261、型腔工艺卡-------------------------------262、凸模固定板工艺卡-------------------------273、型芯加工工艺-----------------------------284、滑块加工工艺----------------------------29第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页塑料盒盖注射模设计一、设计任务书1、塑料制品名称：塑料盒盖；2、成型方法与设备：3、塑料原材料：聚甲醛(POM)；4、收缩率：1.5%~3%；5、生产批量：大批量；6、塑件壁厚：3mm；7、塑件图：如下图1-1所示为制品的二维图样；第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页图1-1二、塑件成型工艺分析1、塑料成型特性聚甲醛（POM）又称聚氧亚甲基，为线型结构结晶的热塑性塑料。结晶度为70%以上，具有高的力学性能，如强度、模量、耐磨性、韧性、耐疲劳性和抗蠕变性，还具有优良的电绝缘性、耐溶剂性和第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页可加工性，聚甲醛的拉伸强度达70MPa，吸水性小，尺寸稳定，有光泽，可在-40-100°C温度范围内长期使用，它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能。很不耐酸，不耐强碱和不耐太阳光紫外线的辐射。其力学性能优异，比强度可达50.5MPa，比刚度可达2650MPa，与金属十分接近。POM的力学性能随温度变化小，共聚POM比均聚POM的变化稍大一点。POM的冲击强度较高，但常规冲击不及ABS和PC；POM对缺口敏感，有缺口可使冲击强度下降90%之多。POM的疲劳强度十分突出，10交变载荷作用后，疲劳强度可达35MPa，而PA和PC仅为28MPa。POM的蠕变性与PA相似，在20℃、21MPa、3000h时仅为2.3%，而且受温度的影响很小。POM的摩擦因数小，耐磨性（POM>PA66>PA6>ABS>HPVC>PS>PC），极限PV值很大，自润滑性好。POM制品对磨时，高载荷作用时易产生类似尖叫的噪声。聚甲醛的成型特性：①POM加工前可不用干燥,最好在加工过程中进行预热(800℃左第7页共39页第6页共39页编号：时间：2021...
