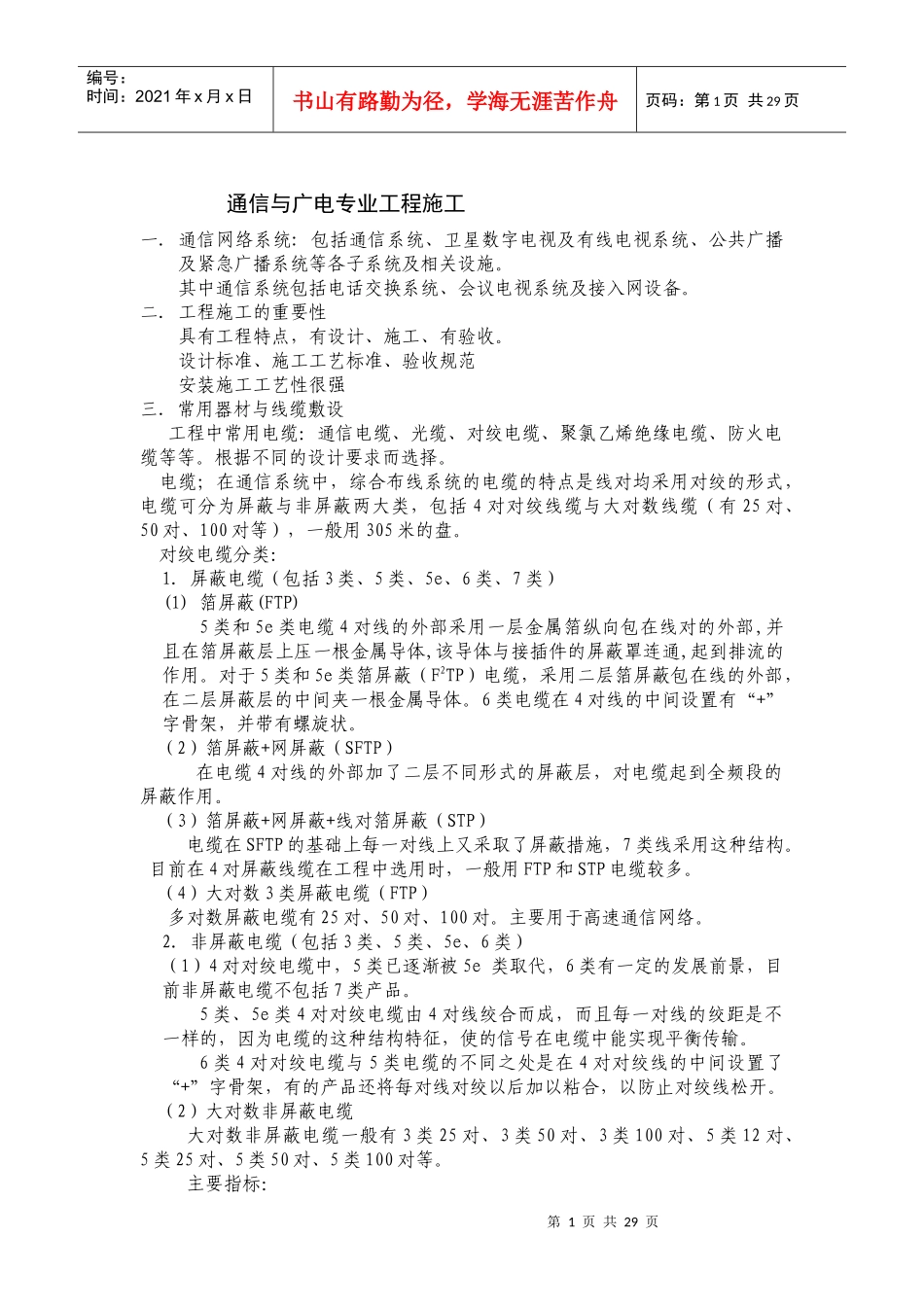

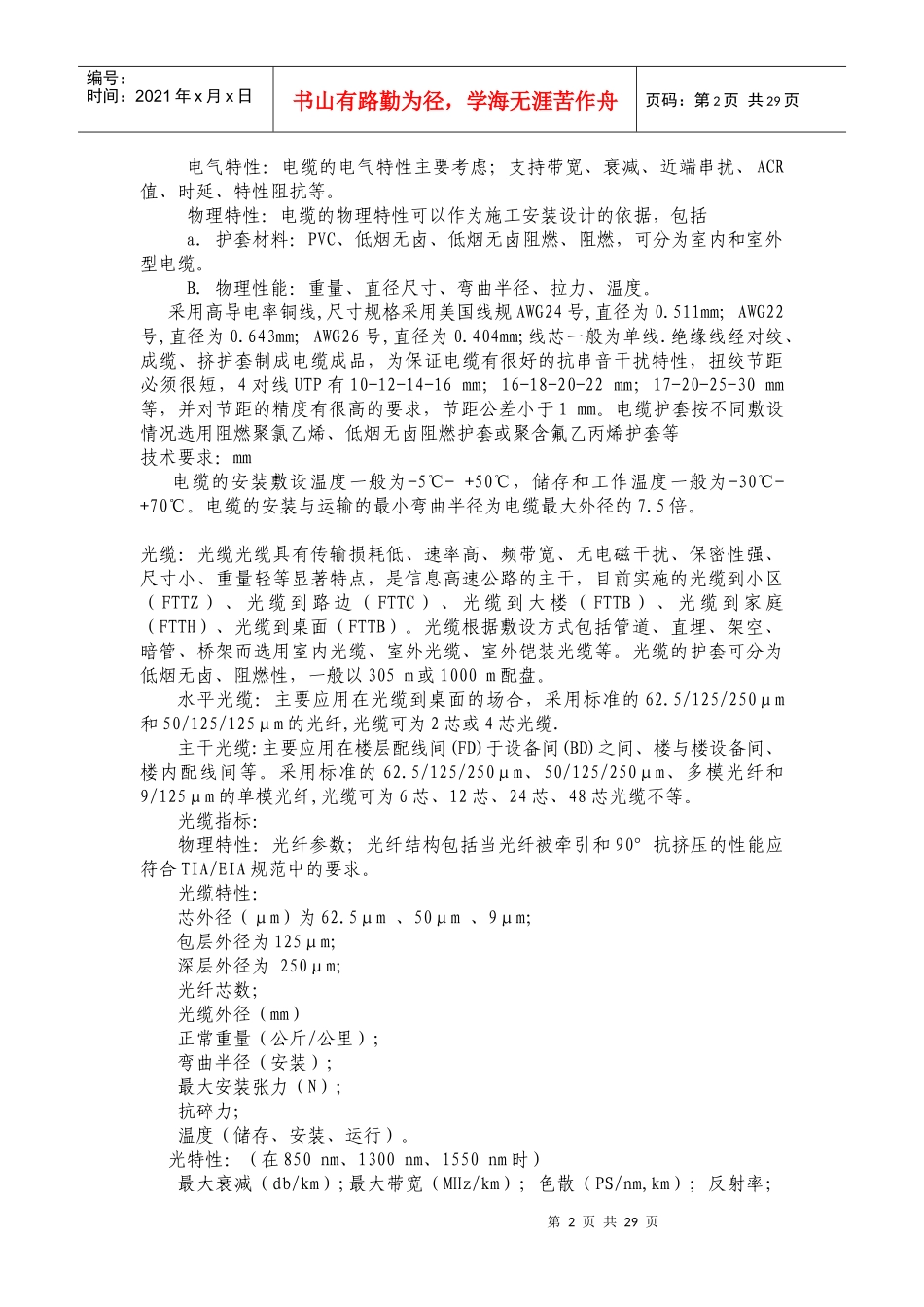

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页通信与广电专业工程施工一.通信网络系统:包括通信系统、卫星数字电视及有线电视系统、公共广播及紧急广播系统等各子系统及相关设施。其中通信系统包括电话交换系统、会议电视系统及接入网设备。二.工程施工的重要性具有工程特点，有设计、施工、有验收。设计标准、施工工艺标准、验收规范安装施工工艺性很强三．常用器材与线缆敷设工程中常用电缆：通信电缆、光缆、对绞电缆、聚氯乙烯绝缘电缆、防火电缆等等。根据不同的设计要求而选择。电缆；在通信系统中，综合布线系统的电缆的特点是线对均采用对绞的形式，电缆可分为屏蔽与非屏蔽两大类，包括4对对绞线缆与大对数线缆（有25对、50对、100对等），一般用305米的盘。对绞电缆分类：1.屏蔽电缆（包括3类、5类、5e、6类、7类）(1)箔屏蔽(FTP)5类和5e类电缆4对线的外部采用一层金属箔纵向包在线对的外部,并且在箔屏蔽层上压一根金属导体,该导体与接插件的屏蔽罩连通,起到排流的作用。对于5类和5e类箔屏蔽（F2TP）电缆，采用二层箔屏蔽包在线的外部，在二层屏蔽层的中间夹一根金属导体。6类电缆在4对线的中间设置有“+”字骨架，并带有螺旋状。（2）箔屏蔽+网屏蔽（SFTP）在电缆4对线的外部加了二层不同形式的屏蔽层，对电缆起到全频段的屏蔽作用。（3）箔屏蔽+网屏蔽+线对箔屏蔽（STP）电缆在SFTP的基础上每一对线上又采取了屏蔽措施，7类线采用这种结构。目前在4对屏蔽线缆在工程中选用时，一般用FTP和STP电缆较多。（4）大对数3类屏蔽电缆（FTP）多对数屏蔽电缆有25对、50对、100对。主要用于高速通信网络。2.非屏蔽电缆（包括3类、5类、5e、6类）（1）4对对绞电缆中，5类已逐渐被5e类取代，6类有一定的发展前景，目前非屏蔽电缆不包括7类产品。5类、5e类4对对绞电缆由4对线绞合而成，而且每一对线的绞距是不一样的，因为电缆的这种结构特征，使的信号在电缆中能实现平衡传输。6类4对对绞电缆与5类电缆的不同之处是在4对对绞线的中间设置了“+”字骨架，有的产品还将每对线对绞以后加以粘合，以防止对绞线松开。（2）大对数非屏蔽电缆大对数非屏蔽电缆一般有3类25对、3类50对、3类100对、5类12对、5类25对、5类50对、5类100对等。主要指标：第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页电气特性：电缆的电气特性主要考虑；支持带宽、衰减、近端串扰、ACR值、时延、特性阻抗等。物理特性：电缆的物理特性可以作为施工安装设计的依据，包括a．护套材料：PVC、低烟无卤、低烟无卤阻燃、阻燃，可分为室内和室外型电缆。B．物理性能：重量、直径尺寸、弯曲半径、拉力、温度。采用高导电率铜线,尺寸规格采用美国线规AWG24号,直径为0.511mm;AWG22号,直径为0.643mm;AWG26号,直径为0.404mm;线芯一般为单线.绝缘线经对绞、成缆、挤护套制成电缆成品，为保证电缆有很好的抗串音干扰特性，扭绞节距必须很短，4对线UTP有10-12-14-16mm；16-18-20-22mm；17-20-25-30mm等，并对节距的精度有很高的要求，节距公差小于1mm。电缆护套按不同敷设情况选用阻燃聚氯乙烯、低烟无卤阻燃护套或聚含氟乙丙烯护套等技术要求：mm电缆的安装敷设温度一般为-5℃-+50℃，储存和工作温度一般为-30℃-+70℃。电缆的安装与运输的最小弯曲半径为电缆最大外径的7.5倍。光缆：光缆光缆具有传输损耗低、速率高、频带宽、无电磁干扰、保密性强、尺寸小、重量轻等显著特点，是信息高速公路的主干，目前实施的光缆到小区（FTTZ）、光缆到路边（FTTC）、光缆到大楼（FTTB）、光缆到家庭（FTTH）、光缆到桌面（FTTB）。光缆根据敷设方式包括管道、直埋、架空、暗管、桥架而选用室内光缆、室外光缆、室外铠装光缆等。光缆的护套可分为低烟无卤、阻燃性，一般以305m或1000m配盘。水平光缆：主要应用在光缆到桌面的场合，采用标准的62.5/125/250μm和50/125/125μm的光纤,光缆可为2芯或4芯光缆.主干光缆:主要应用在楼层配线间(FD)于设备间(BD)之间、楼与楼设备间、楼内配线间等。采用标准的62.5/125/250μm、50/125/250μm、多模光纤...
