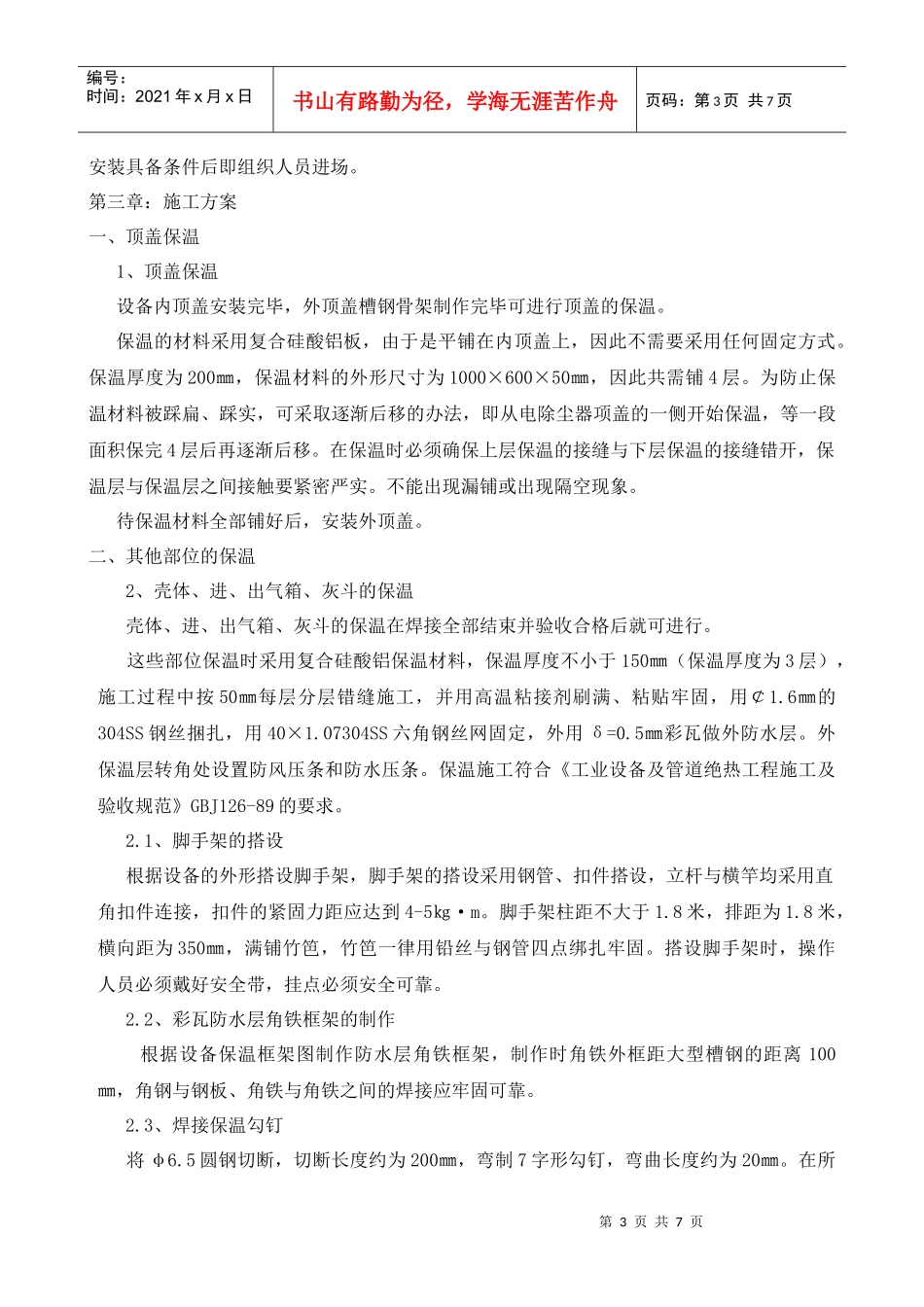

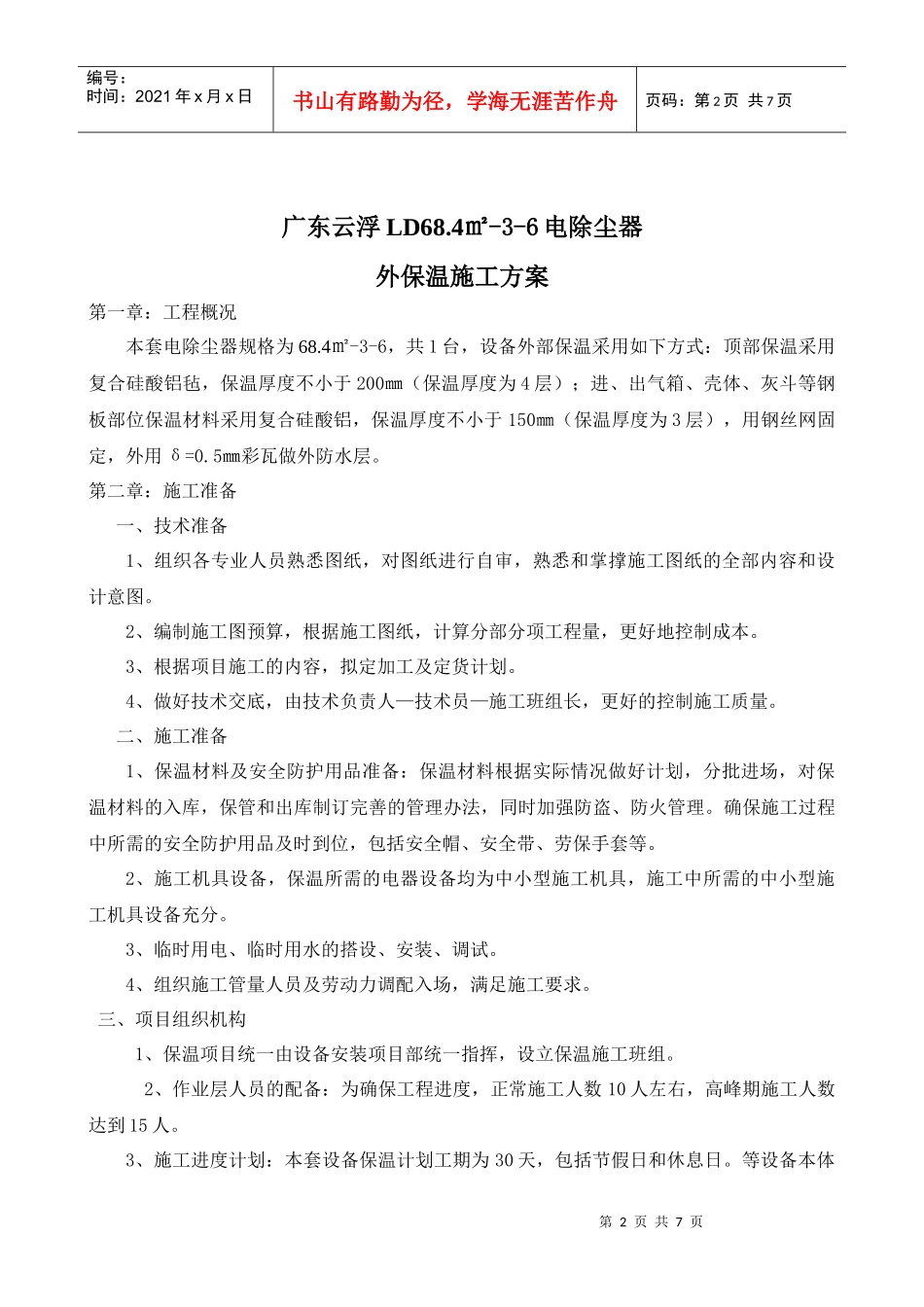

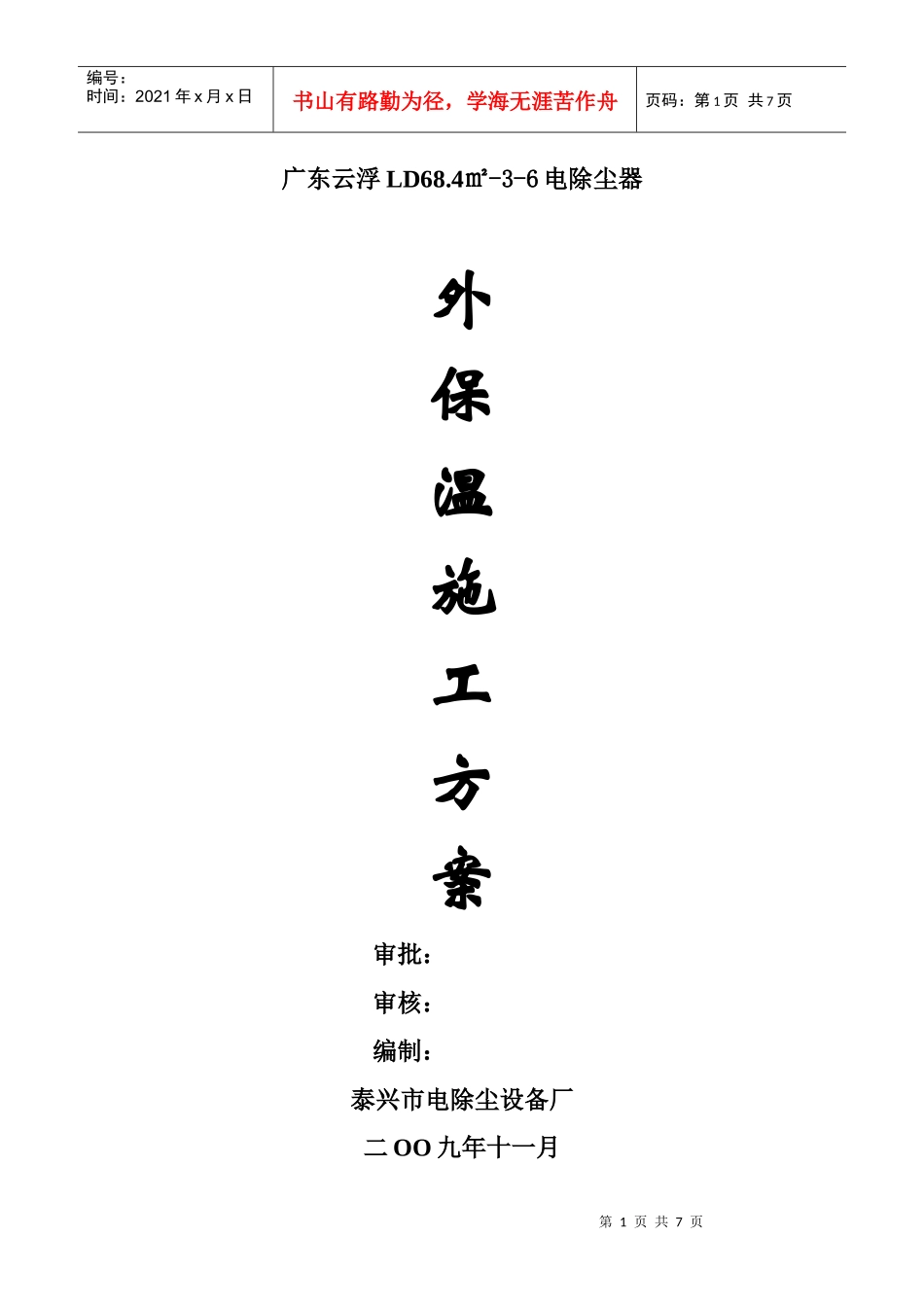

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页广东云浮LD68.4㎡-3-6电除尘器外保温施工方案审批：审核：编制：泰兴市电除尘设备厂二OO九年十一月第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页广东云浮LD68.4㎡-3-6电除尘器外保温施工方案第一章：工程概况本套电除尘器规格为68.4㎡-3-6，共1台，设备外部保温采用如下方式：顶部保温采用复合硅酸铝毡，保温厚度不小于200㎜（保温厚度为4层）；进、出气箱、壳体、灰斗等钢板部位保温材料采用复合硅酸铝，保温厚度不小于150㎜（保温厚度为3层），用钢丝网固定，外用δ=0.5㎜彩瓦做外防水层。第二章：施工准备一、技术准备1、组织各专业人员熟悉图纸，对图纸进行自审，熟悉和掌撑施工图纸的全部内容和设计意图。2、编制施工图预算，根据施工图纸，计算分部分项工程量，更好地控制成本。3、根据项目施工的内容，拟定加工及定货计划。4、做好技术交底，由技术负责人—技术员—施工班组长，更好的控制施工质量。二、施工准备1、保温材料及安全防护用品准备：保温材料根据实际情况做好计划，分批进场，对保温材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火管理。确保施工过程中所需的安全防护用品及时到位，包括安全帽、安全带、劳保手套等。2、施工机具设备，保温所需的电器设备均为中小型施工机具，施工中所需的中小型施工机具设备充分。3、临时用电、临时用水的搭设、安装、调试。4、组织施工管量人员及劳动力调配入场，满足施工要求。三、项目组织机构1、保温项目统一由设备安装项目部统一指挥，设立保温施工班组。2、作业层人员的配备：为确保工程进度，正常施工人数10人左右，高峰期施工人数达到15人。3、施工进度计划：本套设备保温计划工期为30天，包括节假日和休息日。等设备本体第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页安装具备条件后即组织人员进场。第三章：施工方案一、顶盖保温1、顶盖保温设备内顶盖安装完毕，外顶盖槽钢骨架制作完毕可进行顶盖的保温。保温的材料采用复合硅酸铝板，由于是平铺在内顶盖上，因此不需要采用任何固定方式。保温厚度为200㎜，保温材料的外形尺寸为1000×600×50㎜，因此共需铺4层。为防止保温材料被踩扁、踩实，可采取逐渐后移的办法，即从电除尘器项盖的一侧开始保温，等一段面积保完4层后再逐渐后移。在保温时必须确保上层保温的接缝与下层保温的接缝错开，保温层与保温层之间接触要紧密严实。不能出现漏铺或出现隔空现象。待保温材料全部铺好后，安装外顶盖。二、其他部位的保温2、壳体、进、出气箱、灰斗的保温壳体、进、出气箱、灰斗的保温在焊接全部结束并验收合格后就可进行。这些部位保温时采用复合硅酸铝保温材料，保温厚度不小于150㎜（保温厚度为3层），施工过程中按50㎜每层分层错缝施工，并用高温粘接剂刷满、粘贴牢固，用￠1.6㎜的304SS钢丝捆扎，用40×1.07304SS六角钢丝网固定，外用δ=0.5㎜彩瓦做外防水层。外保温层转角处设置防风压条和防水压条。保温施工符合《工业设备及管道绝热工程施工及验收规范》GBJ126-89的要求。2.1、脚手架的搭设根据设备的外形搭设脚手架，脚手架的搭设采用钢管、扣件搭设，立杆与横竿均采用直角扣件连接，扣件的紧固力距应达到4-5㎏·m。脚手架柱距不大于1.8米，排距为1.8米，横向距为350㎜，满铺竹笆，竹笆一律用铅丝与钢管四点绑扎牢固。搭设脚手架时，操作人员必须戴好安全带，挂点必须安全可靠。2.2、彩瓦防水层角铁框架的制作根据设备保温框架图制作防水层角铁框架，制作时角铁外框距大型槽钢的距离100㎜，角钢与钢板、角铁与角铁之间的焊接应牢固可靠。2.3、焊接保温勾钉将φ6.5圆钢切断，切断长度约为200㎜，弯制7字形勾钉，弯曲长度约为20㎜。在所第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页需保温的部件外焊接保温勾钉，焊接时保温勾钉呈梅花辨状，确保每张保温材料上的勾钉不少于6根。2.4、铺设复合硅酸铝保温材料清除附...
