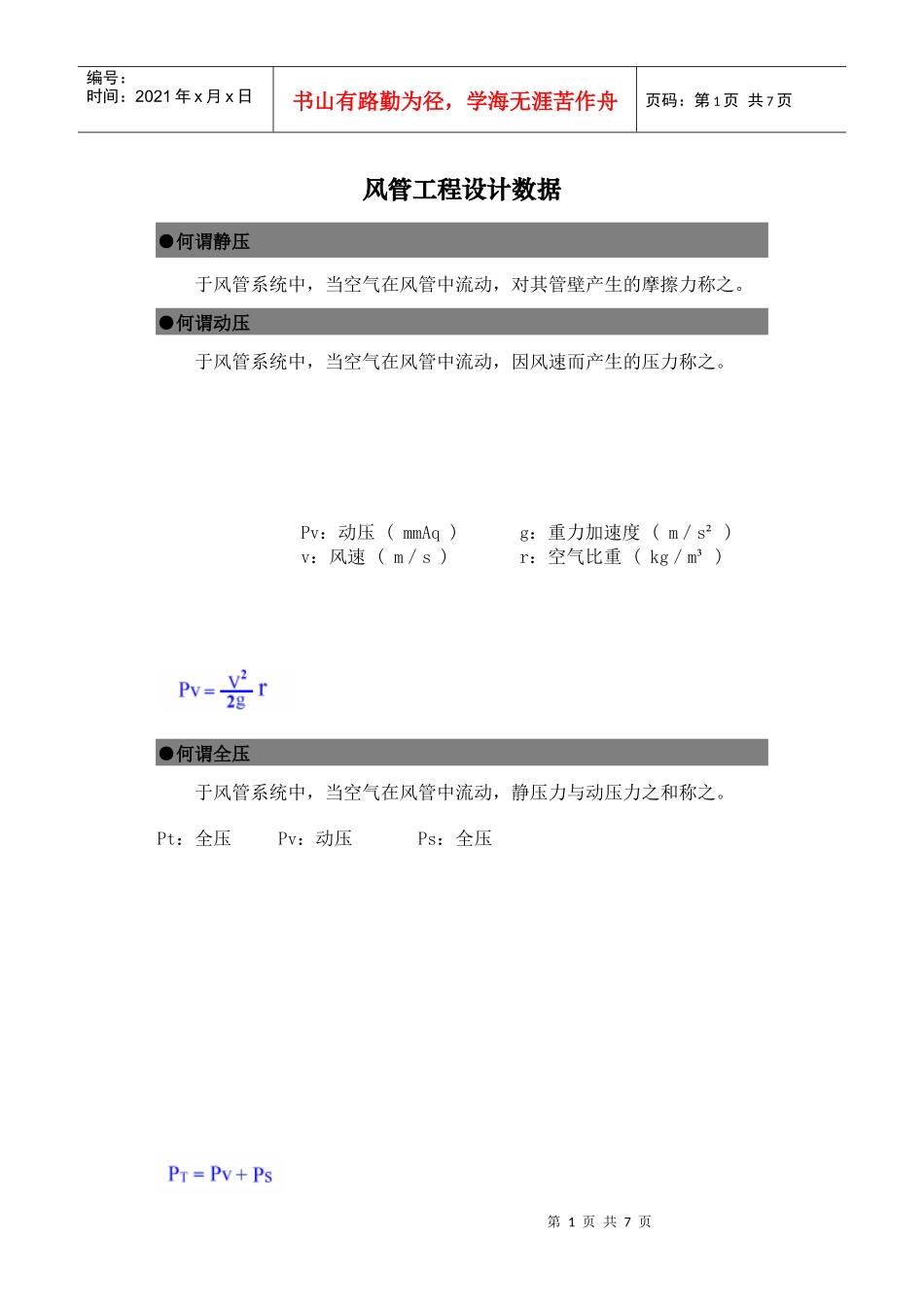

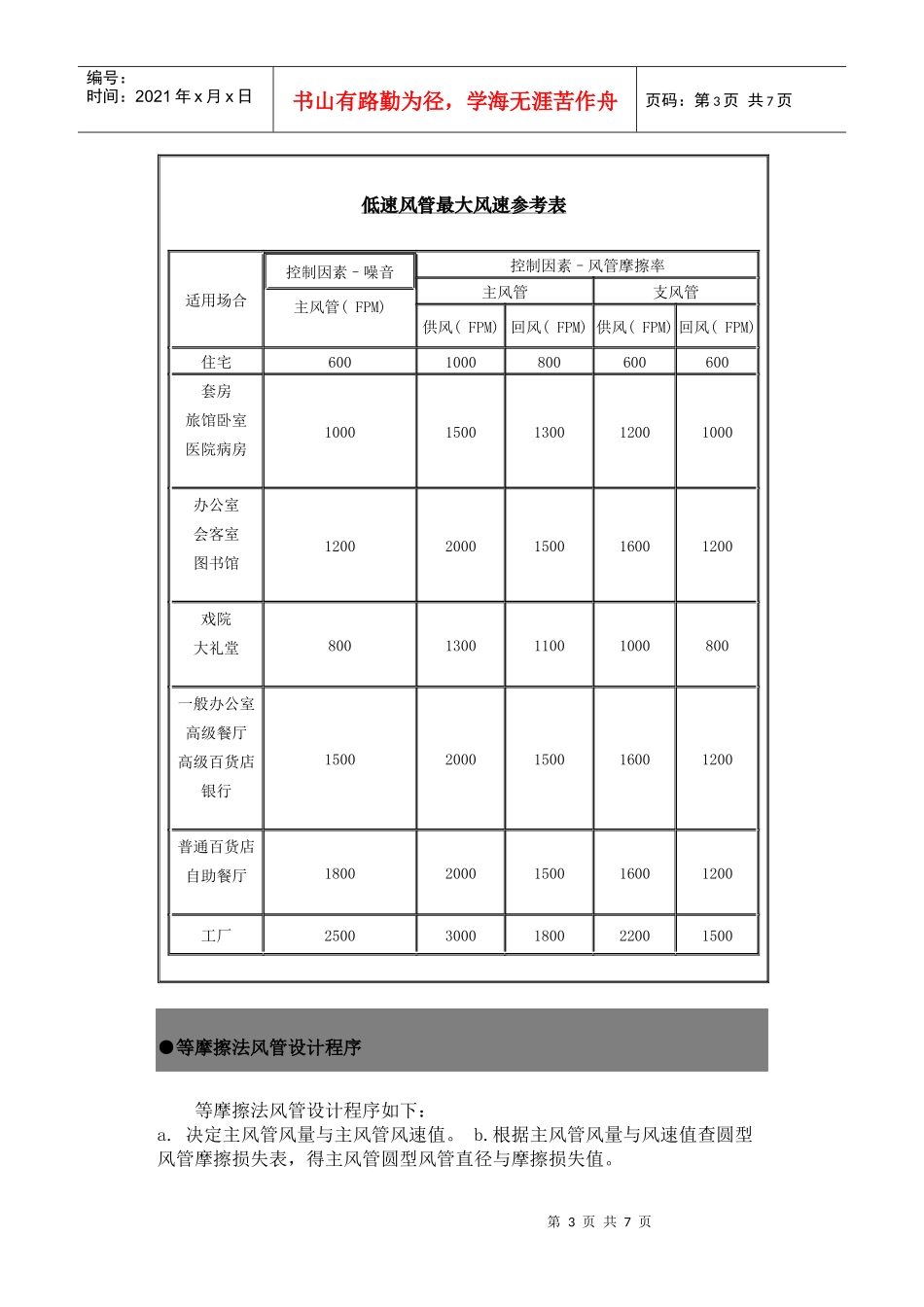

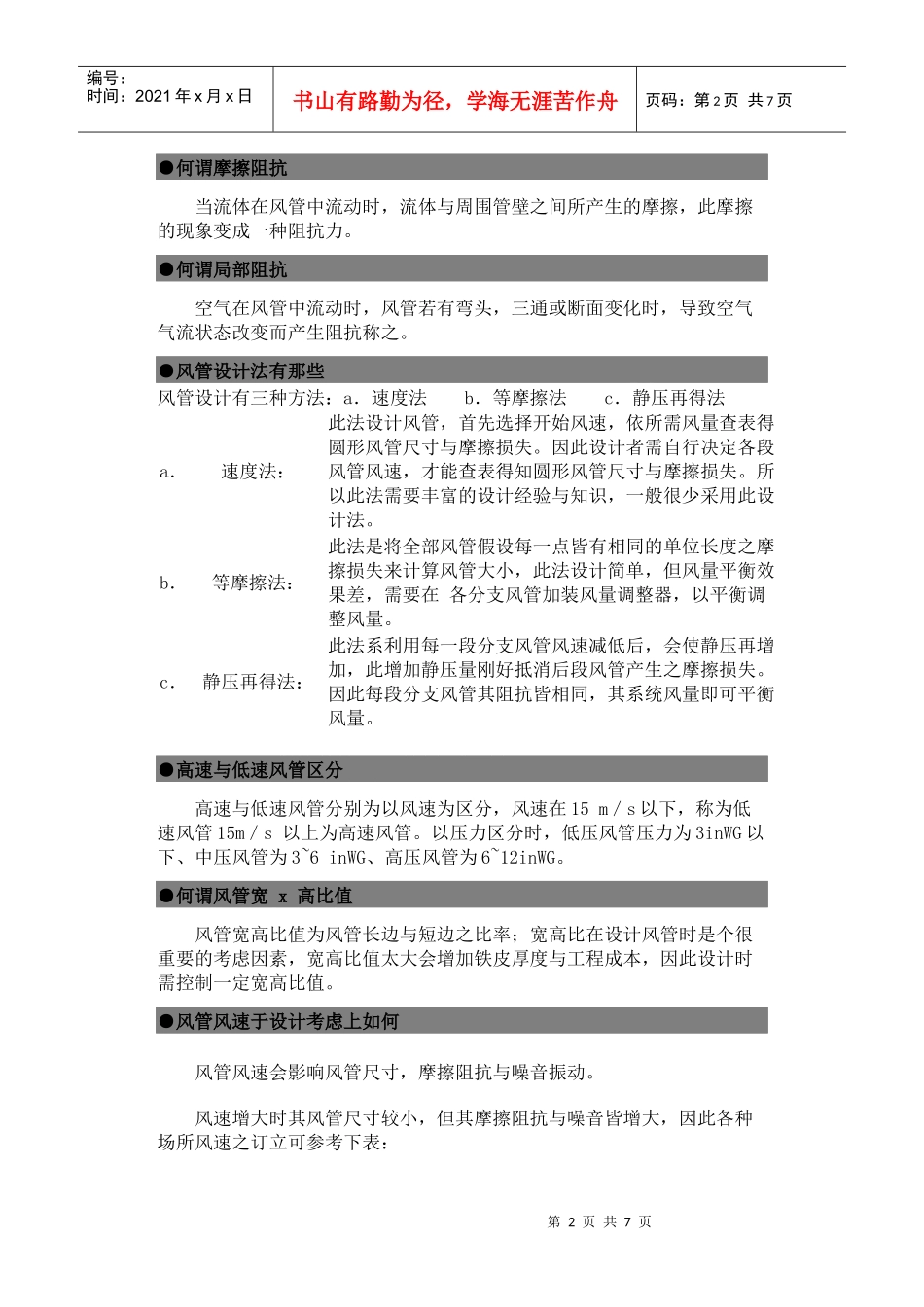

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页风管工程设计数据●何谓静压于风管系统中，当空气在风管中流动，对其管壁产生的摩擦力称之。●何谓动压于风管系统中，当空气在风管中流动，因风速而产生的压力称之。Pv：动压(mmAq)v：风速(m／s)g：重力加速度(m／s²)r：空气比重(kg／m³)●何谓全压于风管系统中，当空气在风管中流动，静压力与动压力之和称之。Pt：全压Pv：动压Ps：全压第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页●何谓摩擦阻抗当流体在风管中流动时，流体与周围管壁之间所产生的摩擦，此摩擦的现象变成一种阻抗力。●何谓局部阻抗空气在风管中流动时，风管若有弯头，三通或断面变化时，导致空气气流状态改变而产生阻抗称之。●风管设计法有那些风管设计有三种方法：a．速度法b．等摩擦法c．静压再得法a．速度法：此法设计风管，首先选择开始风速，依所需风量查表得圆形风管尺寸与摩擦损失。因此设计者需自行决定各段风管风速，才能查表得知圆形风管尺寸与摩擦损失。所以此法需要丰富的设计经验与知识，一般很少采用此设计法。b．等摩擦法：此法是将全部风管假设每一点皆有相同的单位长度之摩擦损失来计算风管大小，此法设计简单，但风量平衡效果差，需要在各分支风管加装风量调整器，以平衡调整风量。c．静压再得法：此法系利用每一段分支风管风速减低后，会使静压再增加，此增加静压量刚好抵消后段风管产生之摩擦损失。因此每段分支风管其阻抗皆相同，其系统风量即可平衡风量。●高速与低速风管区分高速与低速风管分别为以风速为区分，风速在15m／s以下，称为低速风管15m／s以上为高速风管。以压力区分时，低压风管压力为3inWG以下、中压风管为3~6inWG、高压风管为6~12inWG。●何谓风管宽x高比值风管宽高比值为风管长边与短边之比率；宽高比在设计风管时是个很重要的考虑因素，宽高比值太大会增加铁皮厚度与工程成本，因此设计时需控制一定宽高比值。●风管风速于设计考虑上如何风管风速会影响风管尺寸，摩擦阻抗与噪音振动。风速增大时其风管尺寸较小，但其摩擦阻抗与噪音皆增大，因此各种场所风速之订立可参考下表：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页低速风管最大风速参考表适用场合控制因素–噪音主风管(FPM)控制因素–风管摩擦率主风管支风管供风(FPM)回风(FPM)供风(FPM)回风(FPM)住宅6001000800600600套房旅馆卧室医院病房10001500130012001000办公室会客室图书馆12002000150016001200戏院大礼堂800130011001000800一般办公室高级餐厅高级百货店银行15002000150016001200普通百货店自助餐厅18002000150016001200工厂25003000180022001500●等摩擦法风管设计程序等摩擦法风管设计程序如下：a.决定主风管风量与主风管风速值。b.根据主风管风量与风速值查圆型风管摩擦损失表，得主风管圆型风管直径与摩擦损失值。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页圆形风管摩擦损失表第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页c.依各段分支风管风量与摩擦盾损失值查圆型风管摩擦损失表，得各段分支风管圆型风管直径。d.将圆型风管直径用圆型-方型风管换算表，换算出方型风管长宽尺寸。例题：有一风管系统，主风管风量为30000CMH，主风管风速为10m／s，分支风管风量为10000CMH，求其各风管尺寸资料。a.主风管风量为30000CMH，风速为10m／s，查圆型风管摩擦损失表得摩擦损失为0.085mmaq／m，圆型风管直径103cm。b．依分支风管风量10000CMH与摩擦损失0.085mmaq／m，查圆型风管摩擦损失表得分支风管圆型直径为68cm。第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页C．将圆型风管直径换算成方型风管尺寸，查圆型-方型风管换算表：假设主风管高度值为50cm，其宽度为200cm，其方型风管尺寸即200×50cm假设分支风管高度值为40cm，其宽度为140cm，其方型风管尺寸即140...
