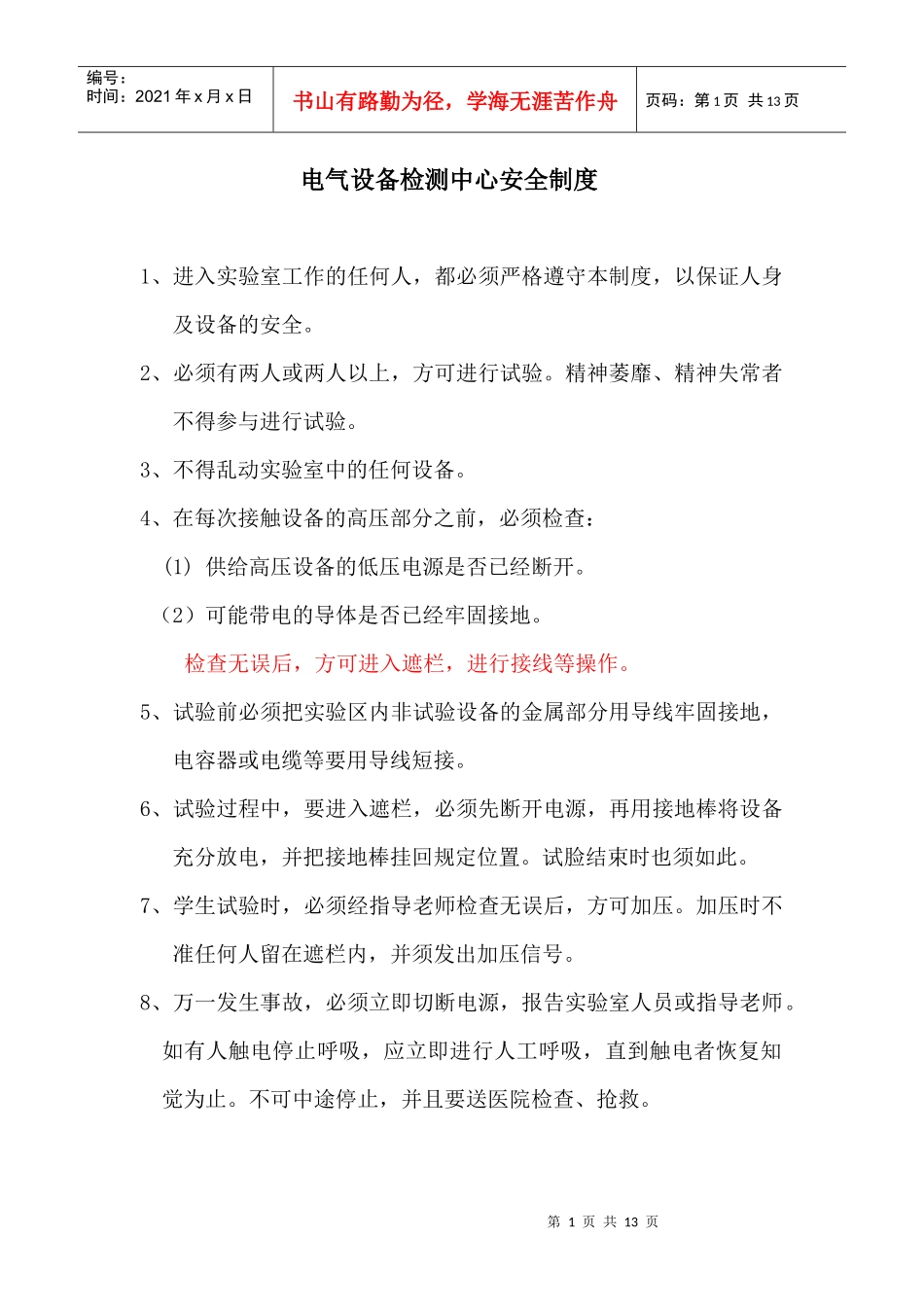

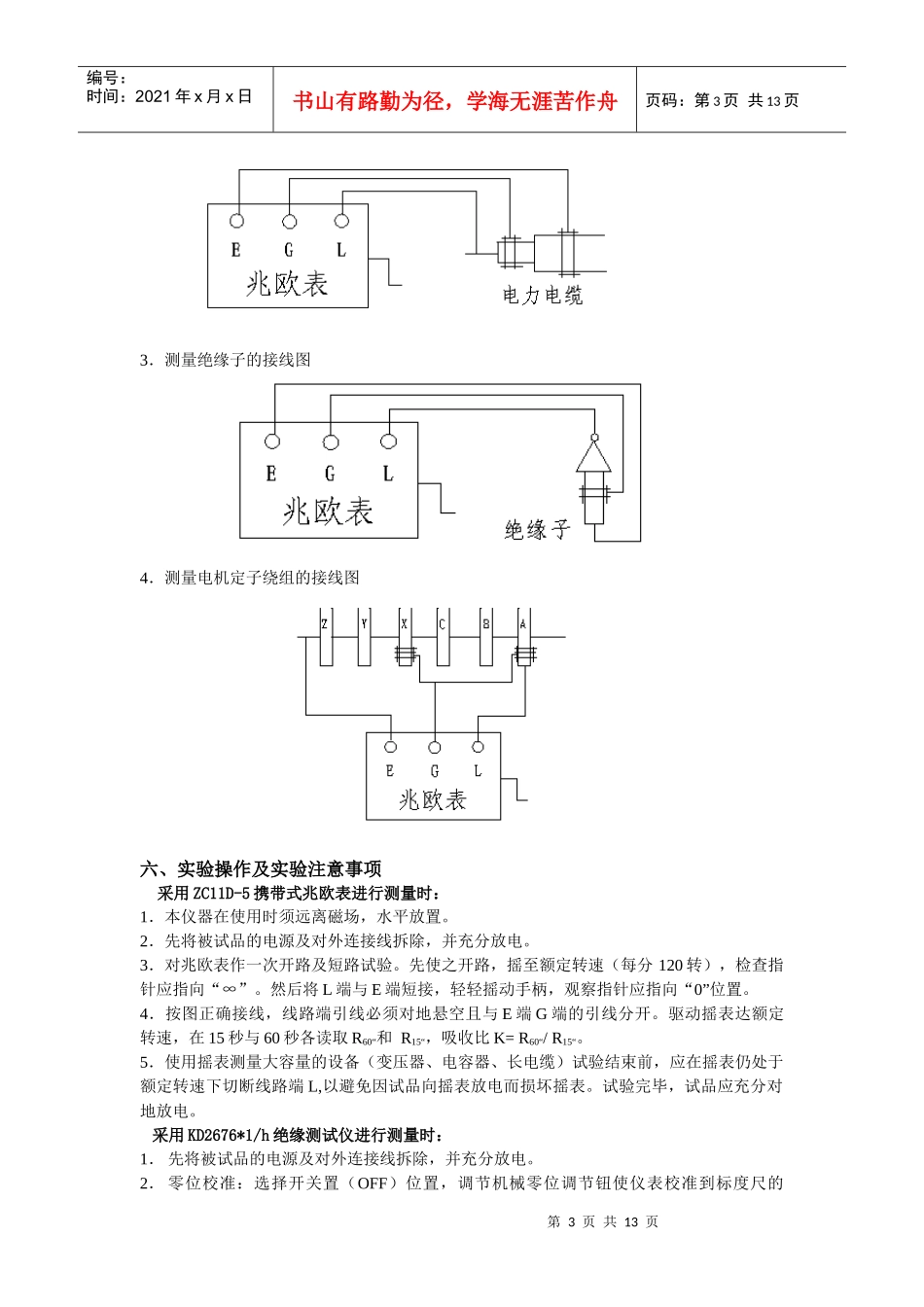

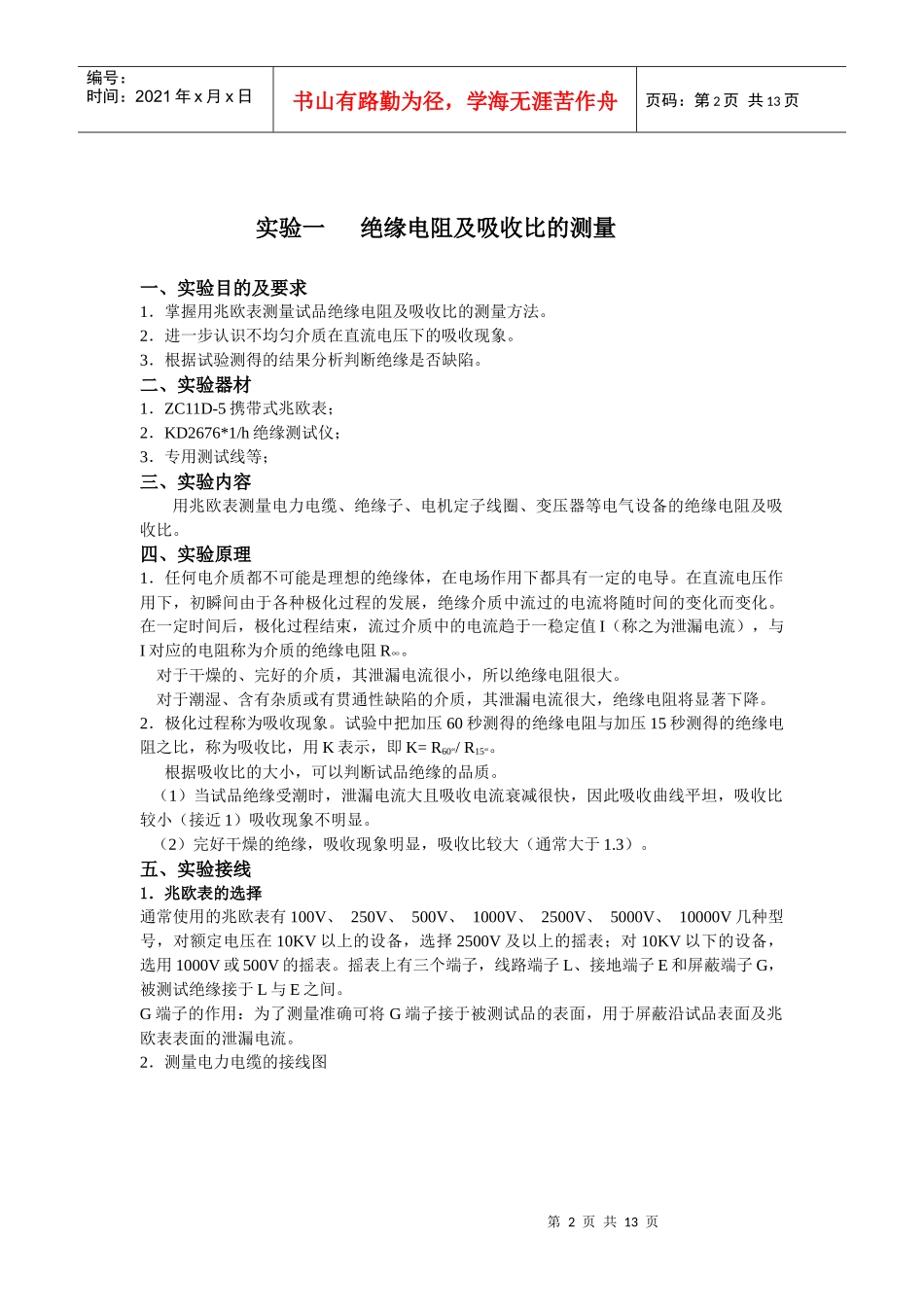

第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页电气设备检测中心安全制度1、进入实验室工作的任何人,都必须严格遵守本制度,以保证人身及设备的安全。2、必须有两人或两人以上,方可进行试验。精神萎靡、精神失常者不得参与进行试验。3、不得乱动实验室中的任何设备。4、在每次接触设备的高压部分之前,必须检查:(1)供给高压设备的低压电源是否已经断开。(2)可能带电的导体是否已经牢固接地。检查无误后,方可进入遮栏,进行接线等操作。5、试验前必须把实验区内非试验设备的金属部分用导线牢固接地,电容器或电缆等要用导线短接。6、试验过程中,要进入遮栏,必须先断开电源,再用接地棒将设备充分放电,并把接地棒挂回规定位置。试脸结束时也须如此。7、学生试验时,必须经指导老师检查无误后,方可加压。加压时不准任何人留在遮栏内,并须发出加压信号。8、万一发生事故,必须立即切断电源,报告实验室人员或指导老师。如有人触电停止呼吸,应立即进行人工呼吸,直到触电者恢复知觉为止。不可中途停止,并且要送医院检查、抢救。第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页实验一绝缘电阻及吸收比的测量一、实验目的及要求1.掌握用兆欧表测量试品绝缘电阻及吸收比的测量方法。2.进一步认识不均匀介质在直流电压下的吸收现象。3.根据试验测得的结果分析判断绝缘是否缺陷。二、实验器材1.ZC11D-5携带式兆欧表;2.KD2676*1/h绝缘测试仪;3.专用测试线等;三、实验内容用兆欧表测量电力电缆、绝缘子、电机定子线圈、变压器等电气设备的绝缘电阻及吸收比。四、实验原理1.任何电介质都不可能是理想的绝缘体,在电场作用下都具有一定的电导。在直流电压作用下,初瞬间由于各种极化过程的发展,绝缘介质中流过的电流将随时间的变化而变化。在一定时间后,极化过程结束,流过介质中的电流趋于一稳定值I(称之为泄漏电流),与I对应的电阻称为介质的绝缘电阻R∞。对于干燥的、完好的介质,其泄漏电流很小,所以绝缘电阻很大。对于潮湿、含有杂质或有贯通性缺陷的介质,其泄漏电流很大,绝缘电阻将显著下降。2.极化过程称为吸收现象。试验中把加压60秒测得的绝缘电阻与加压15秒测得的绝缘电阻之比,称为吸收比,用K表示,即K=R60“/R15“。根据吸收比的大小,可以判断试品绝缘的品质。(1)当试品绝缘受潮时,泄漏电流大且吸收电流衰减很快,因此吸收曲线平坦,吸收比较小(接近1)吸收现象不明显。(2)完好干燥的绝缘,吸收现象明显,吸收比较大(通常大于1.3)。五、实验接线1.兆欧表的选择通常使用的兆欧表有100V、250V、500V、1000V、2500V、5000V、10000V几种型号,对额定电压在10KV以上的设备,选择2500V及以上的摇表;对10KV以下的设备,选用1000V或500V的摇表。摇表上有三个端子,线路端子L、接地端子E和屏蔽端子G,被测试绝缘接于L与E之间。G端子的作用:为了测量准确可将G端子接于被测试品的表面,用于屏蔽沿试品表面及兆欧表表面的泄漏电流。2.测量电力电缆的接线图第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页3.测量绝缘子的接线图4.测量电机定子绕组的接线图六、实验操作及实验注意事项采用ZC11D-5携带式兆欧表进行测量时:1.本仪器在使用时须远离磁场,水平放置。2.先将被试品的电源及对外连接线拆除,并充分放电。3.对兆欧表作一次开路及短路试验。先使之开路,摇至额定转速(每分120转),检查指针应指向“∞”。然后将L端与E端短接,轻轻摇动手柄,观察指针应指向“0”位置。4.按图正确接线,线路端引线必须对地悬空且与E端G端的引线分开。驱动摇表达额定转速,在15秒与60秒各读取R60“和R15“,吸收比K=R60“/R15“。5.使用摇表测量大容量的设备(变压器、电容器、长电缆)试验结束前,应在摇表仍处于额定转速下切断线路端L,以避免因试品向摇表放电而损坏摇表。试验完毕,试品应充分对地放电。采用KD2676*1/h绝缘测试仪进行测量时:1.先将被试品的电源及对外连接线拆除,并充分放电。2.零位校...
