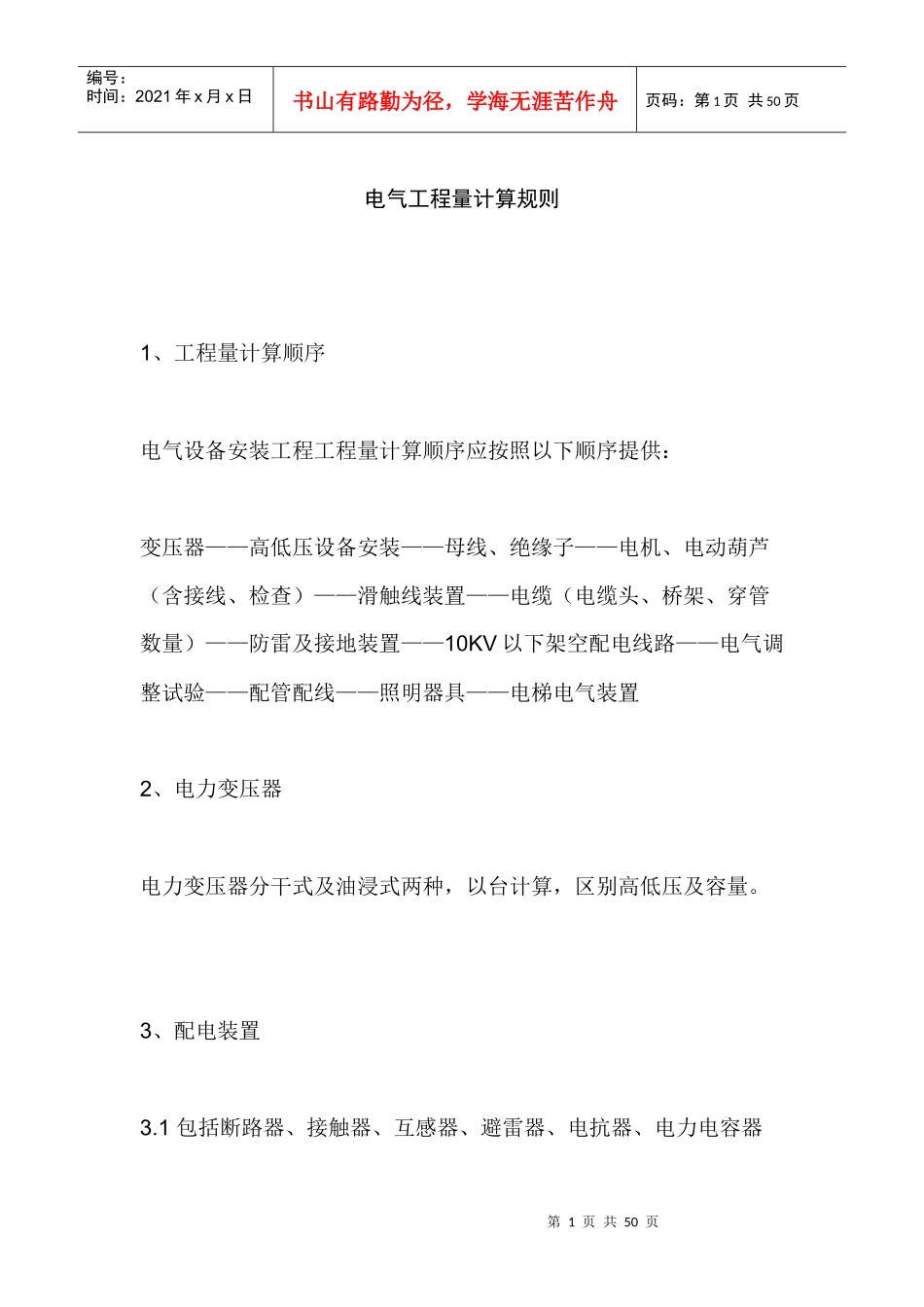

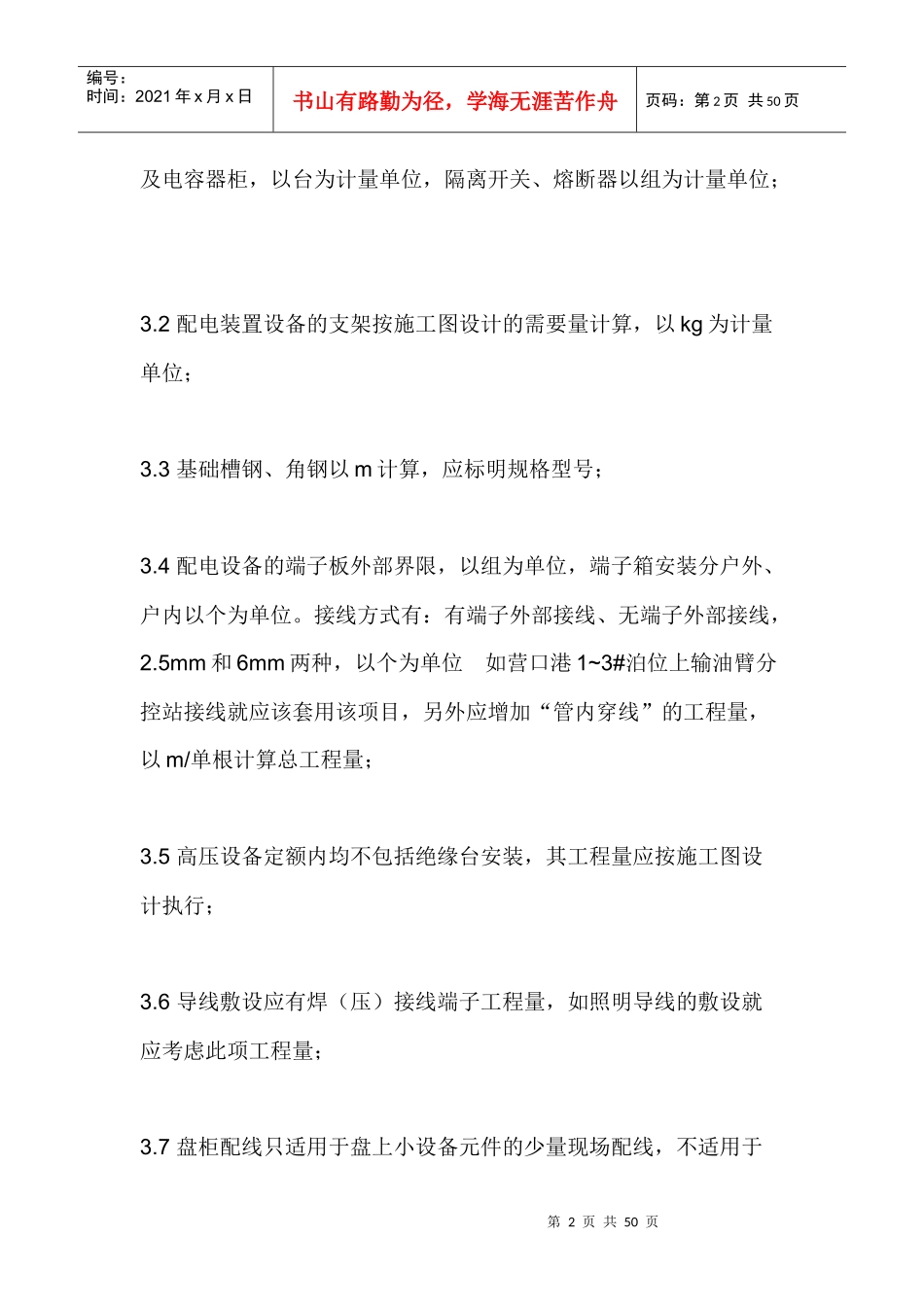

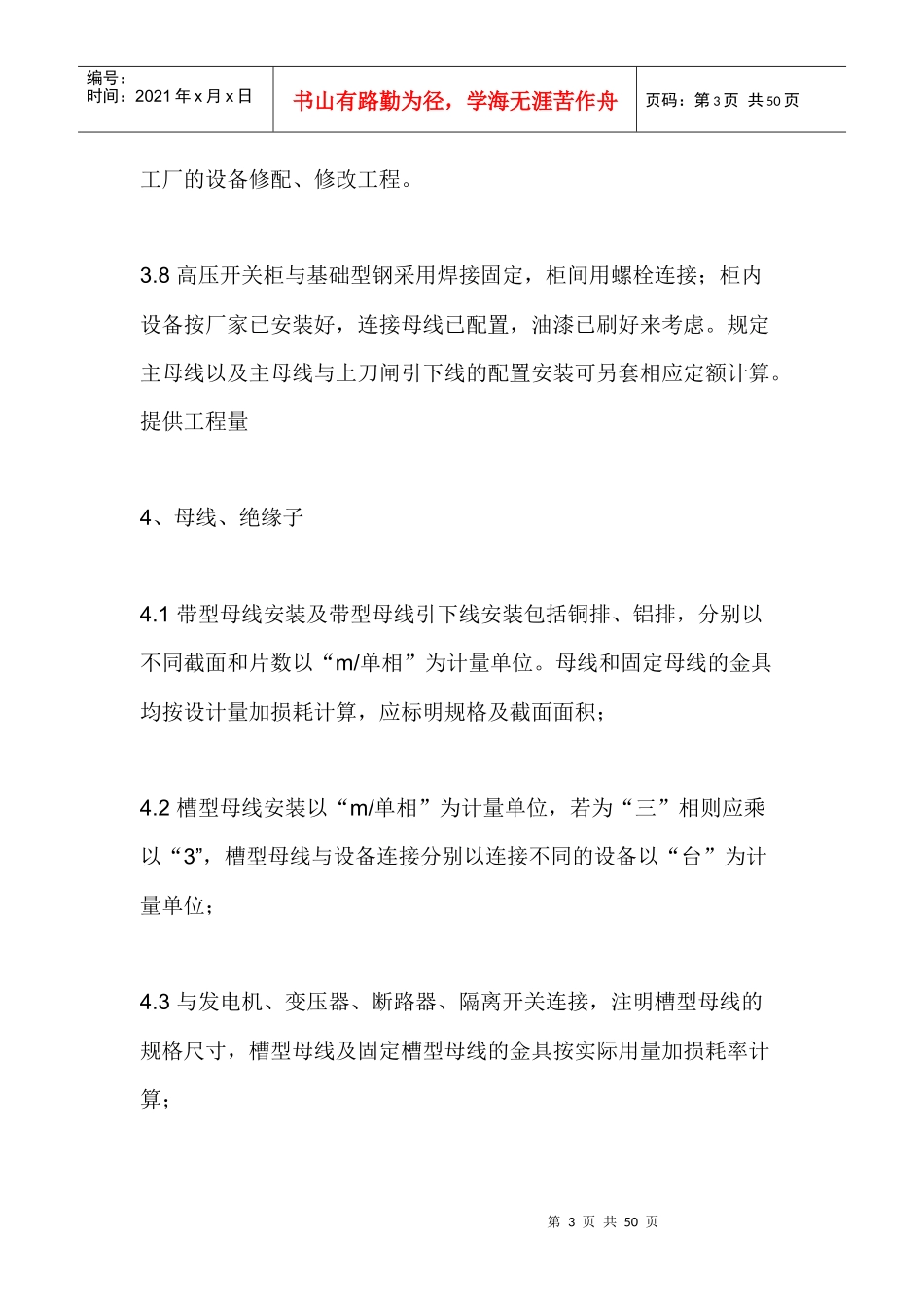

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页电气工程量计算规则1、工程量计算顺序电气设备安装工程工程量计算顺序应按照以下顺序提供：变压器——高低压设备安装——母线、绝缘子——电机、电动葫芦（含接线、检查）——滑触线装置——电缆（电缆头、桥架、穿管数量）——防雷及接地装置——10KV以下架空配电线路——电气调整试验——配管配线——照明器具——电梯电气装置2、电力变压器电力变压器分干式及油浸式两种，以台计算，区别高低压及容量。3、配电装置3.1包括断路器、接触器、互感器、避雷器、电抗器、电力电容器第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页及电容器柜，以台为计量单位，隔离开关、熔断器以组为计量单位；3.2配电装置设备的支架按施工图设计的需要量计算，以kg为计量单位；3.3基础槽钢、角钢以m计算，应标明规格型号；3.4配电设备的端子板外部界限，以组为单位，端子箱安装分户外、户内以个为单位。接线方式有：有端子外部接线、无端子外部接线，2.5mm和6mm两种，以个为单位如营口港1~3#泊位上输油臂分控站接线就应该套用该项目，另外应增加“管内穿线”的工程量，以m/单根计算总工程量；3.5高压设备定额内均不包括绝缘台安装，其工程量应按施工图设计执行；3.6导线敷设应有焊（压）接线端子工程量，如照明导线的敷设就应考虑此项工程量；3.7盘柜配线只适用于盘上小设备元件的少量现场配线，不适用于第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页工厂的设备修配、修改工程。3.8高压开关柜与基础型钢采用焊接固定，柜间用螺栓连接；柜内设备按厂家已安装好，连接母线已配置，油漆已刷好来考虑。规定主母线以及主母线与上刀闸引下线的配置安装可另套相应定额计算。提供工程量4、母线、绝缘子4.1带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“m/单相”为计量单位。母线和固定母线的金具均按设计量加损耗计算，应标明规格及截面面积；4.2槽型母线安装以“m/单相”为计量单位，若为“三”相则应乘以“3”，槽型母线与设备连接分别以连接不同的设备以“台”为计量单位；4.3与发电机、变压器、断路器、隔离开关连接，注明槽型母线的规格尺寸，槽型母线及固定槽型母线的金具按实际用量加损耗率计算；第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页4.4共箱母线安装以m为计量单位。5、控制设备及低压电器5.1控制台、控制箱、配电箱以台计算，应标明箱柜大小尺寸，配电箱区分落地式和悬挂嵌入式两种，控制开关应区分规格、方式以个单位；5.2电缆终端头中间头制作安装中已包括焊、压接线端子，不得重复计算。5.3各种屏、柜、箱、台安装，均未包括端子板的外部接线工作内容，应根据设计图纸计算端子规格、数量。套用外部接线定额（造价用）。6、电机6.1电机系指发电机和电动机的统称，单台重量在3吨以下的电机为小型电机，3~30吨为中型电机，30吨以上的为大型电机；6.2电机分直流、交流，标出功率，防爆与否等；第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页6.3电机干燥项目，以台为单位，功率大小，分大中小型；6.4电机接线为导线则套焊压端子项目，工程量应提供数量、导线规格型号。7、滑触线安装以100m/单相为单位，分规格型号。8、电缆8.1电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：8.1.1横穿道路，按路基宽度两端各增加2m；8.1.2垂直敷设时，管口距地面增加2m；8.1.3穿过建筑物外墙时，按基础外缘以外增加1m；8.1.4穿过排水沟时，按沟壁外缘以外增加1m；第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页8.2电缆敷设按单根以延长米计算，一个沟内（或架上）敷设三根各长100m的电缆，应按300m计算，以次类推；8.3电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表规定增加附...
