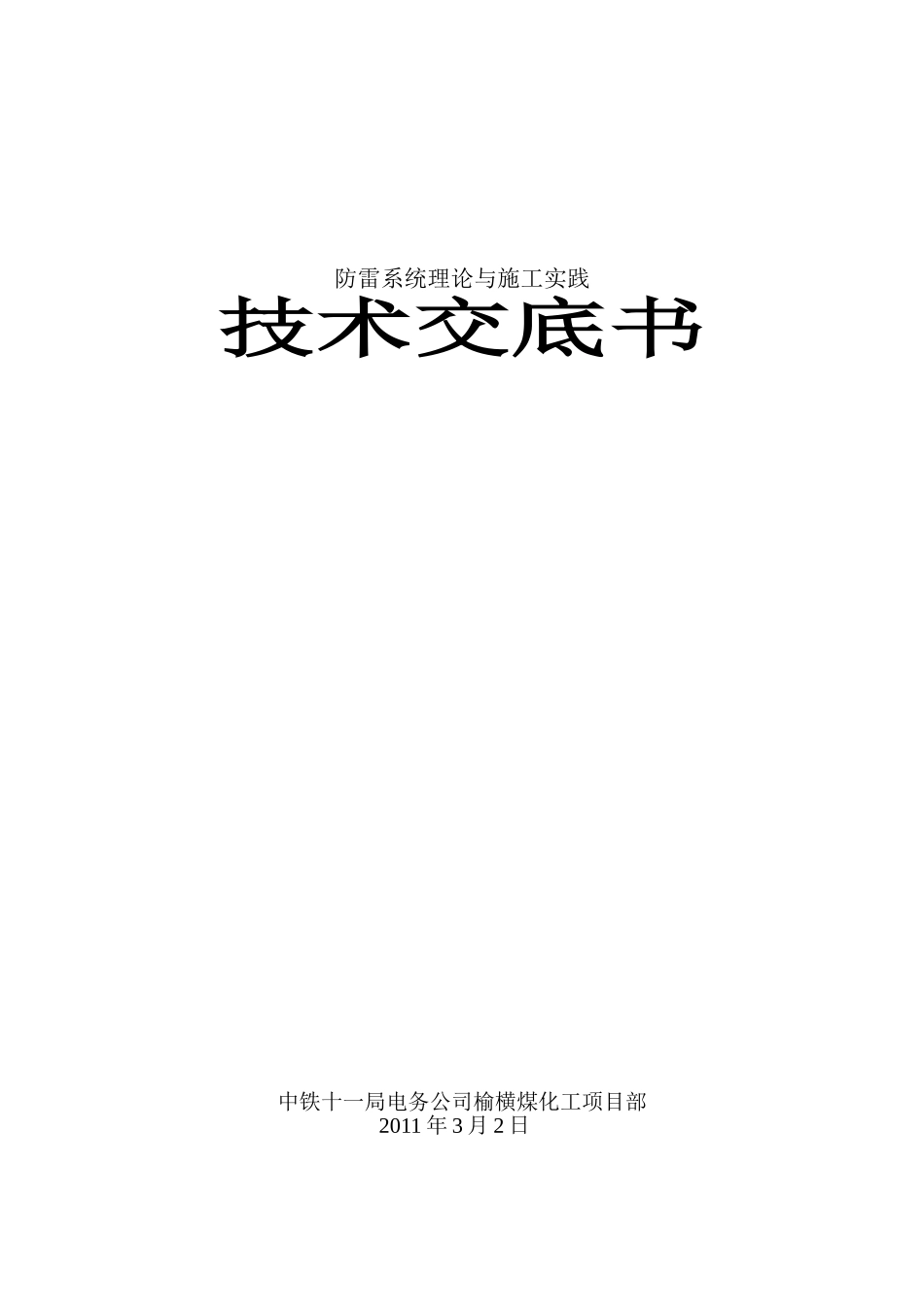

防雷系统理论与施工实践技术交底书中铁十一局电务公司榆横煤化工项目部2011年3月2日技术交底记录表工程名称：榆横煤化工专用线四电工程参加单位工程部、安检员、架子队、现场技术员交底负责人接受负责人交底内容：防雷系统理论与施工实践防雷系统的构成现代建筑物防雷是一项涉及多种学科的综合性科学，是由多方面因素构成的一项系统工程，因此必须作深入细致的调查研究，以综合防雷的观点来考虑，并在工程施工中得到有效的贯彻实施。综合防雷工程包括外部防雷、内部防雷和过压保护。三者之间密切相关，缺一不可。1.外部防雷系统（1）：外部防雷系统是整个防雷中最重要的部分，是保护整个建筑物安全的最重要措施。IEC－102中指出，直击雷的能量强度98%在200kA以下，巨大能量须由外部防雷系统释放，必须尽可能选用可靠有效的避雷针，才能有效接闪，并且必须认真按GB50057-94规范来设计，根据建筑物的防雷类别，选择滚球半径，确定其保护范围。（2）：在工程施工中，还应考虑增加引下线的数量和使用屏蔽电缆，以达到分流和减少磁场强度的目的。（3）：接地系统包括防雷接地，保护接地，工作接地，信号接地，防静电接地等，这几类接地系统彼此的意义，作用和要求是有区别的，常常分设独立接地体，但在遇到雷击时就会出现事故，最常见的是防雷接地系统对其他接地系统因存在电位差而产生反击，从而击坏各类电子设备。根据《建筑物防雷设计规范》，应把所有的接地系统连接起来形成等电位网，国际电工委员会整体防雷理论中，尤其强调了联合接地的要求。（4）：另一方面，考虑到不同的接地线连接一体，会造成不同接地系统互相干扰，为了解决这个问题，在地线的建造中应使用地电位均衡器，将不同地网连接在一起，平时均衡器是断开的，防止干扰，雷击瞬间则导通，使不同地网处在相同的电位上，从而保障了设备的安全。（5）：良好的接地系统是防雷的基本要求，根据《建筑物防雷设计规范》要求，一般机房接地地阻＜4Ω即可。2.内部防雷系统我们要求所有的金属物体均应可靠就近接地做等电位均压联结，特别是设备机房内的金属构件、机箱、门窗均应可靠接地。各种金属管道、线路的屏蔽层应该在进入建筑物时做好接地，使整个系统形成一个大的等电位体，避免设备之间在雷击的瞬间形成电位差而产生二次闪击、闪络，从而造成损坏设备现象。3.过压保护雷电发生时会产生强大的电磁波，在架空导体上感应出过电压。计算机网络系统由耐压能力较低的弱电设备组成，通过各种传输线路与外界相连。长距离的传输线路极易被雷电感应而产生过电压，轻者造成数据传输错误或信号中断，重者击坏设备，造成网络瘫痪。为此，在电源和信号线上安装防雷器，才能有效防止雷电从这些线路入侵从而损坏设备。在选用防雷器时，应遵循多级保护，层层泄能的原则，有效防止感应雷侵害。建筑物防雷分类国家标准GB50057--94(2000年版)《建筑物防雷设计规范》根据建筑物的重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为以下三类。第一类防雷建筑(primarylightning-proofbuilding)。建筑物遇下列情况之一时，应划为第一类防雷建筑。在做防雷设计时，应按第一类防雷建筑物的防雷措施进行。1．凡制造、使用或储存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。2．具有0区或10区爆炸危险环境的建筑物。3．具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。第二类防雷建筑(secondarylightning-proofbuilding)。建筑物遇下列情况之一时，应划为第二类防雷建筑。在做防雷设计时，应按第二类防雷建筑物的防雷措施进行。1．国家级重点文物保护的建筑物。2．国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。3．国家级计算中心、国际通信枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。4．制造、使用或储存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。5．具有1区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致...
