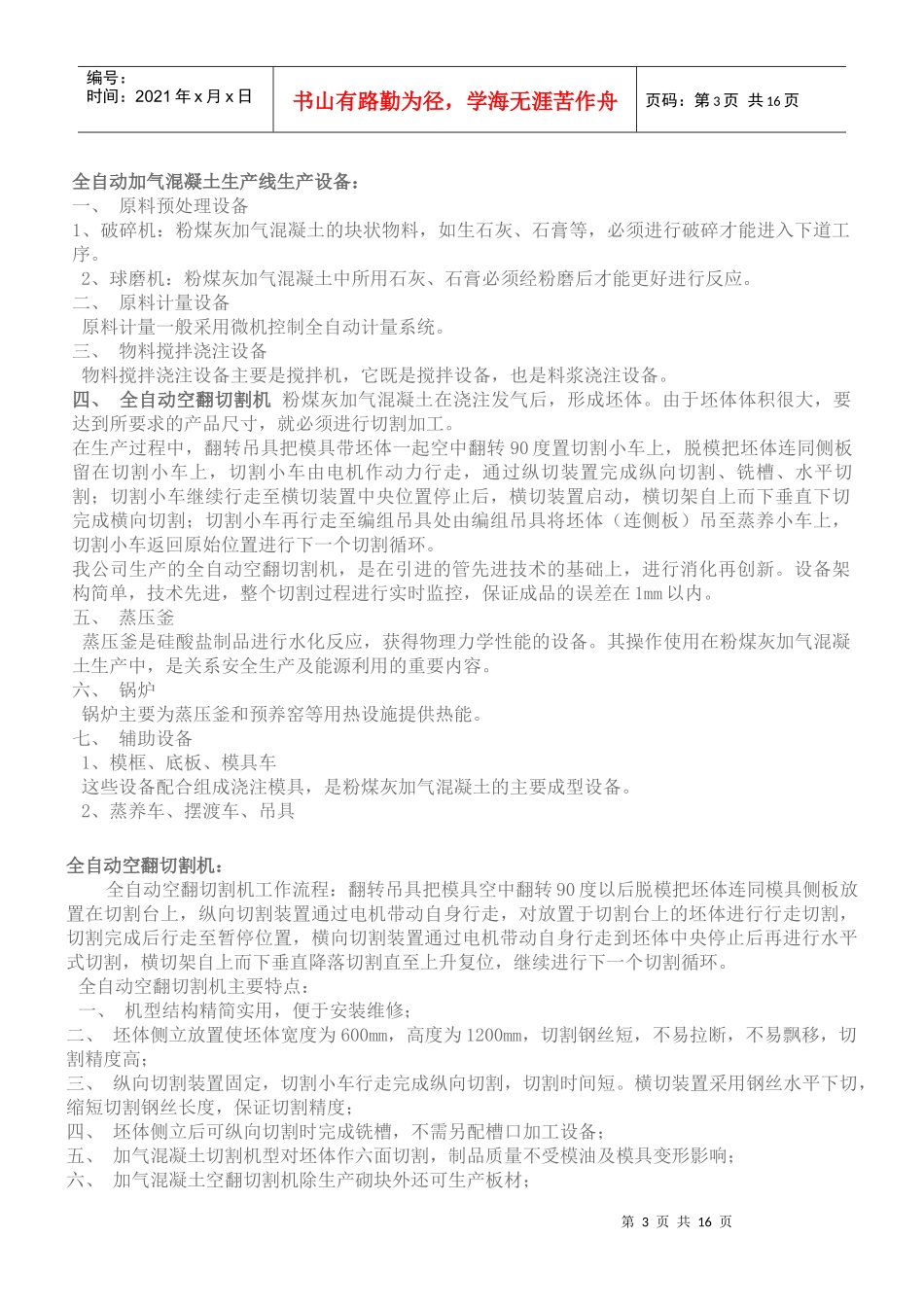

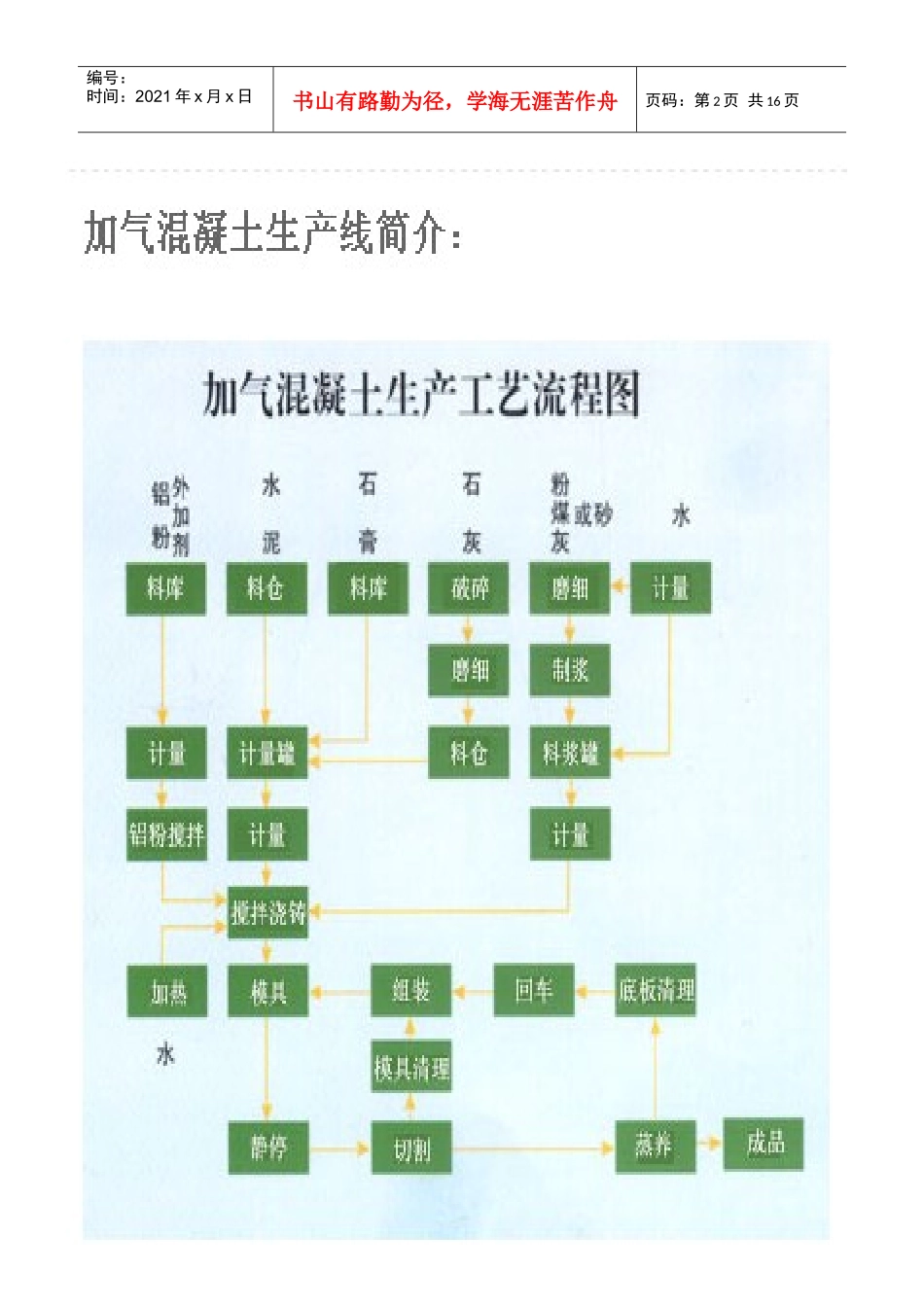

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页加气混凝土砌块最新空翻全自动生产线第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页全自动加气混凝土生产线生产设备：一、原料预处理设备1、破碎机：粉煤灰加气混凝土的块状物料，如生石灰、石膏等，必须进行破碎才能进入下道工序。2、球磨机：粉煤灰加气混凝土中所用石灰、石膏必须经粉磨后才能更好进行反应。二、原料计量设备原料计量一般采用微机控制全自动计量系统。三、物料搅拌浇注设备物料搅拌浇注设备主要是搅拌机，它既是搅拌设备，也是料浆浇注设备。四、全自动空翻切割机粉煤灰加气混凝土在浇注发气后，形成坯体。由于坯体体积很大，要达到所要求的产品尺寸，就必须进行切割加工。在生产过程中，翻转吊具把模具带坯体一起空中翻转90度置切割小车上，脱模把坯体连同侧板留在切割小车上，切割小车由电机作动力行走，通过纵切装置完成纵向切割、铣槽、水平切割；切割小车继续行走至横切装置中央位置停止后，横切装置启动，横切架自上而下垂直下切完成横向切割；切割小车再行走至编组吊具处由编组吊具将坯体（连侧板）吊至蒸养小车上，切割小车返回原始位置进行下一个切割循环。我公司生产的全自动空翻切割机，是在引进的管先进技术的基础上，进行消化再创新。设备架构简单，技术先进，整个切割过程进行实时监控，保证成品的误差在1mm以内。五、蒸压釜蒸压釜是硅酸盐制品进行水化反应，获得物理力学性能的设备。其操作使用在粉煤灰加气混凝土生产中，是关系安全生产及能源利用的重要内容。六、锅炉锅炉主要为蒸压釜和预养窑等用热设施提供热能。七、辅助设备1、模框、底板、模具车这些设备配合组成浇注模具，是粉煤灰加气混凝土的主要成型设备。2、蒸养车、摆渡车、吊具全自动空翻切割机：全自动空翻切割机工作流程：翻转吊具把模具空中翻转90度以后脱模把坯体连同模具侧板放置在切割台上，纵向切割装置通过电机带动自身行走，对放置于切割台上的坯体进行行走切割，切割完成后行走至暂停位置，横向切割装置通过电机带动自身行走到坯体中央停止后再进行水平式切割，横切架自上而下垂直降落切割直至上升复位，继续进行下一个切割循环。全自动空翻切割机主要特点：一、机型结构精简实用，便于安装维修；二、坯体侧立放置使坯体宽度为600mm，高度为1200mm，切割钢丝短，不易拉断，不易飘移，切割精度高；三、纵向切割装置固定，切割小车行走完成纵向切割，切割时间短。横切装置采用钢丝水平下切，缩短切割钢丝长度，保证切割精度；四、坯体侧立后可纵向切割时完成铣槽，不需另配槽口加工设备；五、加气混凝土切割机型对坯体作六面切割，制品质量不受模油及模具变形影响；六、加气混凝土空翻切割机除生产砌块外还可生产板材；第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页七、机型切割过程（翻转、纵切、横切）分不同工位完成，各工位工作简化，操作保养方便。全自动空翻切割机优势：空翻式切割设备的制造工艺复杂，制造成本高相应设备投资大，但在生产中工艺较为简单，便于操作掌握。地翻式切割设备的制造工艺相应较为简单，但生产工艺较难掌握，操作者需经过培训方可熟练操作。全自动加气混凝土生产线全自动加气混凝土生产线全自动加气混凝土生产线主要由破碎系统、粉磨系统、制浆系统、打浆系统、浇注系统、切割系统及蒸养系统来构成。控制系统需要对其中的破碎、粉磨、制浆、打浆、浇注、蒸养过程进行监测与控制。根据生产工艺设计要求，生产自控系统采用典型的两级监控方式。上位机以标准的工业控制计算机（IPC）作为主要的人机界面（HMI），为生产管理级，完成对下位机的监控、生产操作管理等，主要面向操作人员；下位机由可编程控制器（PLC）构成，为基础测控级，完成生产现场的数据采集及过程控制等，面向生产过程。（1）在生产过程中，存在大量的物理量，如压力、温度、称重...
