电缆敷设、接线作业指导书VIP免费

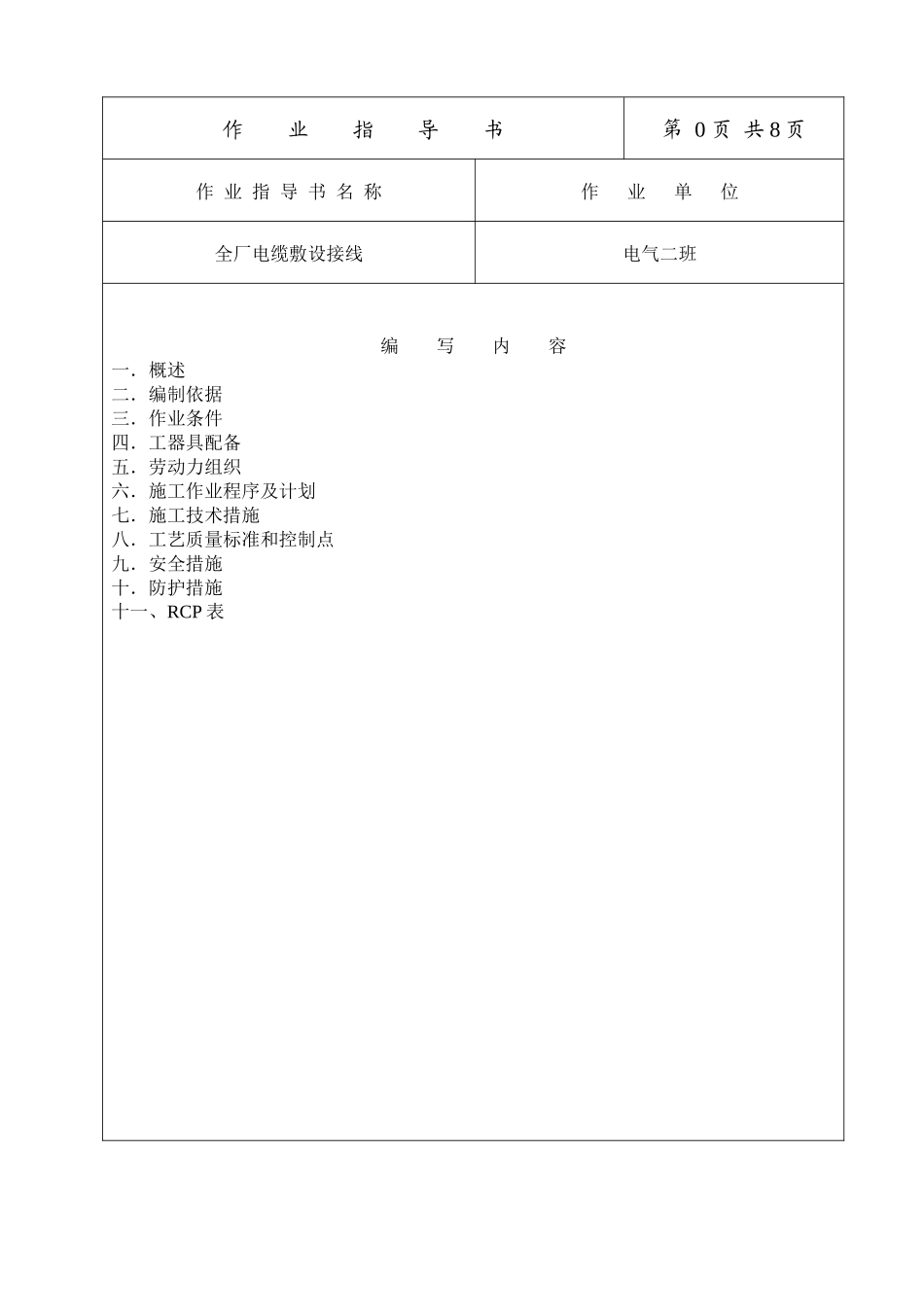

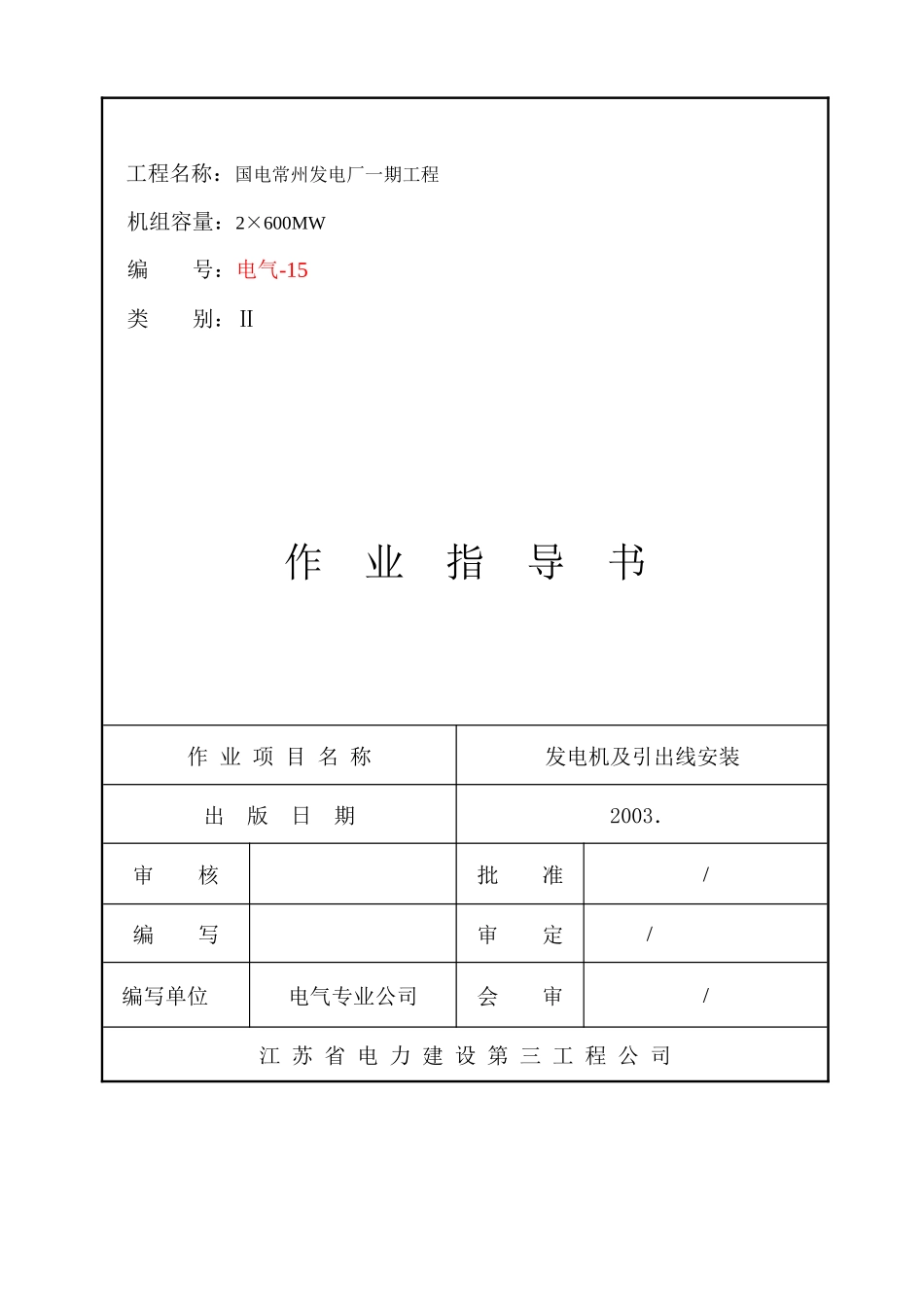

工程名称：国电常州发电厂一期工程机组容量：2×600MW编号：电气-15类别：Ⅱ作业指导书作业项目名称发电机及引出线安装出版日期2003．审核批准/编写审定/编写单位电气专业公司会审/江苏省电力建设第三工程公司作业指导书第0页共8页作业指导书名称作业单位全厂电缆敷设接线电气二班编写内容一．概述二．编制依据三．作业条件四．工器具配备五．劳动力组织六．施工作业程序及计划七．施工技术措施八．工艺质量标准和控制点九．安全措施十．防护措施十一、RCP表作业指导书第1页共4页一、概述1．工程概况2．国电常州发电厂是由国电江苏电力公司投资建设的一个大型火力发电厂。本期工程计划安装2×600MW超临界燃煤汽轮发电机组。由华东电力设计院设计，江苏兴源国电常州电厂工程监理部负责工程监理。主要工作量：1）.汽机房电缆敷设、接线2）.锅炉房电缆敷设、接线3)辅助厂房电缆敷设、接线二、编制依据1．图纸F271S-D1407主厂房电缆敷设F271S-D1408集控楼电缆敷设F271S-D1409输煤系统电缆敷设F271S-D1410炉后及电除尘区域电缆敷设F271S-D1414循环水系统电缆敷设F271S-D1415全厂电缆防火封堵F271S-D1416主厂房动力电缆清册F271S-D1417主厂房控制电缆清册F271S-D1418输煤系统电缆清册F271S-D1419厂区动力电缆清册(一)F271S-D1420厂区控制电缆清册(一)F271S-D1421厂区动力电缆清册(二)F271S-D1422厂区控制电缆清册(二)2.技术规范引用标准a.SDJ279-90中华人民共和国能源部《电力建设施工及验收技术规范》。b.《火电施工质量检验及评定标准》电气篇(1998年版)。c.《电气装置安装工程施工及验收规范》合订版三、作业条件1．施工图纸齐全。2．安装所需材料、设备到现场。3．工器具配备齐全。4．现场具备安装条件。四、工机具配备1．电缆架15付2．兆欧表1只3．剪刀1把4．锯弓4把5．斜口钳10把作业指导书第2页共4页6．热烘枪3把7．螺丝刀10把8．尖嘴钳10把9．剥线钳10把10．小号牌机1台11．大号牌机1台11．大力钳2把五.劳动力组织由电气一、二班负责施工，两名班长，两名组长，主责10人，共25人。六．施工作业程序、计划1．作业程序a.熟悉施工现场和施工图纸及资料。b.电缆领取及检查其绝缘。c.做好电缆敷设前的准备工作。d.技术交底、电缆敷设及整理、验收评定。e.电缆接线及验收评定。2．计划开工日期2005年05月01日3．计划完工日期2006年03月30日七.施工技术措施1）.电缆敷设1.电缆敷设前应具备的条件：桥架安装结束，电缆清册已出版。2.按电缆敷设清册核对电缆规格型号，且将所需电缆运至现场，并对所有电缆进行绝缘检查，做好记录。3.电缆敷设前要进行安全、技术交底，要求技术员、班组长及主要施工人员熟悉现场电缆敷设路径，并做好人员安排。4.电缆敷设工艺质量要求a.电缆敷设必须单根敷设，最多不超过两根。b.电缆排放整齐、无交叉、扭绞。c.电缆排列整齐、编排平整，统一用黑扎线绑扎。d.电缆拐弯弧度必须一致。e.电缆预留长度必须合适。2）.电缆头制作安装和接线1.本工程电缆头采用热缩管烘制，线头标志统一制作。2.在电缆进入盘台时，必须编成一排，禁止交叉，统一用黑色电缆芯线编制。3.电缆头排列绑扎必须整齐、牢固，如盘内无绑扎固定处，必须制作眼子角铁，安装在盘内，作为电缆头绑扎用。4.电缆头制作安装工序a.电缆开剥：电缆进盘绑扎完毕后，根据绑扎位置，用割刀进行开剥，开剥时注意不得伤害线芯，在开剥每根电缆前，做好临时号牌并绑扎在电缆上。b.热缩管烘制：电缆全部开剥完后，将每根电缆芯线散开、垂直，套上热缩管，进行烘制，烘制时必须注意使热缩管受热均匀，以免变形。作业指导书第3页共4页c.排线：电缆头绑扎牢固后，将电缆一根一根的绑成一束，注意电缆芯线纹理保持清晰，芯线束排放要横平、竖直。d.抽芯：根据接线图，将每根芯线在所接端子排位置抽出，套上小白头，抽芯要从线芯束后部抽出。e.接线：电缆芯线按一定的长度将多余的长度减去，用剥线钳将芯线外绝缘层剥去，注意剥线长度要合适，然后将线芯牢牢接在端子上。f.接线的正确率要达到100％，不得有线头脱落。3）.保护管安装a.保护管的内径一般为电缆束外径的1.5~2倍，保护管的弯曲角度应不小于90度，其...
