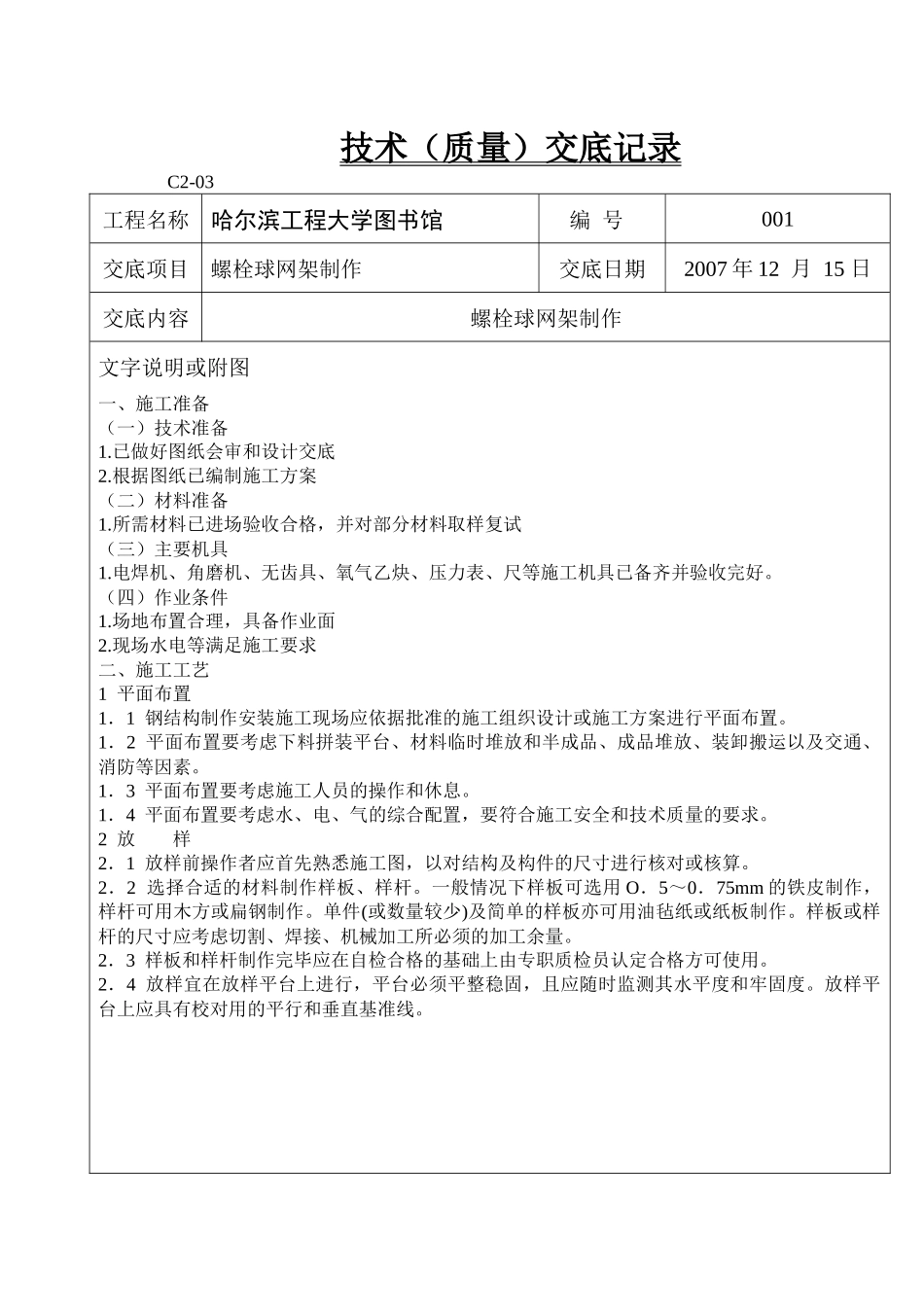

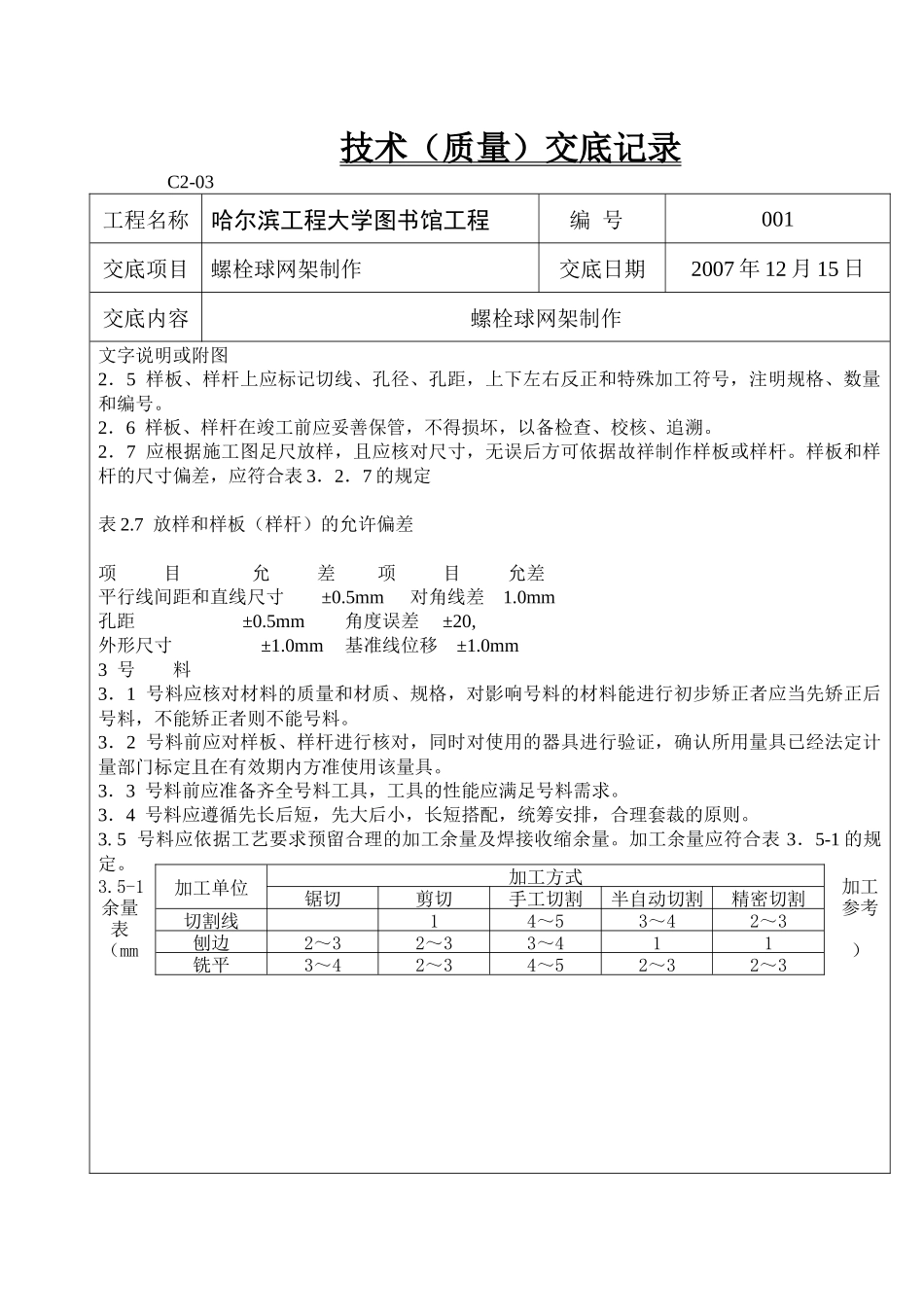

技术（质量）交底记录C2-03工程名称哈尔滨工程大学图书馆编号001交底项目螺栓球网架制作交底日期2007年12月15日交底内容螺栓球网架制作文字说明或附图一、施工准备（一）技术准备1.已做好图纸会审和设计交底2.根据图纸已编制施工方案（二）材料准备1.所需材料已进场验收合格，并对部分材料取样复试（三）主要机具1.电焊机、角磨机、无齿具、氧气乙炔、压力表、尺等施工机具已备齐并验收完好。（四）作业条件1.场地布置合理，具备作业面2.现场水电等满足施工要求二、施工工艺1平面布置1．1钢结构制作安装施工现场应依据批准的施工组织设计或施工方案进行平面布置。1．2平面布置要考虑下料拼装平台、材料临时堆放和半成品、成品堆放、装卸搬运以及交通、消防等因素。1．3平面布置要考虑施工人员的操作和休息。1．4平面布置要考虑水、电、气的综合配置，要符合施工安全和技术质量的要求。2放样2．1放样前操作者应首先熟悉施工图，以对结构及构件的尺寸进行核对或核算。2．2选择合适的材料制作样板、样杆。一般情况下样板可选用O．5～0．75mm的铁皮制作，样杆可用木方或扁钢制作。单件(或数量较少)及简单的样板亦可用油毡纸或纸板制作。样板或样杆的尺寸应考虑切割、焊接、机械加工所必须的加工余量。2．3样板和样杆制作完毕应在自检合格的基础上由专职质检员认定合格方可使用。2．4放样宜在放样平台上进行，平台必须平整稳固，且应随时监测其水平度和牢固度。放样平台上应具有校对用的平行和垂直基准线。技术（质量）交底记录C2-03工程名称哈尔滨工程大学图书馆工程编号001交底项目螺栓球网架制作交底日期2007年12月15日交底内容螺栓球网架制作文字说明或附图2．5样板、样杆上应标记切线、孔径、孔距，上下左右反正和特殊加工符号，注明规格、数量和编号。2．6样板、样杆在竣工前应妥善保管，不得损坏，以备检查、校核、追溯。2．7应根据施工图足尺放样，且应核对尺寸，无误后方可依据故祥制作样板或样杆。样板和样杆的尺寸偏差，应符合表3．2．7的规定表2.7放样和样板（样杆）的允许偏差项目允差项目允差平行线间距和直线尺寸±0.5mm对角线差1.0mm孔距±0.5mm角度误差±20,外形尺寸±1.0mm基准线位移±1.0mm3号料3．1号料应核对材料的质量和材质、规格，对影响号料的材料能进行初步矫正者应当先矫正后号料，不能矫正者则不能号料。3．2号料前应对样板、样杆进行核对，同时对使用的器具进行验证，确认所用量具已经法定计量部门标定且在有效期内方准使用该量具。3．3号料前应准备齐全号料工具，工具的性能应满足号料需求。3．4号料应遵循先长后短，先大后小，长短搭配，统筹安排，合理套裁的原则。3.5号料应依据工艺要求预留合理的加工余量及焊接收缩余量。加工余量应符合表3．5-1的规定。3.5-1加工余量参考表（mm）加工单位加工方式锯切剪切手工切割半自动切割精密切割切割线14～53～42～3刨边2～32～33～411铣平3～42～34～52～32～3技术（质量）交底记录C2-03工程名称哈尔滨工程大学图书馆工程编号001交底项目螺栓球网架制作交底日期2007年12月15日交底内容螺栓球网架制作文字说明或附图4半成品加工4．1钢结构下料可采用机械加工与火焰切割两类。厚度大于等于12mm的板材宜采用自动或半自动切割机切割。厚度小于12mm的板材宜采用剪板机剪切，而不规则零件或单件采用手割炬进行气割。小于或等于∠90x10的角钢可采用型钢切割机或无齿锯切割。4．2有色金属、不锈钢及其复合材料宜采用机械切割、无齿锯或等离子切割。4．3碳素结构钢在环境温度低于—20℃时，低合金结构钢在环境温度低于—15℃时不得进行剪切和冲孔。4．4下料前应按施工图或施工工艺卡核对号料的质量及数量，材料上的号线应清楚正确，标识、样冲或代号应清楚正确，发现问题应及时报告专业工程师或技术质量负责人处理。4．5机械剪切的零件，切口应平整，剪切件的允许偏差应符合表3．5．5的规定。表3.5.5机械剪切的允许偏差（mm）项目允许偏差零件宽度、长度±3.0边缘缺棱1.0型钢端部垂直度2.04．6火焰气割前应将钢材切割区表面的铁锈、油泥等污物清理干净，气割后应清除熔渣和飞溅物。气割的允许偏差应符合表3．5．6的规定...
