汽轮发电机及凝汽器吊装方案VIP专享VIP免费

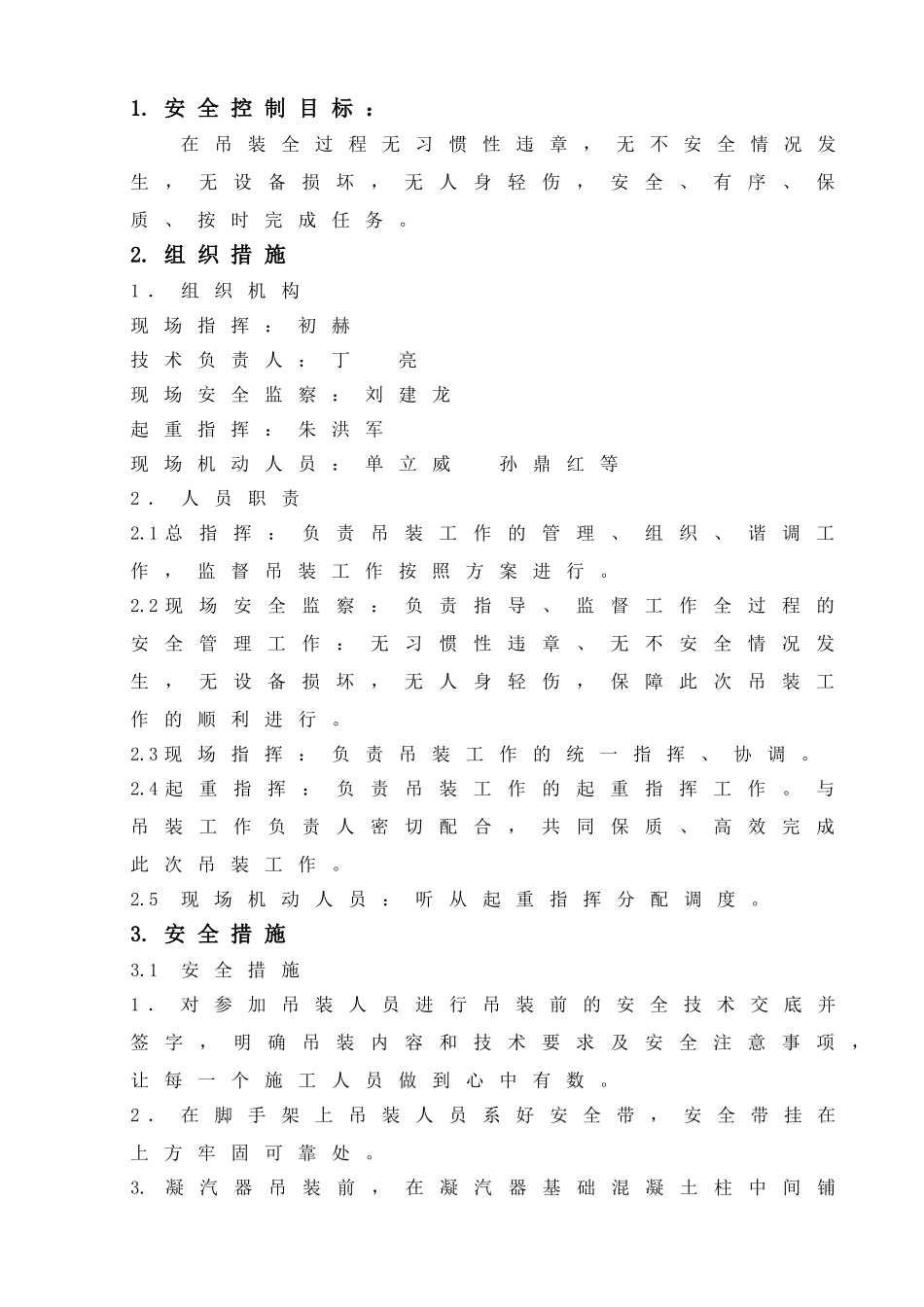

目录1.安全控制目标：第2页2.组织措施第2页3.安全措施第2页4.技术措施第3页5.管理措施：第3页6．质量要求、作业准备工作及条件第4页7．施工方法、步骤及作业程序第5页8.施工危险因素和环境因素辨识及控制对策表第18页1.安全控制目标：在吊装全过程无习惯性违章，无不安全情况发生，无设备损坏，无人身轻伤，安全、有序、保质、按时完成任务。2.组织措施1．组织机构现场指挥：初赫技术负责人：丁亮现场安全监察：刘建龙起重指挥：朱洪军现场机动人员：单立威孙鼎红等2．人员职责2.1总指挥：负责吊装工作的管理、组织、谐调工作，监督吊装工作按照方案进行。2.2现场安全监察：负责指导、监督工作全过程的安全管理工作：无习惯性违章、无不安全情况发生，无设备损坏，无人身轻伤，保障此次吊装工作的顺利进行。2.3现场指挥：负责吊装工作的统一指挥、协调。2.4起重指挥：负责吊装工作的起重指挥工作。与吊装工作负责人密切配合，共同保质、高效完成此次吊装工作。2.5现场机动人员：听从起重指挥分配调度。3.安全措施3.1安全措施1．对参加吊装人员进行吊装前的安全技术交底并签字，明确吊装内容和技术要求及安全注意事项，让每一个施工人员做到心中有数。2．在脚手架上吊装人员系好安全带，安全带挂在上方牢固可靠处。3.凝汽器吊装前，在凝汽器基础混凝土柱中间铺设安全网，在混凝土柱两侧搭设脚手架，脚手架上部铺设跳板，跳板两侧用铁丝绑扎牢固，脚手架高度低于混凝土柱顶部约500mm。两侧脚手架应配制临时爬梯，并做好做固定措施，严禁立杆攀爬。4．使用手动葫芦、钢丝绳有出厂合格证，使用前做好起重的安全措施。5.参加吊装工作的起重指挥、吊车司机均要持证上岗。6.参加吊装人员需严格按本方案内容进行施工。7．起重指挥发出信号明确，吊车司机必须听从起重指挥信号进行操作。8．吊装的履带吊车应做过负荷试验，且试验合格，且吊装用的钢丝绳有出厂合格证或现场试验合格。设备棱角处应加半圆管、铅皮、木方衬垫，防止钢丝绳损坏，遗留事故隐患。9．认真做好吊装前的准备工作，整理好吊装用钢丝绳、吊车用走道板等。10．施工前施工区域布置好警戒带，吊装成员严守工作纪律，听从指挥服从命令，不得擅离岗位。与吊装无关人员不得进入工作区域。11.吊件起吊距地面100mm，停留10min，前面检查吊车工况。12.设专人监督搬起架不得与梁柱相碰。13.吊件重量达到吊车负荷90%以上，必须办理起重安全施工作业票后，方可进行吊装作业。3.2安全强制性条文a.吊件和起重臂下方严禁有人。b.吊件吊起10cm时应暂停，检查制动装置，确认完好后方可继续起吊。c.吊件严禁从人身或驾驶室上空越过。d.起重臂及吊件上严禁有人或有浮置物。e.起吊速度均匀、平稳，不得突然起落。f.吊挂钢丝绳间的夹角不得大于120°。g.吊件不得长时间悬空停留；短时间停留时，操作人员、指挥人员不得离开工作岗位。h.起重机运转时，不得进行检修。i.工作结束后，起重机的各部应恢复原状。4.技术措施4.1对参加吊装人员进行吊装前的安全技术交底并签字，明确吊装内容和技术要求及安全注意事项，让每一个施工人员做到心中有数。4.2在吊装过程中，吊车维修人员应在现场，以保证吊车在吊装过程中运行正常。4.3吊装用吊车应做过负荷试验，且试验合格，且吊装用的钢丝绳有出厂合格证或试验合格。4.4吊装过程中应由专人进行监视，以免发生磕碰。4.5吊装过程中吊车旋转半径控制在10m以内,凝汽器吊装控制在12m以内。4.6吊装作业前将设备两端绑扎缆风绳，以便于地面人员控制设备空中的位置及其稳定性。4.7吊装前汽轮发电机及耦合器基础按预先指定位置放置枕木，待定位器调整位置后，用四台50t千斤顶放置在定位器上。4.8凝汽器吊装前在凝汽器预埋件上按图纸要求放置调整垫铁，调整垫铁标高及横纵向中心偏差不得超过1mm。4.9吊装完毕后将汽轮机、发电机、耦合器用苫布苫好，做好防潮、防冻及防腐措施，并在设备旁挂警示标牌，做好成品保护措施。5.管理措施：1．参加吊装工作的人员必须参加入厂前的安全教育，认真学习《电业安全工作规程》和本方案。2．根据现场实际情况，工作负责人、工程技术人员和工人的技术素质必须满足工程项目安全、...
