基于MSP430单片机的信号发生器设计VIP免费

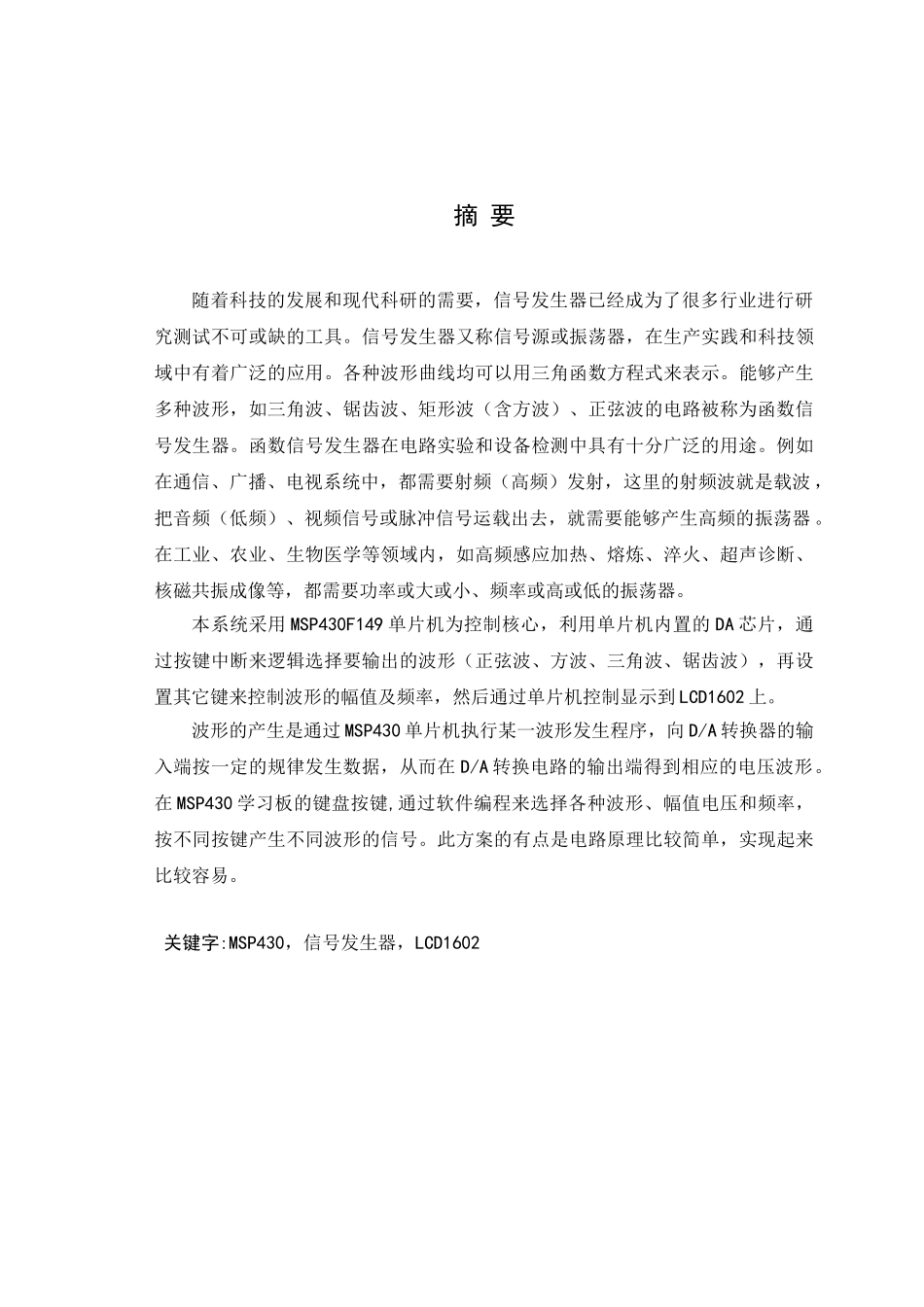

题目名称：基于MSP430的信号发生器设计姓名：彭从锋班级：电信111学号：201133285113日期：2014/7/08摘要随着科技的发展和现代科研的需要，信号发生器已经成为了很多行业进行研究测试不可或缺的工具。信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。各种波形曲线均可以用三角函数方程式来表示。能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。函数信号发生器在电路实验和设备检测中具有十分广泛的用途。例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器。本系统采用MSP430F149单片机为控制核心，利用单片机内置的DA芯片，通过按键中断来逻辑选择要输出的波形（正弦波、方波、三角波、锯齿波），再设置其它键来控制波形的幅值及频率，然后通过单片机控制显示到LCD1602上。波形的产生是通过MSP430单片机执行某一波形发生程序，向D/A转换器的输入端按一定的规律发生数据，从而在D/A转换电路的输出端得到相应的电压波形。在MSP430学习板的键盘按键,通过软件编程来选择各种波形、幅值电压和频率，按不同按键产生不同波形的信号。此方案的有点是电路原理比较简单，实现起来比较容易。关键字:MSP430，信号发生器，LCD1602前言计算机和集成技术的高速发展，电子电路的分析与设计及相应专业课程的教学与实验所采用的方式与方法都发生了重大变化，特别是电子设计自动化系统中所包含的测试测量技术已经成为现代教育技术的重要组成部分，在高校的各个电子相关的实验室中，都需要开发和测试各种复杂的电路或子系统，其通常要求从没有上市的或很难获得的元器件或传感器中提取额外的信号，由此可见信号发生器已经成为了很多行业进行研究测试不可或缺的工具。信号发生器既可以构成独立的信号源，也可以是高性能网络分析仪、频谱仪及其它自动测试设备的组成部分。信号发生器的关键技术是多种高性能仪器的支撑技术，因为它能够提供高质量的精密信号源及扫频源，可使相应系统的检测过程大大简化，降低检测费用并极大地提高检测精度。1)美国安捷伦生产的33250A型函数/任意波形发生器可以产生稳定、精确和低失真的任意波形，其输出频率范围为1μHz～80MHz，而输出幅度为10mVpp～10Vpp；该公司生产的8648D射频信号发生器的频率覆盖范围更可高达9kHz～4GHz。2)美国泰克生产的DTG5000信号发生器的采样率达到最高3.35Gb/s(数据)3)国产SG1060数字合成信号发生器能双通道同时输出高分辨率、高精度、高可靠性的各种波形，频率覆盖范围为1μHz～60MHz；4)国产S1000型数字合成扫频信号发生器通过采用新技术、新器件实现高精度、宽频带的扫频源，同时应用DDS和锁相技术，使频率范围从1MHz～1024MHz能精确地分辨到100Hz，它既是一台高精度的扫频源，同时也是一台高精度的标准信号发生器。还有很多其它类型的信号发生器，他们各有各的优点，但是相信信号发生器总的趋势将向着宽频率覆盖、高频率精度、多功能、多用途、自动化和智能化方向发展。目录第1章概述.....................................................................................................................................11.1信号发生器设计背景.........................................................................................................11.2信号发生器的发展现状.....................................................................................................21.3本设计采用的研究方法和技术路线.................................................................................2第2章芯片介绍..............................................................................................................................42.1MSP430单片机技术的发展特点及应用..................
