电子仪器仪表装调工初级VIP免费

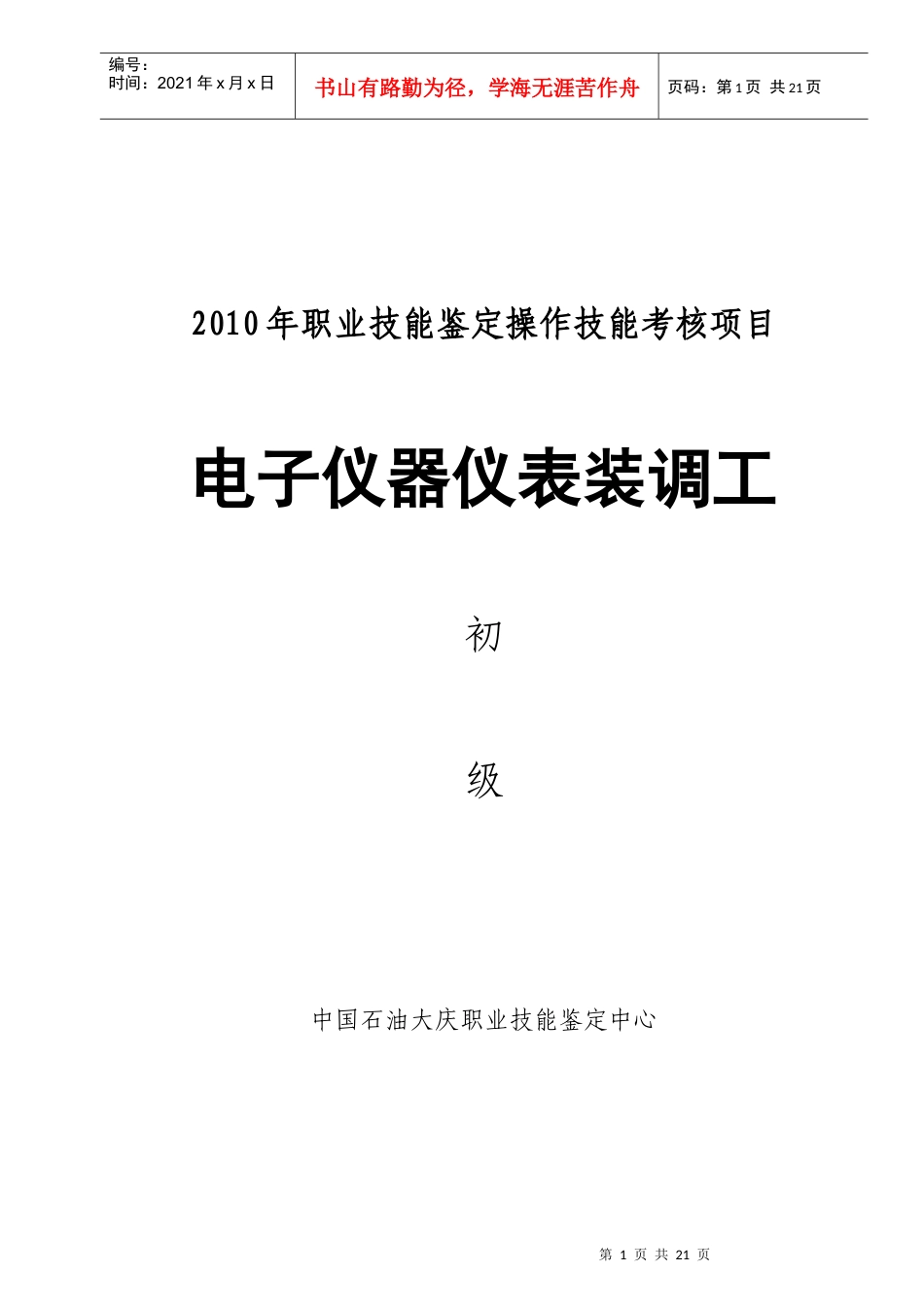

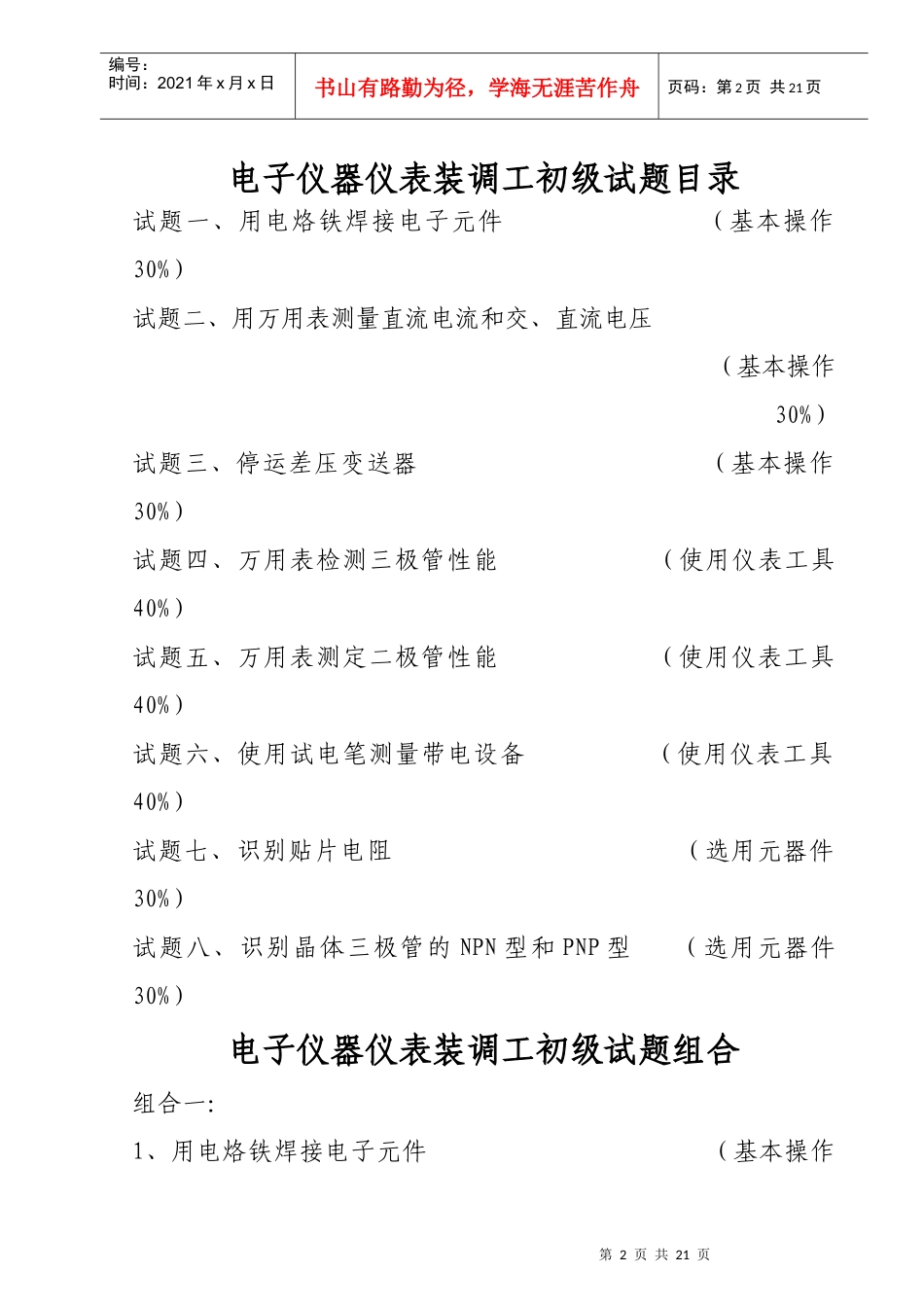

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页2010年职业技能鉴定操作技能考核项目电子仪器仪表装调工初级中国石油大庆职业技能鉴定中心第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页电子仪器仪表装调工初级试题目录试题一、用电烙铁焊接电子元件（基本操作30%）试题二、用万用表测量直流电流和交、直流电压（基本操作30%）试题三、停运差压变送器（基本操作30%）试题四、万用表检测三极管性能（使用仪表工具40%）试题五、万用表测定二极管性能（使用仪表工具40%）试题六、使用试电笔测量带电设备（使用仪表工具40%）试题七、识别贴片电阻（选用元器件30%）试题八、识别晶体三极管的NPN型和PNP型（选用元器件30%）电子仪器仪表装调工初级试题组合组合一：1、用电烙铁焊接电子元件（基本操作第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页30%）2、万用表测定二极管性能（使用仪表工具40%）3、识别贴片电阻（选用元器件30%）组合二：1、用万用表测量直流电流和交、直流电压（基本操作30%）2、万用表检测三极管性能（使用仪表工具40%）3、识别晶体三极管的NPN型和PNP型（选用元器件30%）组合三：1、停运差压变送器（基本操作30%）2、使用试电笔测量带电设备（使用仪表工具第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页40%）3、识别贴片电阻（选用元器件30%）第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页试题一：用电烙铁焊接电子元件1、准备要求（1）材料准备序号名称规格数量备注1被焊接器件1/8w电阻1个2焊剂若干3松香若干4酒精若干5电路板1块6水砂纸或湿布若干（2）工具准备序号名称规格数量备注1镊子1把2螺丝刀一字1把3电烙铁30W1把注：未穿戴劳保用品不得参加考试。2、操作考核规定及说明（1）操作程序：1）准备工作；2）处理电路；3）处理元器件；4）焊接；5）检查。（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。（3）考核方式说明：该项目为实际操作，考核过程按评分标准及操作过程进行评分。（4）测量技能说明：本项目主要测量考生使用电烙铁焊接元器件的熟练程度。3、考核时限（1）准备时间：1min（不计入考核时间）。（2）正式操作时间：10min。（3）提前完成操作不加分，到时停止操作考核。4、评分记录表第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页中国石油天然气集团公司职业技能鉴定统一试卷电子仪器仪表装调工初级操作技能考核评分记录表现场号工位性别______试题名称：用电烙铁焊接电子元件考核时间：10min序号考核内容评分要素配分评分标准检测结果扣分得分备注1准备工作检查材料及工具2未检查不得分2处理电路用湿布或水砂纸沾去污粉除去氧化膜5未除氧化膜不得分涂上松香5未涂松香不得分3处理元器件元件引线做表面处理，除去氧化层10未作元件引线表面处理不得分；处理不完全扣5分；元件引线断裂扣5分涂上少量焊剂10未涂焊剂不得分；焊剂未涂到位扣5分；焊剂涂到元件本身扣5分用电烙铁在引线上镀上一层很薄的锡层10未在引线上镀锡层不得分；镀锡未到位扣5分；锡层过厚扣5分4焊接将元件插入印刷电路板规定的位置10元件未插入指定位置不得分；漏插元件扣5分；元件未插入到位扣5分在焊点涂上焊剂10未在焊点涂上焊剂不得分焊点大小用烙铁头刃口与印刷电路板间的角度来控制10焊点未成圆锥型不得分接触时间为3秒钟10接触时间超过或不足3秒不得分5检查焊点整洁、光滑、牢固10焊点不光滑扣5分；焊点不牢固扣5分焊后用酒精轻刷残留焊剂8未用酒精轻刷不得分6清理现场将材料及工具整理归位未整理归位从总分中扣5分；整理不当从总分中扣3分7安全文明操作按国家或企业颁布有关安全规定执行操作每违反一项规定从总分中扣5分；严重违规取消考核8考核时限在规定时间内完成到时停止操作考核合...
