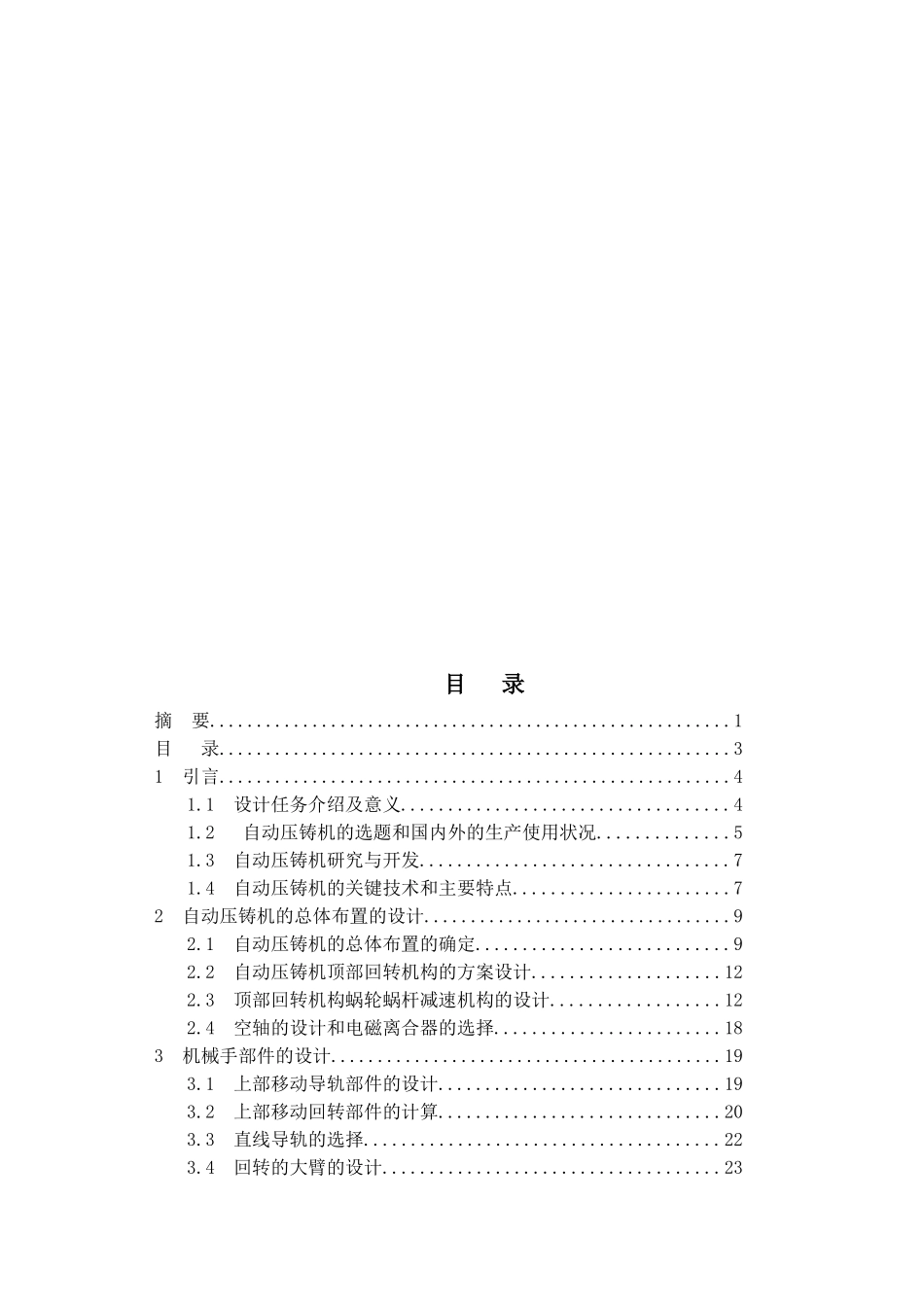

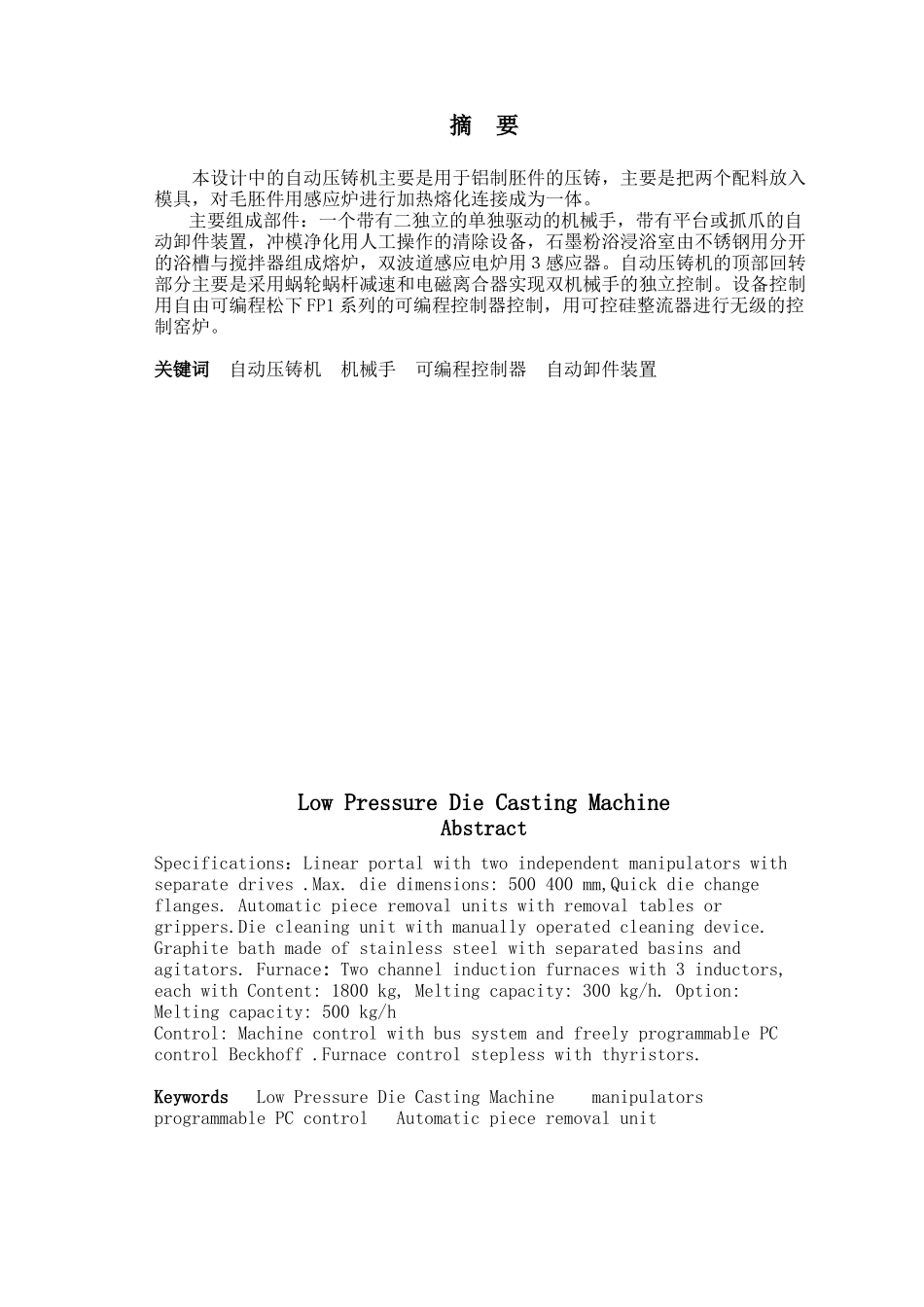

摘要本设计中的自动压铸机主要是用于铝制胚件的压铸，主要是把两个配料放入模具，对毛胚件用感应炉进行加热熔化连接成为一体。主要组成部件：一个带有二独立的单独驱动的机械手，带有平台或抓爪的自动卸件装置，冲模净化用人工操作的清除设备，石墨粉浴浸浴室由不锈钢用分开的浴槽与搅拌器组成熔炉，双波道感应电炉用３感应器。自动压铸机的顶部回转部分主要是采用蜗轮蜗杆减速和电磁离合器实现双机械手的独立控制。设备控制用自由可编程松下FP1系列的可编程控制器控制，用可控硅整流器进行无级的控制窑炉。关键词自动压铸机机械手可编程控制器自动卸件装置LowPressureDieCastingMachineAbstractSpecifications：Linearportalwithtwoindependentmanipulatorswithseparatedrives.Max.diedimensions:500400mm,Quickdiechangeflanges.Automaticpieceremovalunitswithremovaltablesorgrippers.Diecleaningunitwithmanuallyoperatedcleaningdevice.Graphitebathmadeofstainlesssteelwithseparatedbasinsandagitators.Furnace:Twochannelinductionfurnaceswith3inductors,eachwithContent:1800kg,Meltingcapacity:300kg/h.Option:Meltingcapacity:500kg/hControl:MachinecontrolwithbussystemandfreelyprogrammablePCcontrolBeckhoff.Furnacecontrolsteplesswiththyristors.KeywordsLowPressureDieCastingMachinemanipulatorsprogrammablePCcontrolAutomaticpieceremovalunit目录摘要........................................................1目录.......................................................31引言.......................................................41.1设计任务介绍及意义...................................41.2自动压铸机的选题和国内外的生产使用状况..............51.3自动压铸机研究与开发.................................71.4自动压铸机的关键技术和主要特点.......................72自动压铸机的总体布置的设计.................................92.1自动压铸机的总体布置的确定...........................92.2自动压铸机顶部回转机构的方案设计....................122.3顶部回转机构蜗轮蜗杆减速机构的设计..................122.4空轴的设计和电磁离合器的选择........................183机械手部件的设计..........................................193.1上部移动导轨部件的设计..............................193.2上部移动回转部件的计算..............................203.3直线导轨的选择......................................223.4回转的大臂的设计....................................233.5机械手夹紧部分的设计................................243.6机械手小回转臂的设计................................243.7机械手卸件机构的设计................................244气动控制系统部分的设计.....................................264.1气压传动的特点......................................264.2气压传动系统的设计..................................274.3气压传动元件的选择..................................264.4气源的处理和设计....................................315.电气控制系统部分的设计.....................................325.1电气控制系统的总体设计..............................325.2电气控制系统程序设计................................346毕业设计总结..............................................44致谢.......................................................45参考文献.....................................................46附录A可编程控制器控制程序..............................47附录B电算程序..........................................501引言这一章主要介绍设计任务介绍及意义，自动压铸机的选题和国内外的生产使用状况，我国压铸工业概况，自动压铸机研究与开发，自动压铸机的关键技术和主要特点。1.1设计任务介绍及意义1.1.1设计任务的介绍设计自动压铸机总布置图，金属模开...
