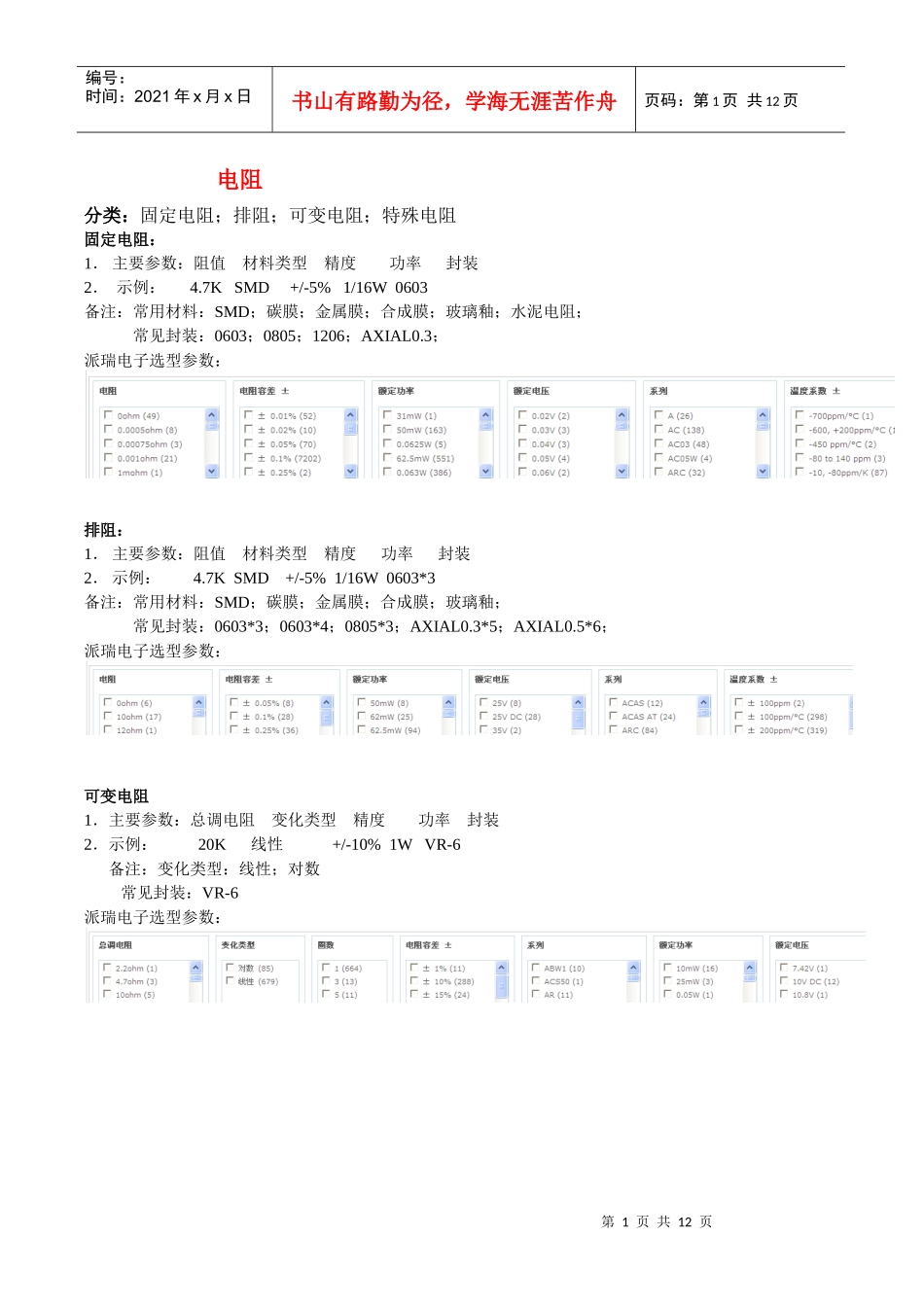

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页电阻分类：固定电阻；排阻；可变电阻；特殊电阻固定电阻：1．主要参数：阻值材料类型精度功率封装2．示例：4.7KSMD+/-5%1/16W0603备注：常用材料：SMD；碳膜；金属膜；合成膜；玻璃釉；水泥电阻；常见封装：0603；0805；1206；AXIAL0.3；派瑞电子选型参数：排阻：1．主要参数：阻值材料类型精度功率封装2．示例：4.7KSMD+/-5%1/16W0603*3备注：常用材料：SMD；碳膜；金属膜；合成膜；玻璃釉；常见封装：0603*3；0603*4；0805*3；AXIAL0.3*5；AXIAL0.5*6；派瑞电子选型参数：可变电阻1．主要参数：总调电阻变化类型精度功率封装2．示例：20K线性+/-10%1WVR-6备注：变化类型：线性；对数常见封装：VR-6派瑞电子选型参数：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页特殊电阻常见分类：热敏电阻；压敏电阻1．热敏电阻：1.1主要参数：型号类型标称电阻最大电压封装1.2示例：MZ72-7RMPTC7欧220VRAD0.2备注：类型：PTC；NTC；常见封装：RAD0.2；DO-35；风华高科选型参数：.2.压敏电阻：1.1主要参数：型号工作电压压敏电压功耗峰值电流封装1.2示例：FPV100505G3R3DC=3.3V,AC=2.5V5V0.05W20ARAD0.2备注：常见封装：RAD0.2风华高科选型参数：电容常用分类：陶瓷电容；其他电容陶瓷电容：1．主要参数：材料类型容值精度耐压值封装2．示例：X7R100nF+/-10%25V0805备注：常用材料类型：X7R;X5R;Y5V;Z5U;NPO(COG)常用封装分类：0402；0603；0805；1206；1210；1812；2220；派瑞电子选型参数：.第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页其他电容（参数项目与陶瓷电容相同）1．主要参数：材料类型容值精度耐压值封装2．示例：铝电解100uF+/-10%25V0805备注：常用材料：材料类型：铝电解；胆电解；金属电解；薄膜电容；云母；纸介；绦沦（聚酯）；常见封装：Φ4*5.5；Φ5*5.5；Φ6.3*5.5；Φ4*7；Φ5*11；Φ6.3*7；Φ4*7；1206；1210；1812；派瑞电子选型参数：.电感按功能分类：固定电感；电感线圈；扼流圈1．主要参数：电感量精度因子频率最大直流电阻额定电流封装2．示例：0.047Uh+/-5%12@50MHz0.2欧50ma0805备注：常见封装：0402；0603；0805；1206；1210；1806；1812；见资料图片风华高科选型参数：第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页实物图片如下：电感线圈电感线圈扼流圈磁珠1．主要参数：阻抗@频率最大直流电阻额定电流封装2．示例：100ohm@100Mhz0.1欧0.6A0805备注：常见封装：0402；0603；0805；1206；1210；1806；1812.风华高科选型参数：保险丝常见分类：自恢复保险丝；熔断保险丝自恢复保险丝：1．主要参数：型号保持电流启动断路电流工作电压材料封装2．示例：SMD1206P07TF75ma0.5A30V0805第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页备注：常见封装：0603；0805；1206；管状3.6*10mm，管状4.0*10mm，管状5.2*20mm派瑞电子选型参数：熔断保险丝：1．主要参数：型号额定电压额定电流熔断时间封装2．示例：FUSE/SM32V5A0603备注：常见封装：0603；0805；1206；管状3.6*10mm，管状4.0*10mm，管状5.2*20mm派瑞电子选型参数：晶振常用分类：晶体谐振器；晶体振荡器晶体谐振器1．主要参数：频率PPM值负载电容封装第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页2．示例：12M+/-30ppm20pFHC-33U常见封装：HC-33U，HC-49U，HC-49S，HC-49X，UM-1，UM-5，AT-38，AT-39，DT-26，DT-38，X53F，X53T，X63F，X63T，X75F，MC306派瑞电子选型参数：晶体振荡器1．主要参数：频率PPM值电源电压封装2．示例：24.576M+/-20PPM2.8~3.3VXO149备注：常见封装：XO149，XO14，XO14N，XO08，XO53，XO75派瑞电子选型参数：二极管二极管功能分类：开关二极管，肖特基二极管，TVS二极管，稳压二极管，发光二极管开关二极管：第7页共12页第6...
