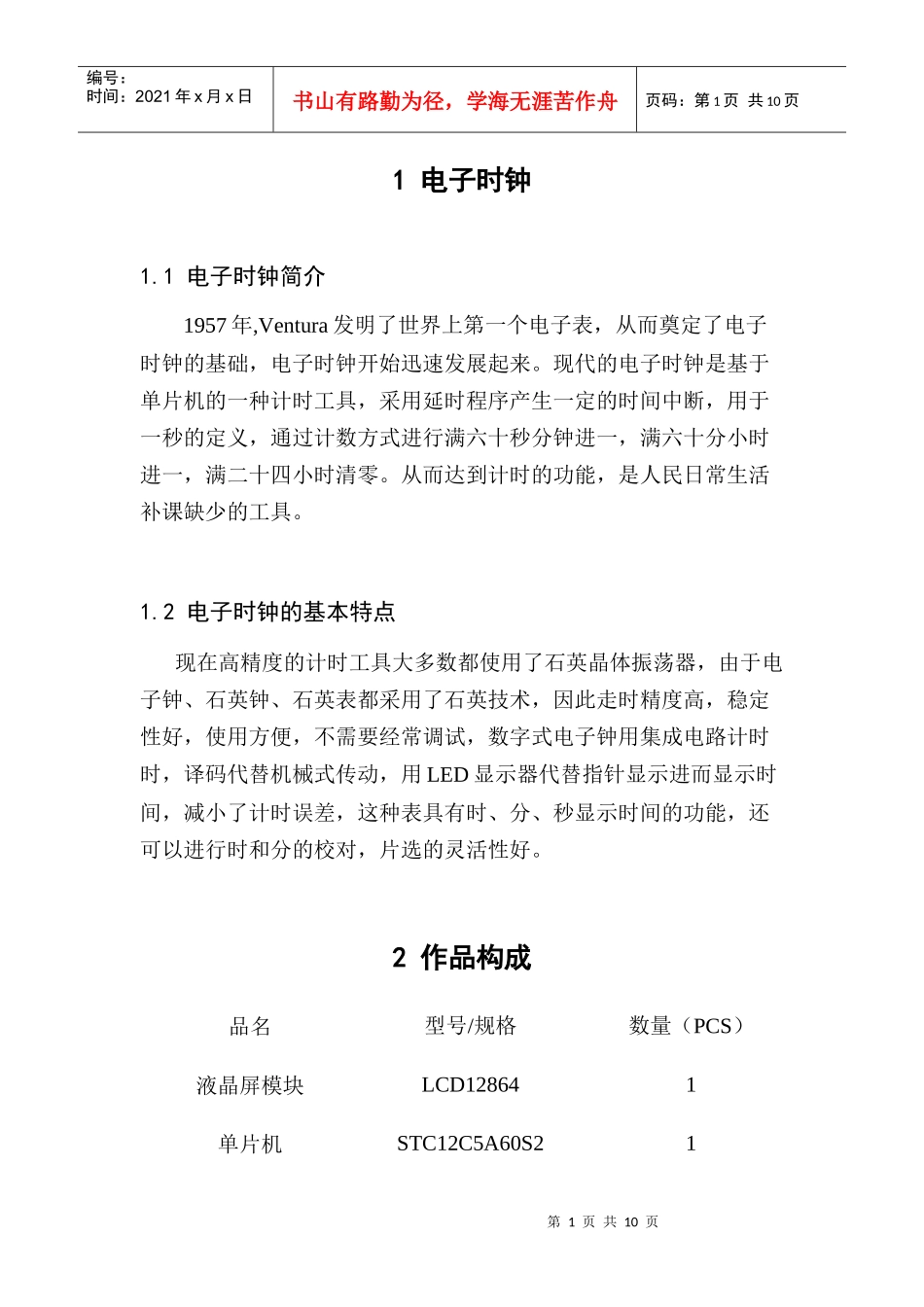

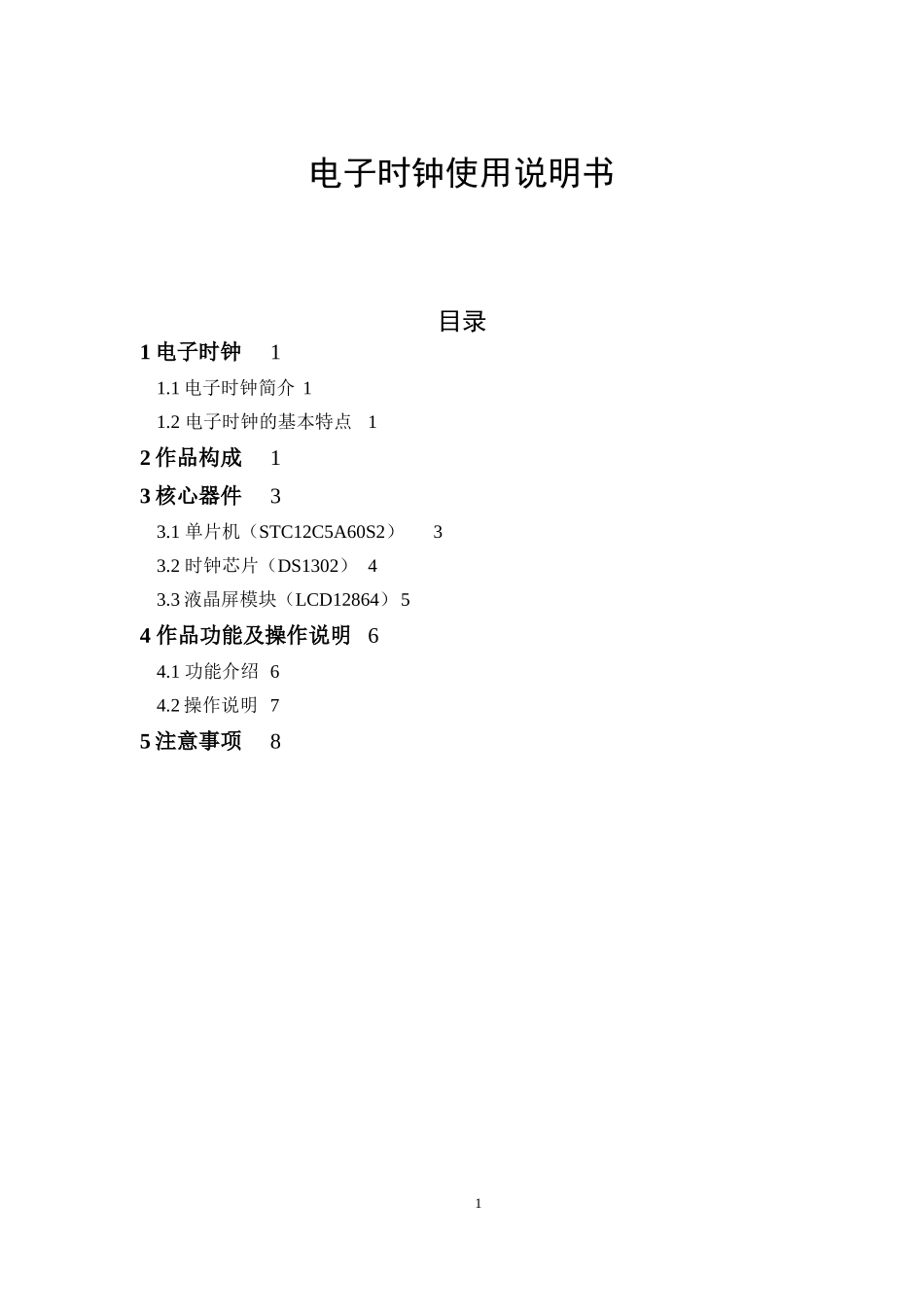

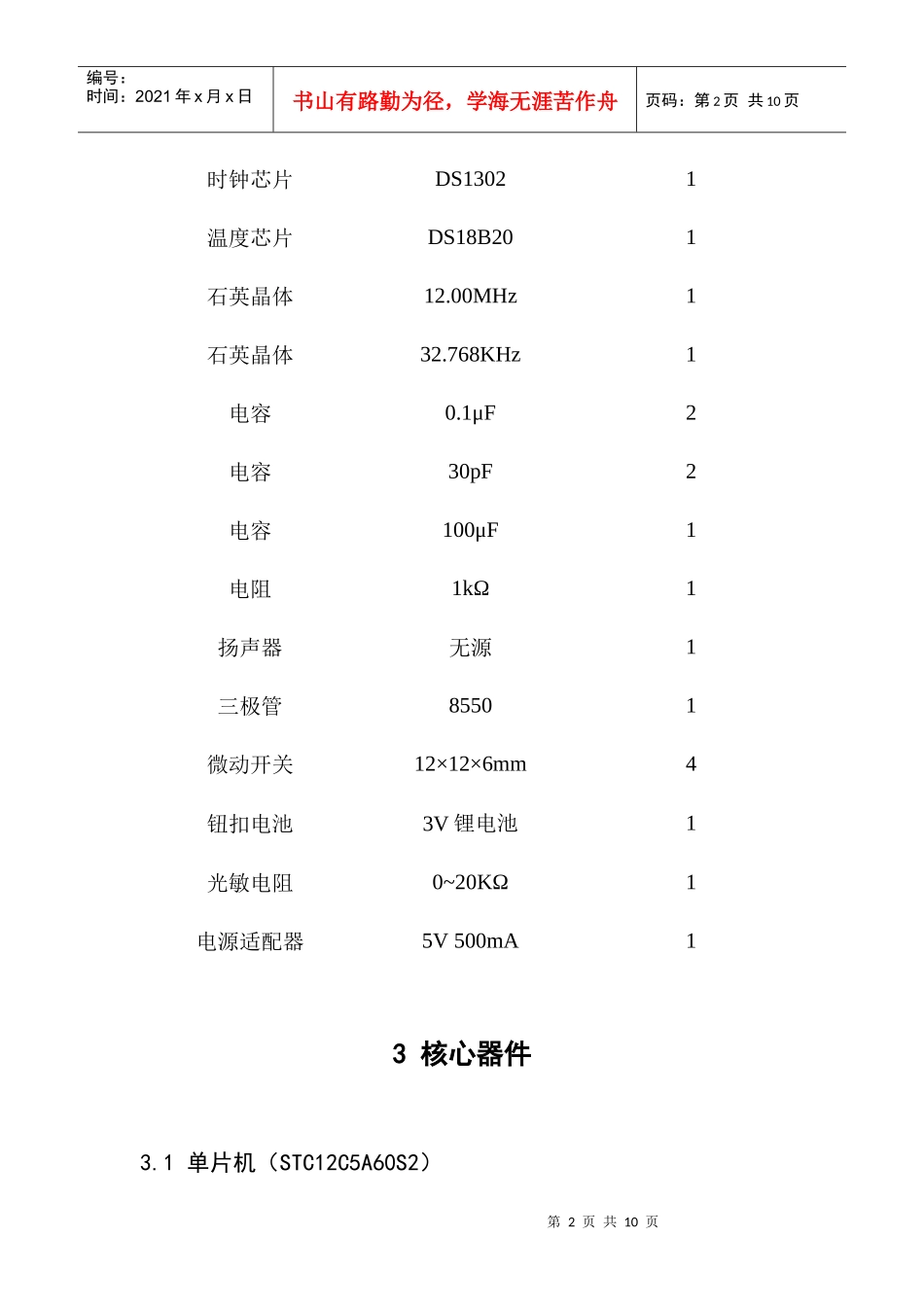

电子时钟使用说明书目录1电子时钟11.1电子时钟简介11.2电子时钟的基本特点12作品构成13核心器件33.1单片机（STC12C5A60S2）33.2时钟芯片（DS1302）43.3液晶屏模块（LCD12864）54作品功能及操作说明64.1功能介绍64.2操作说明75注意事项81第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1电子时钟1.1电子时钟简介1957年,Ventura发明了世界上第一个电子表，从而奠定了电子时钟的基础，电子时钟开始迅速发展起来。现代的电子时钟是基于单片机的一种计时工具，采用延时程序产生一定的时间中断，用于一秒的定义，通过计数方式进行满六十秒分钟进一，满六十分小时进一，满二十四小时清零。从而达到计时的功能，是人民日常生活补课缺少的工具。1.2电子时钟的基本特点现在高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟、石英钟、石英表都采用了石英技术，因此走时精度高，稳定性好，使用方便，不需要经常调试，数字式电子钟用集成电路计时时，译码代替机械式传动，用LED显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时、分、秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。2作品构成品名型号/规格数量（PCS）液晶屏模块LCD128641单片机STC12C5A60S21第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页时钟芯片DS13021温度芯片DS18B201石英晶体12.00MHz1石英晶体32.768KHz1电容0.1μF2电容30pF2电容100μF1电阻1kΩ1扬声器无源1三极管85501微动开关12×12×6mm4钮扣电池3V锂电池1光敏电阻0~20KΩ1电源适配器5V500mA13核心器件3.1单片机（STC12C5A60S2）第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页STC12C5A60S2系列单片机管脚图该作品采用STC12C5A60S2单片机驱动程序，该单片机共包含40个可用引脚，完全可以应付时钟电路在接口电路上的要求。此外，其内部的I/O接口具有4种工作方式，分别为准双向口（标准8051输出模式）、推挽输出、高阻以及开漏输出四种。其中的推挽输出工作方式可以让普通的I/O接口拥有20mA左右的输出电流，用来驱动LED灯或其它用电器，大大简化了电路的复杂程度。另外，单片机自带的PWM技术，简化了编程过程，使得对LED背光的调整更加得心应手。在单片机强大功能的帮助下，本作品不但设计精巧，电路简洁，而且拥有强大的实用性和观赏性，具体技术参数请参考《STC12C5A60S2技术手册》。3.2时钟芯片（DS1302）第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页DS1302是DALLAS公司推出的涓流充电时钟芯片，内含有一个实时时钟/日历和31字节静态RAM，通过简单的串行接口与单片机进行通信。实时时钟/日历电路提供秒分、时、日、日期月、年的信息，每月的天数和闰年的天数可自动调整，时钟操作可通过AM/PM指示决定采用24或12小时格式。DS1302与单片机之间能简单地采用同步串行的方式进行通信仅需用到三个口线：1）RES复位；2）I/O数据线；3）SCLK（串行时钟）。时钟/RAM的读/写数据以一个字节或多达31个字节的字符组方式通信。DS1302工作时功耗很低，保持数据和时钟信息时功率小于1mW。DS1302是由DS1202改进而来，增加了以下的特性：双电源管脚用于主电源和备份电源供应，Vcc1为可编程涓流充电电源，附加七个字节存储器。它广泛应用于电话、传真、便携式仪器以及电池供电的仪器仪表等产品领域。下面将主要的性能指标作一综合：􀁺实时时钟具有能计算2100年之前的秒、分、时、日、日期、星期、月、年的能力，还有闰年调整的能力第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页􀁺31×8位暂存数据存储RAM􀁺串行I/O口方式使得管脚数量最少􀁺宽范围工作电压：2.0~5.5V􀁺工作电流：2.0V时,小于300nA􀁺读/写时钟或RAM数据时，有两种传送方式：单字节传送和多字节传送（字符组方式）􀁺8脚DIP封装或可选的8脚SOIC封装（根据表面装配）􀁺简单3线接口􀁺与TTL兼容（Vcc=5V）􀁺可选工业级温度范围-40℃~+85...
