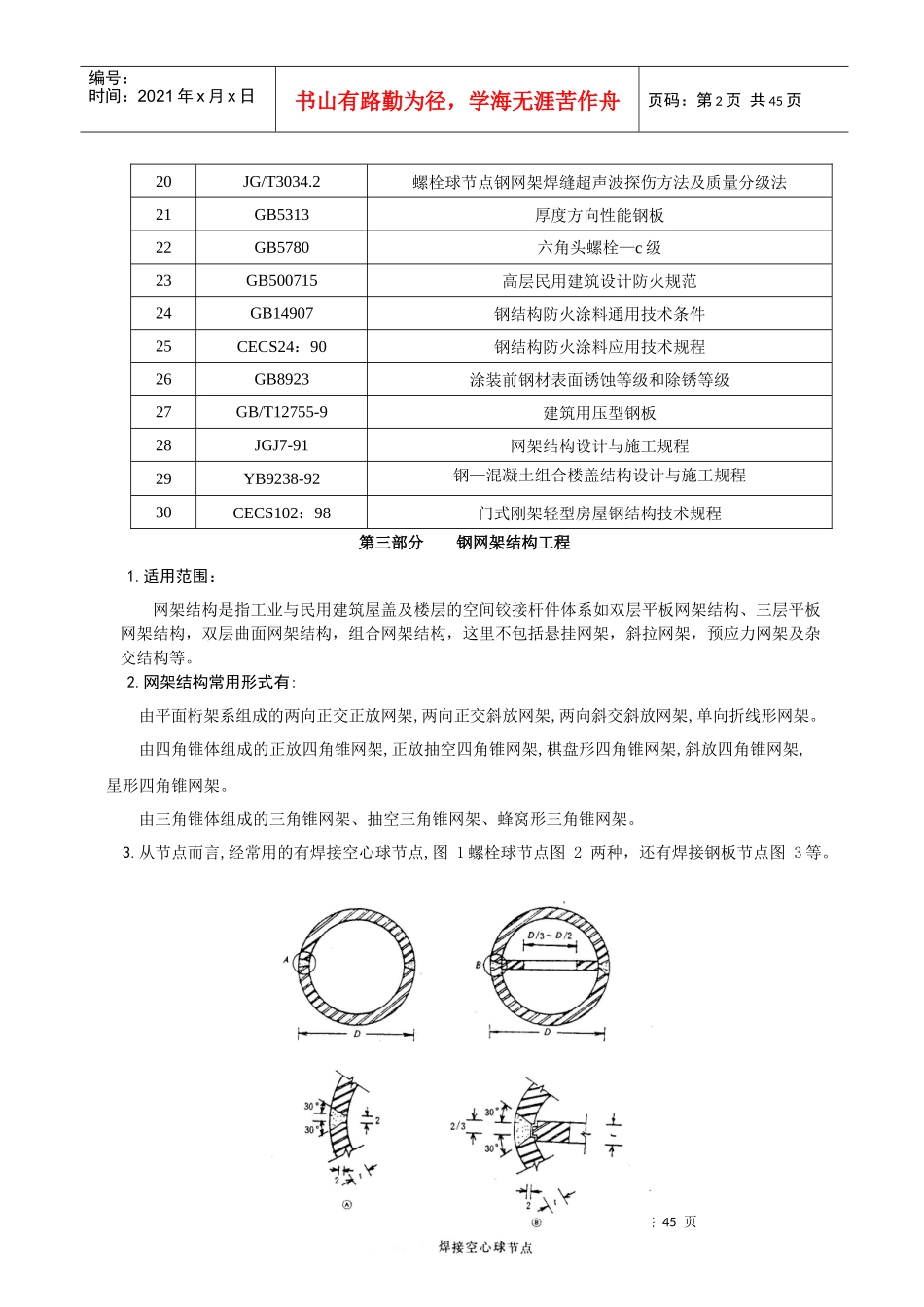

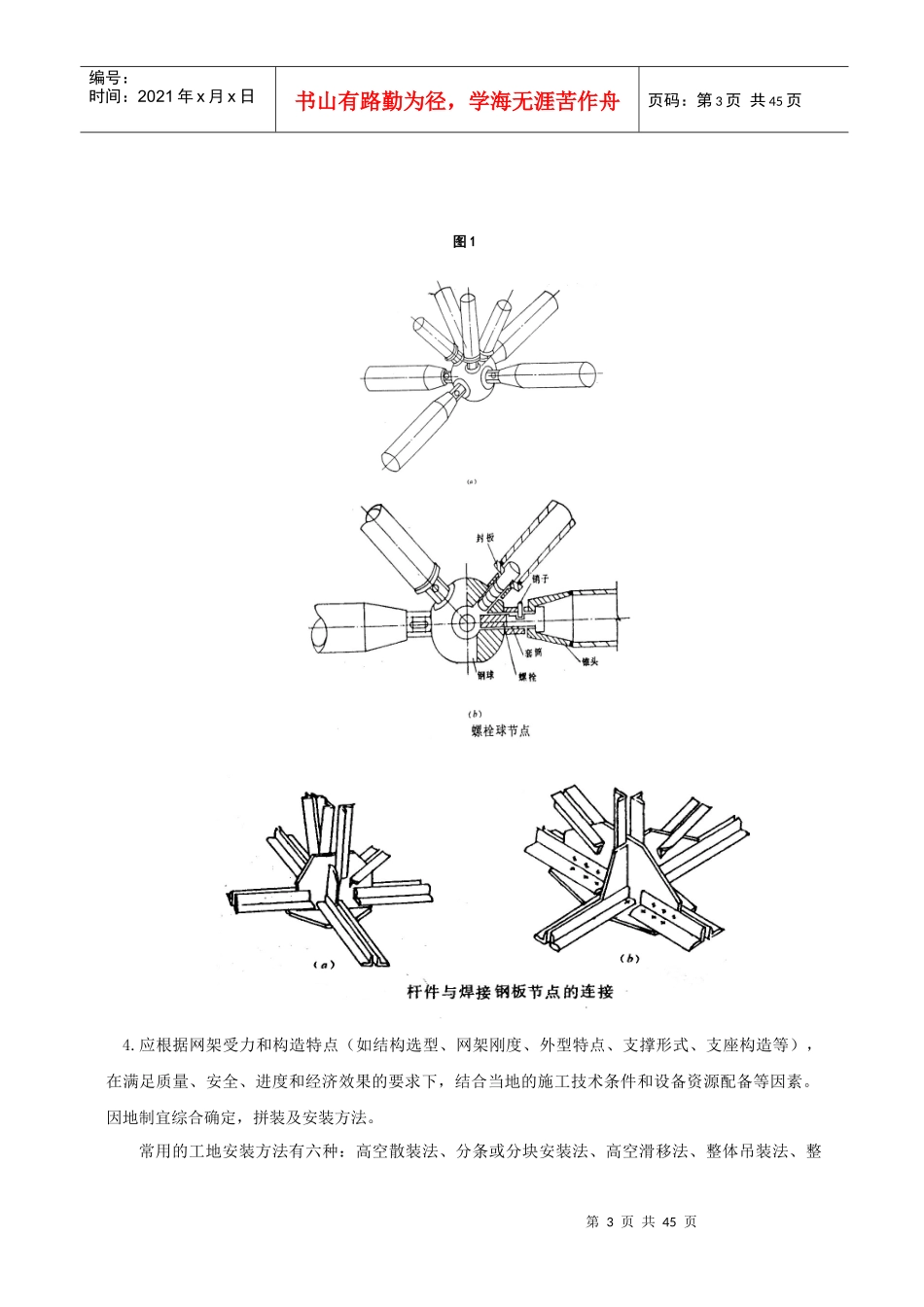

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页建筑安装分项工程施工工艺规程附录附录1参考标准及规范附录1参考标准及规范序号编号名称1GB700碳素结构钢2GB/T1591低合金高强度结构钢3GB5117碳钢焊条4GB5118低合金钢焊条5GB/T14957熔化焊用钢丝6GB/T14958气体保护焊用钢丝7GB/T1228~1231钢结构高强度六角头螺栓、大六角头螺栓、垫圈与技术条件8GB3632~3633钢结构用扭剪型高强度螺栓连接副9JGJ82~91钢结构高强度螺栓连接的设计、施工及验收规程10JGJ81建筑钢结构焊接技术规程11GBJ17钢结构设计规范12GB50300-2002建筑工程施工质量验收统一标准13GB50205-2001钢结构工程施工质量验收规范14JGJ99-98高层民用建筑钢结构技术规程15GB50026-93工程测量规范16JGJ80建筑施工高处作业安全技术规程17GB11345-89钢焊缝手工超声波探伤方法和探伤结果分级法18GB3323钢融化焊对接接头射线照相和质量分级法19JG/T3034.1焊接球节点钢网架焊缝超声波探伤方法及质量分级法第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页20JG/T3034.2螺栓球节点钢网架焊缝超声波探伤方法及质量分级法21GB5313厚度方向性能钢板22GB5780六角头螺栓—c级23GB500715高层民用建筑设计防火规范24GB14907钢结构防火涂料通用技术条件25CECS24：90钢结构防火涂料应用技术规程26GB8923涂装前钢材表面锈蚀等级和除锈等级27GB/T12755-9建筑用压型钢板28JGJ7-91网架结构设计与施工规程29YB9238-92钢—混凝土组合楼盖结构设计与施工规程30CECS102：98门式刚架轻型房屋钢结构技术规程第三部分钢网架结构工程1.适用范围：网架结构是指工业与民用建筑屋盖及楼层的空间铰接杆件体系如双层平板网架结构、三层平板网架结构，双层曲面网架结构，组合网架结构，这里不包括悬挂网架，斜拉网架，预应力网架及杂交结构等。2.网架结构常用形式有:由平面桁架系组成的两向正交正放网架,两向正交斜放网架,两向斜交斜放网架,单向折线形网架。由四角锥体组成的正放四角锥网架,正放抽空四角锥网架,棋盘形四角锥网架,斜放四角锥网架,星形四角锥网架。由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝形三角锥网架。3.从节点而言,经常用的有焊接空心球节点,图1螺栓球节点图2两种，还有焊接钢板节点图3等。第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页图1图2图1.1.4—2图34.应根据网架受力和构造特点（如结构选型、网架刚度、外型特点、支撑形式、支座构造等），在满足质量、安全、进度和经济效果的要求下，结合当地的施工技术条件和设备资源配备等因素。因地制宜综合确定，拼装及安装方法。常用的工地安装方法有六种：高空散装法、分条或分块安装法、高空滑移法、整体吊装法、整第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页体提升法和整体顶升法。网架安装方法及适用范围安装方法内容适用范围高空散装法单杆件拼装螺栓连接节点的各类型网架小拼单元拼装分条或分块安装法条状单元组装两向正交、正放四角锥、正放抽空四角锥等网架块状单元组装高空滑移法单条滑移法正放四角锥、正放抽空四角锥、两向正交正放等网架逐条积累滑移法整体吊装法单机、多机吊装各种类型网架单根、多根拔杆吊装整体提升法利用拔杆提升周边支承及多点支承网架利用结构提升整体顶升法利用网架支撑柱作为顶升时的支撑结构支点较少的多点支承网架在原支点处或其附近设置临时顶升支架备注未注明连接节点构造的网架，指各类连接节点网架均适用5.采用吊装、提升或顶升的安装方法时、其吊装或支点的位置和数量的选择应考虑下列因素：1）宜与网架结构的使用时的受力状况相接近。2）吊点或支点的最大受力不应大于起重设备的负荷能力3）各起重设备的负荷宜接近。6.安装方法确定后，施工单位应会同设计单位按安装方法分别对网架的吊点（支点）受力、挠度、杆件内力、风荷载作用下提升或顶升时支承柱的稳定性和风荷载作用的网架水平推力等项进行验算，必要时应采取加固措施。施工荷载应包括...
