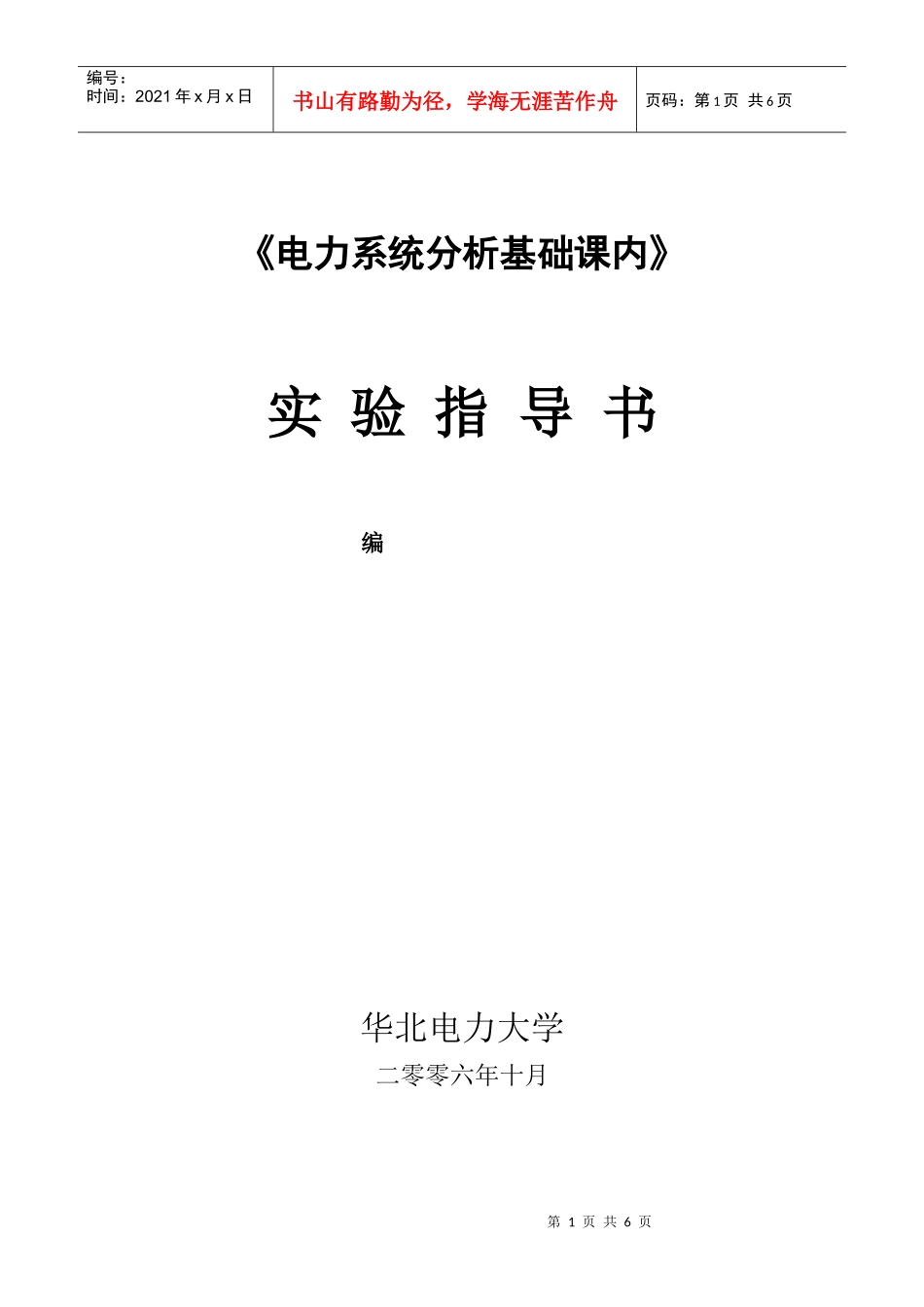

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《电力系统分析基础课内》实验指导书编华北电力大学二零零六年十月第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页前言1．实验总体目标为了更好的掌握《电力系统分析基础》课里电气量的改变对潮流分布的影响，网络结构的改变对潮流分布的影响。通过演示实验，了解电力系统稳态运行状况。⒉适用专业电气工程及其自动化专业⒊先修课程电力系统分析基础⒋实验课时分配实验项目学时实验一计算机潮流计算实验4实验二电力系统仿真演示实验2⒌实验环境（1）电力系统仿真实验室:BPA软件，计算机70台，多媒体（2）工程实践中心：1）WDT-III型电力系统综合自动化实验台，三台；2）PS-5G型电力系统微机监控实验台，一台；3）打印机一台。⒍实验总体要求学会用BPA软件提供的算例进行潮流计算，并修改已知条件，分析潮流的变化。用PS-5G型电力系统微机监控实验台和WDT-III型电力系统综合自动化实验台，模拟电力系统，改变网络结构和负荷功率，观察潮流的变化情况。⒎本实验的重点、难点及教学方法建议重点是将课堂知识与实验现象结合。难点是熟悉BPA环境。教学方法的建议：通过多媒体详细讲解BPA环境，通过算例给学生演示。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页目录实验一计算机潮流计算实验.........................................................................................................4实验二电力系统仿真实验............................................................................................................6第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页实验一计算机潮流计算实验一、实验目的了解BPA软件的工程环境，潮流计算所需要的原始数据的形式，潮流计算输出数据的形式，学会用BPA计算和分析简单的电力网。二、实验类型设计型三、实验仪器电力系统仿真实验室，BPA软件，计算机70台，多媒体四、实验原理电力系统运行状态量的变化影响网络中的潮流分布。五、实验内容和要求1．改变节点类型将节点Gen3改变为PQ节点，并将该节点的有功、无功注入改为0，试根据计算结果，列表分析各节点电压幅值和相角的变化，各支路输送功率的变化，各台发电机的有功、无功输出，以及全网有功、无功网损的变化，并给出相关的结论。2．研究节点注入的有功功率变化对电压幅值、相角等电气量的影响将BusC上的有功负荷由100MW改为50MW，试根据计算结果，列表分析各节点电压幅值和相角的变化，全网有功、无功网损的变化，以及各台发电机的有功、无功输出，并说明节点注入的有功功率变化主要影响电网的哪些电气量，为什么？3．研究节点注入的无功变化对电压幅值、相角等电气量的影响将BusC上的无功负荷由100MW改为50MW，试根据计算结果，列表分析各节点电压幅值和相角的变化，全网有功、无功网损的变化，以及各台发电机的有功、无功输出，并说明节点注入的有功功率变化主要影响电网的哪些电气量，为什么？六、注意事项1．自己在××盘建立一个目录，将算例IEEE9拷贝到目录里；2．以潮流计算为例，点击菜单里的工程－打开工程文件－打开IEEE9目录－点击ieee9.psawp。3．在“设置”菜单中“设置路径”。如果计算中出现找不到某文件，请检查路径设置是否正确；4．IEEE9中，原始数据的电压和阻抗（导纳）用的是标么值，而功率用的是有名值；5．数据文件中，注释行用半角黑点；七、思考题1．为什么要进行潮流计算？潮流计算的方法有哪些？BPA都用了哪些方法进行计算的？2．如果交给你一个任务，请你用BPA软件计算北京城市电网的潮流，你应该做哪些工作？（收集哪些数据，如何整理，计算结果如何分析）第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页实验二电力系统仿真实验一、实验目的1．通过演示实验，观察输电系统的网络结构和各种运行状态与运行参数值变化范围2．通过演示实验，初步...
