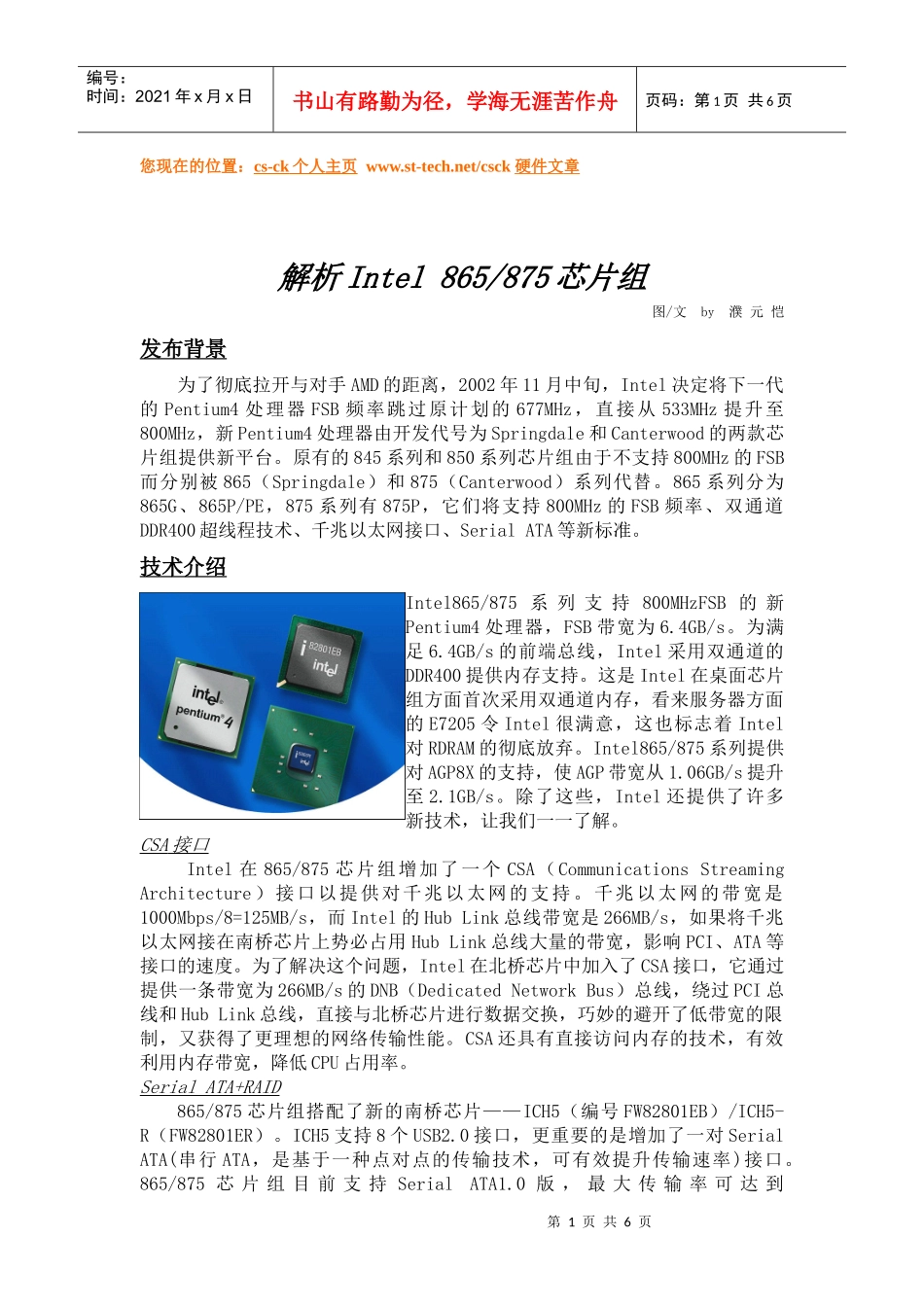

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页您现在的位置:cs-ck个人主页www.st-tech.net/csck硬件文章解析Intel865/875芯片组图/文by濮元恺发布背景为了彻底拉开与对手AMD的距离,2002年11月中旬,Intel决定将下一代的Pentium4处理器FSB频率跳过原计划的677MHz,直接从533MHz提升至800MHz,新Pentium4处理器由开发代号为Springdale和Canterwood的两款芯片组提供新平台。原有的845系列和850系列芯片组由于不支持800MHz的FSB而分别被865(Springdale)和875(Canterwood)系列代替。865系列分为865G、865P/PE,875系列有875P,它们将支持800MHz的FSB频率、双通道DDR400超线程技术、千兆以太网接口、SerialATA等新标准。技术介绍Intel865/875系列支持800MHzFSB的新Pentium4处理器,FSB带宽为6.4GB/s。为满足6.4GB/s的前端总线,Intel采用双通道的DDR400提供内存支持。这是Intel在桌面芯片组方面首次采用双通道内存,看来服务器方面的E7205令Intel很满意,这也标志着Intel对RDRAM的彻底放弃。Intel865/875系列提供对AGP8X的支持,使AGP带宽从1.06GB/s提升至2.1GB/s。除了这些,Intel还提供了许多新技术,让我们一一了解。CSA接口Intel在865/875芯片组增加了一个CSA(CommunicationsStreamingArchitecture)接口以提供对千兆以太网的支持。千兆以太网的带宽是1000Mbps/8=125MB/s,而Intel的HubLink总线带宽是266MB/s,如果将千兆以太网接在南桥芯片上势必占用HubLink总线大量的带宽,影响PCI、ATA等接口的速度。为了解决这个问题,Intel在北桥芯片中加入了CSA接口,它通过提供一条带宽为266MB/s的DNB(DedicatedNetworkBus)总线,绕过PCI总线和HubLink总线,直接与北桥芯片进行数据交换,巧妙的避开了低带宽的限制,又获得了更理想的网络传输性能。CSA还具有直接访问内存的技术,有效利用内存带宽,降低CPU占用率。SerialATA+RAID865/875芯片组搭配了新的南桥芯片——ICH5(编号FW82801EB)/ICH5-R(FW82801ER)。ICH5支持8个USB2.0接口,更重要的是增加了一对SerialATA(串行ATA,是基于一种点对点的传输技术,可有效提升传输速率)接口。865/875芯片组目前支持SerialATA1.0版,最大传输率可达到第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页150MB/s。ICH5-R是与ICH5同时发布的南桥芯片,规格基本与ICH5相同,并能让一对SATA接口实现对RAID0模式磁盘阵列功能的支持。这是芯片组行业第一次将RAID功能整合在南桥芯片中,相对于以往独立的RAID芯片,ICH5-R拥有更好的性能和更低廉的价格(单颗ICH5-R仅比ICH5高出3美元,远低于单颗RAID芯片)。另外,SATA还支持诸如热插拨、无跳线、多硬盘连接等技术,也是新技术应用之一。相对于其他总线的传输速率,硬盘已成为系统的瓶颈。SerialATA+RAID0是目前提高硬盘传输速率的最好途径,Intel在865/875中提供对这项技术的支持,也标志着SerialATA+RAID0开始普及。ExtremeGraphics2ExtremeGraphics2是Intel在865芯片组的北桥芯片中内建的新图形核心。从规格上看,它是原845G中ExtremeGraphics的升级版,Intel声称其性能最多可达到845G的2倍,理论上相当于Geforce4MX420的水平。ExtremeGraphics2的核心频率达到350MHz,而且共享的显存规格最高为双通道DDR400,显存带宽接近6.4GB/s,的确是一颗强劲的图形核心。而且Intel还为其加入了StableImageTechnology稳定图像技术。新推出的ExtremeGraphics2在显存的划分方面不同于以往的图形核心。它需要用户在BIOS中进行设置,从主存中划分一部分作为独立显存,不是以往的系统自动划分,这样有可更利于显存的应用。ECC&PATECC全称是ErrorCheckingandCorrecting,意思是“错误检查和纠正”,是一种广泛应用于工作站、服务器等高端领域的内存技术。ECC和奇偶校验类似,但奇偶校验只能检测错误,ECC可以纠正绝大多数错误。ECC内存使用额外的一个bit存储一个用数据加密的代码,当代码不同时还要进行比较、选择和纠正,这样就会增加处理的开销,降低系统性能。所以ECC内存的模组传输位宽和芯片位宽都高于同等级的非ECC内存...
