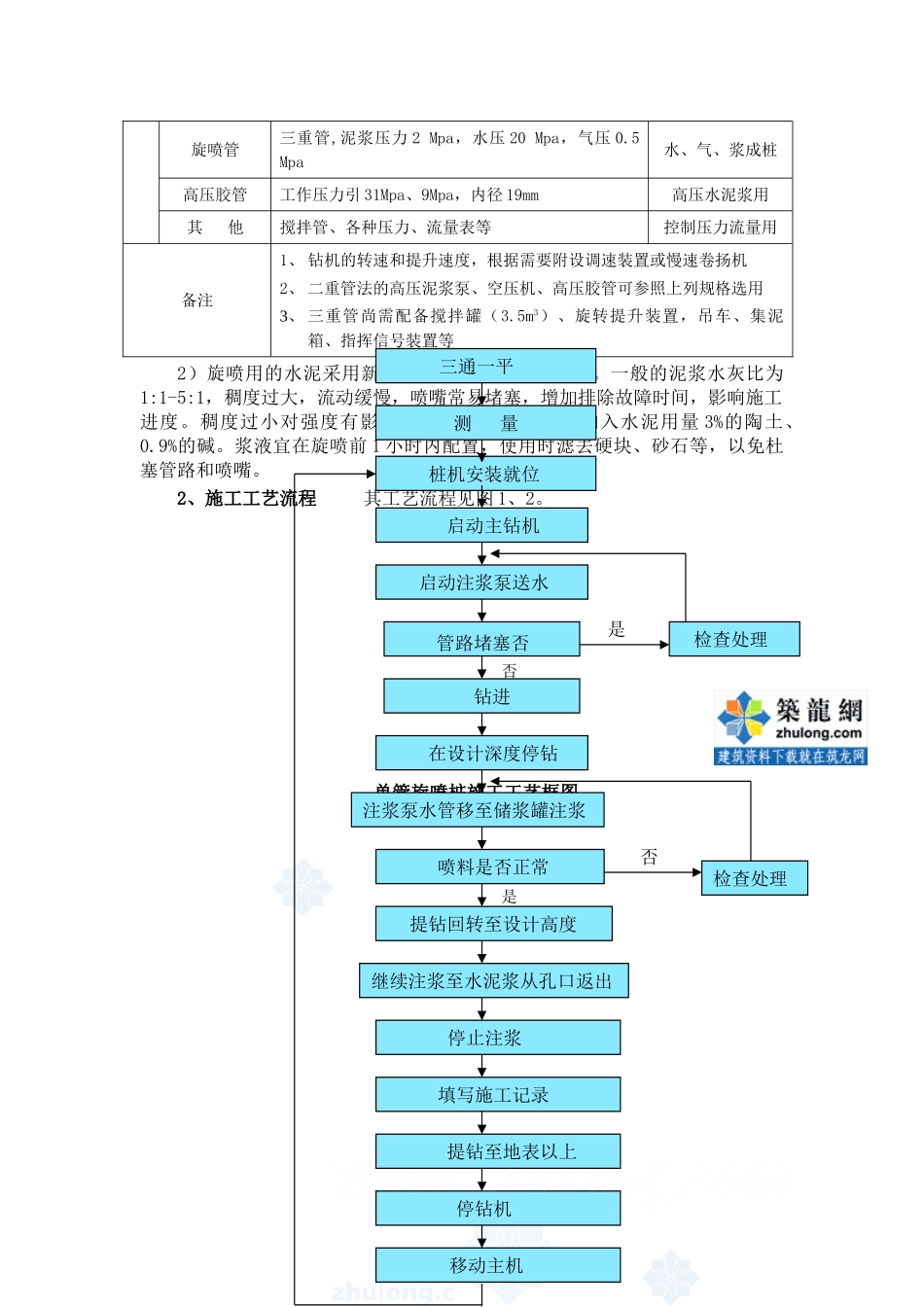

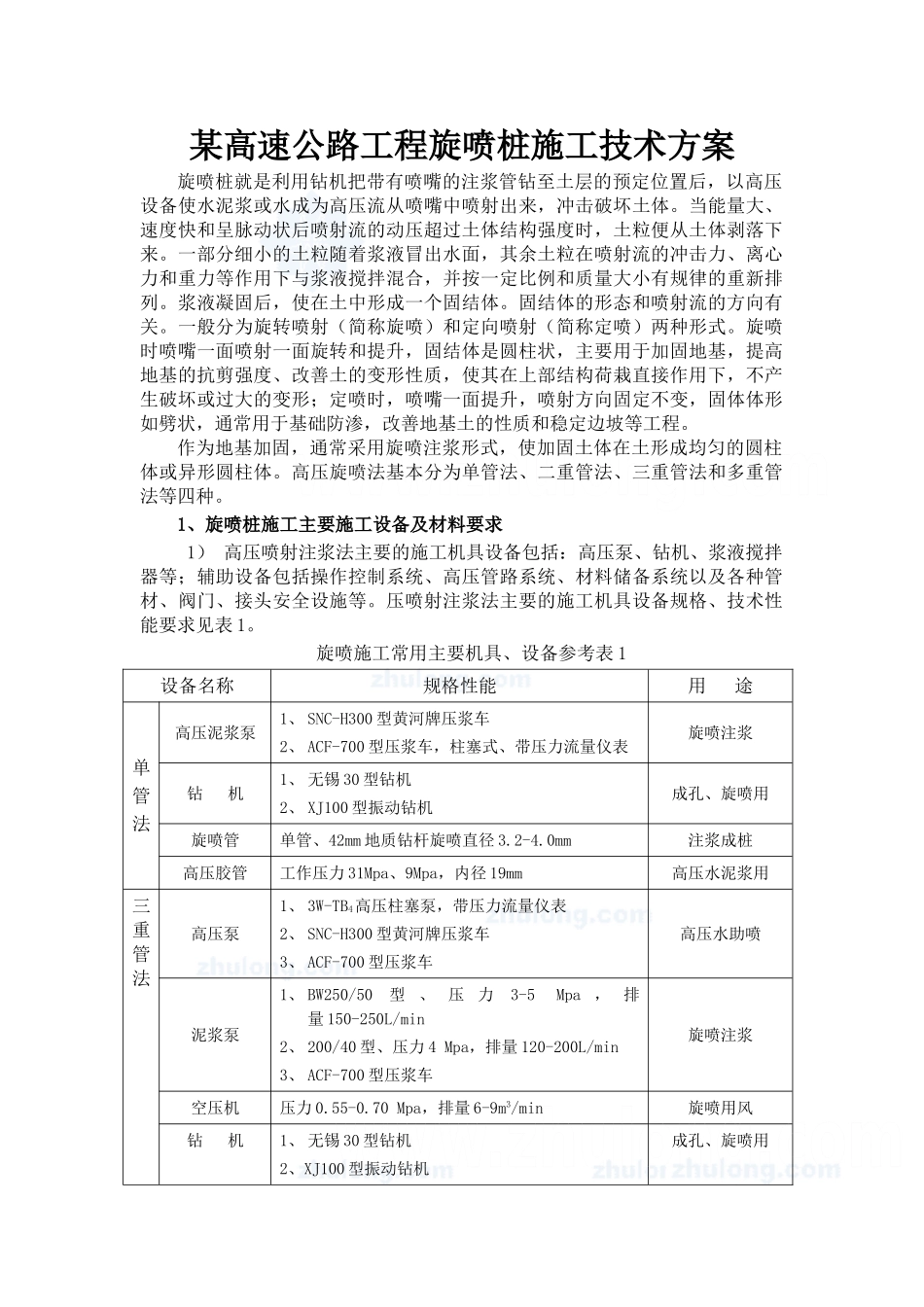

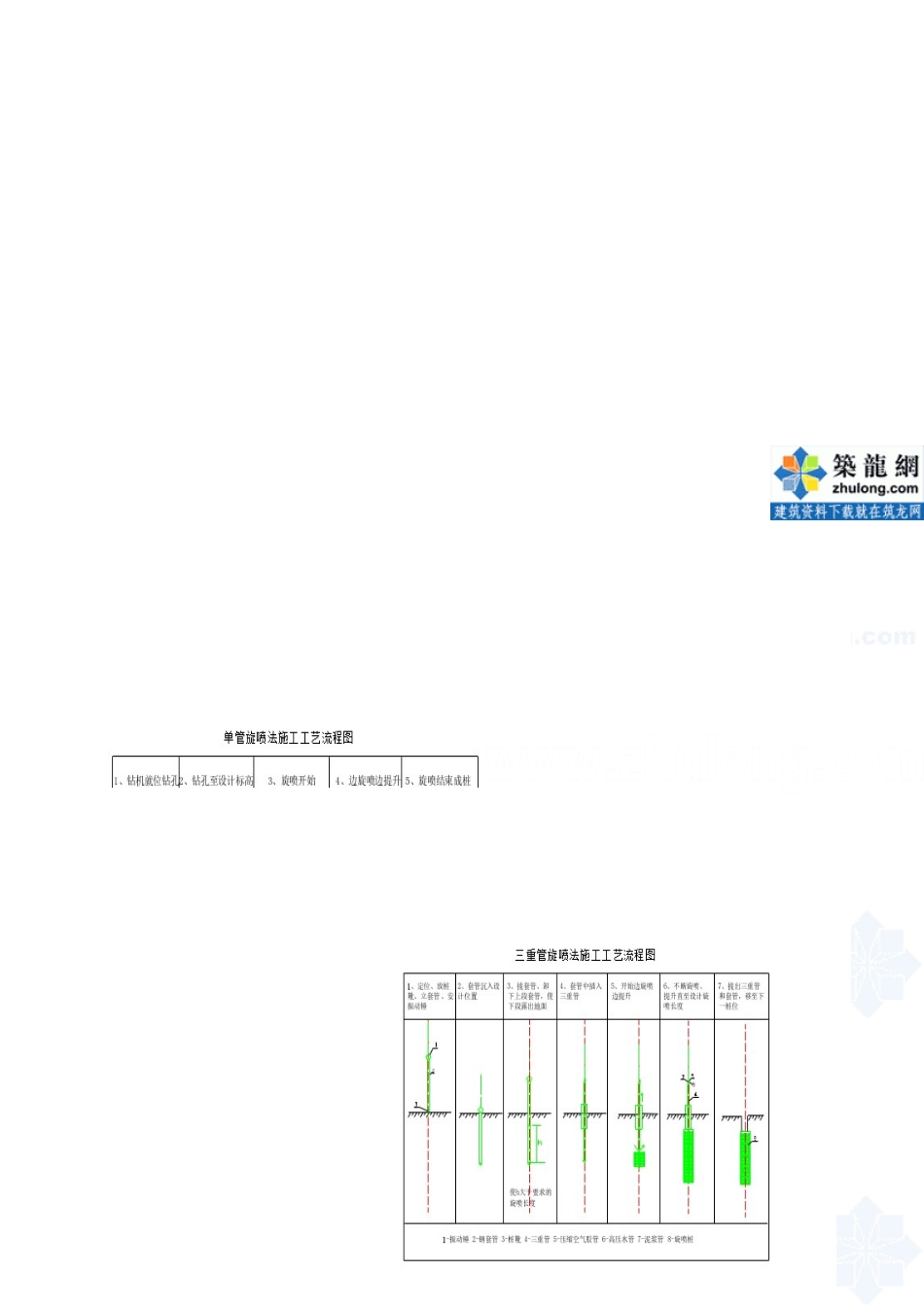

某高速公路工程旋喷桩施工技术方案旋喷桩就是利用钻机把带有喷嘴的注浆管钻至土层的预定位置后，以高压设备使水泥浆或水成为高压流从喷嘴中喷射出来，冲击破坏土体。当能量大、速度快和呈脉动状后喷射流的动压超过土体结构强度时，土粒便从土体剥落下来。一部分细小的土粒随着浆液冒出水面，其余土粒在喷射流的冲击力、离心力和重力等作用下与浆液搅拌混合，并按一定比例和质量大小有规律的重新排列。浆液凝固后，使在土中形成一个固结体。固结体的形态和喷射流的方向有关。一般分为旋转喷射（简称旋喷）和定向喷射（简称定喷）两种形式。旋喷时喷嘴一面喷射一面旋转和提升，固结体是圆柱状，主要用于加固地基，提高地基的抗剪强度、改善土的变形性质，使其在上部结构荷栽直接作用下，不产生破坏或过大的变形；定喷时，喷嘴一面提升，喷射方向固定不变，固体体形如劈状，通常用于基础防渗，改善地基土的性质和稳定边坡等工程。作为地基加固，通常采用旋喷注浆形式，使加固土体在土形成均匀的圆柱体或异形圆柱体。高压旋喷法基本分为单管法、二重管法、三重管法和多重管法等四种。1、旋喷桩施工主要施工设备及材料要求1）高压喷射注浆法主要的施工机具设备包括：高压泵、钻机、浆液搅拌器等；辅助设备包括操作控制系统、高压管路系统、材料储备系统以及各种管材、阀门、接头安全设施等。压喷射注浆法主要的施工机具设备规格、技术性能要求见表1。旋喷施工常用主要机具、设备参考表1设备名称规格性能用途单管法高压泥浆泵1、SNC-H300型黄河牌压浆车2、ACF-700型压浆车，柱塞式、带压力流量仪表旋喷注浆钻机1、无锡30型钻机2、XJ100型振动钻机成孔、旋喷用旋喷管单管、42mm地质钻杆旋喷直径3.2-4.0mm注浆成桩高压胶管工作压力31Mpa、9Mpa，内径19mm高压水泥浆用三重管法高压泵1、3W-TB4高压柱塞泵，带压力流量仪表2、SNC-H300型黄河牌压浆车3、ACF-700型压浆车高压水助喷泥浆泵1、BW250/50型、压力3-5Mpa，排量150-250L/min2、200/40型、压力4Mpa，排量120-200L/min3、ACF-700型压浆车旋喷注浆空压机压力0.55-0.70Mpa，排量6-9m3/min旋喷用风钻机1、无锡30型钻机2、XJ100型振动钻机成孔、旋喷用旋喷管三重管,泥浆压力2Mpa，水压20Mpa，气压0.5Mpa水、气、浆成桩高压胶管工作压力引31Mpa、9Mpa，内径19mm高压水泥浆用其他搅拌管、各种压力、流量表等控制压力流量用备注1、钻机的转速和提升速度，根据需要附设调速装置或慢速卷扬机2、二重管法的高压泥浆泵、空压机、高压胶管可参照上列规格选用3、三重管尚需配备搅拌罐（3.5m3）、旋转提升装置，吊车、集泥箱、指挥信号装置等2）旋喷用的水泥采用新鲜无结块的425普通水泥。一般的泥浆水灰比为1:1-5:1，稠度过大，流动缓慢，喷嘴常易堵塞，增加排除故障时间，影响施工进度。稠度过小对强度有影响。为消除离析，一般加入水泥用量3%的陶土、0.9%的碱。浆液宜在旋喷前1小时内配置，使用时滤去硬块、砂石等，以免杜塞管路和喷嘴。2、施工工艺流程其工艺流程见图1、2。单管旋喷桩施工工艺框图否是是否三通一平测量桩机安装就位启动主钻机启动注浆泵送水管路堵塞否钻进在设计深度停钻注浆泵水管移至储浆罐注浆喷料是否正常提钻回转至设计高度继续注浆至水泥浆从孔口返出停止注浆填写施工记录提钻至地表以上停钻机移动主机检查处理检查处理3、施工程序及操作技术要点1）施工程序单管、二重管、三重管和多重管喷射注浆法虽注入的介质和数量不同，但他们的施工工序是基本一致的。都是先将钻杆插入或打入预定土层中，自下而上进行喷射作业。①钻机就位旋喷注浆施工的第一道工序就是将使用的钻机安置在设计的孔位上，使钻杆头对准孔位中心。为保证钻孔达到设计要求的垂直度，对钻机进行水平校正，使钻杆轴线垂直对准钻孔中心位置。②钻孔钻孔的方法主要视地层中地质情况、加固深度、机具设备等条件而定。单管旋喷使用震动型旋转钻机，钻深可达30m；二重管、三重管喷射注浆法施工中，较坚硬的地层采用地质钻机钻孔。③插管插管是将旋喷注浆管插入地层预定的深度。使用震动型旋转钻机时，插管与钻孔两道工序合二为一，钻孔完毕后，插管作业即完成。使...
