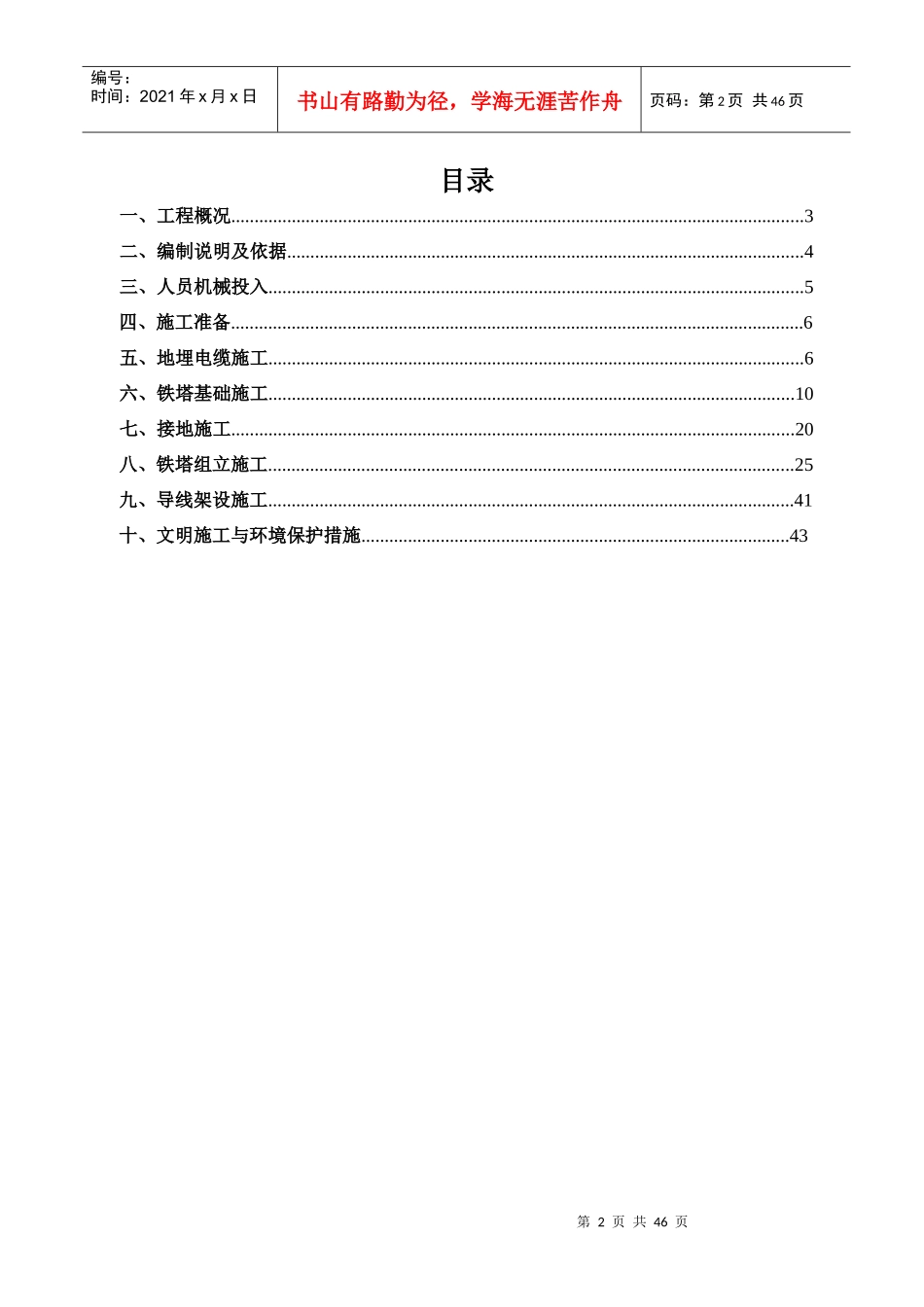

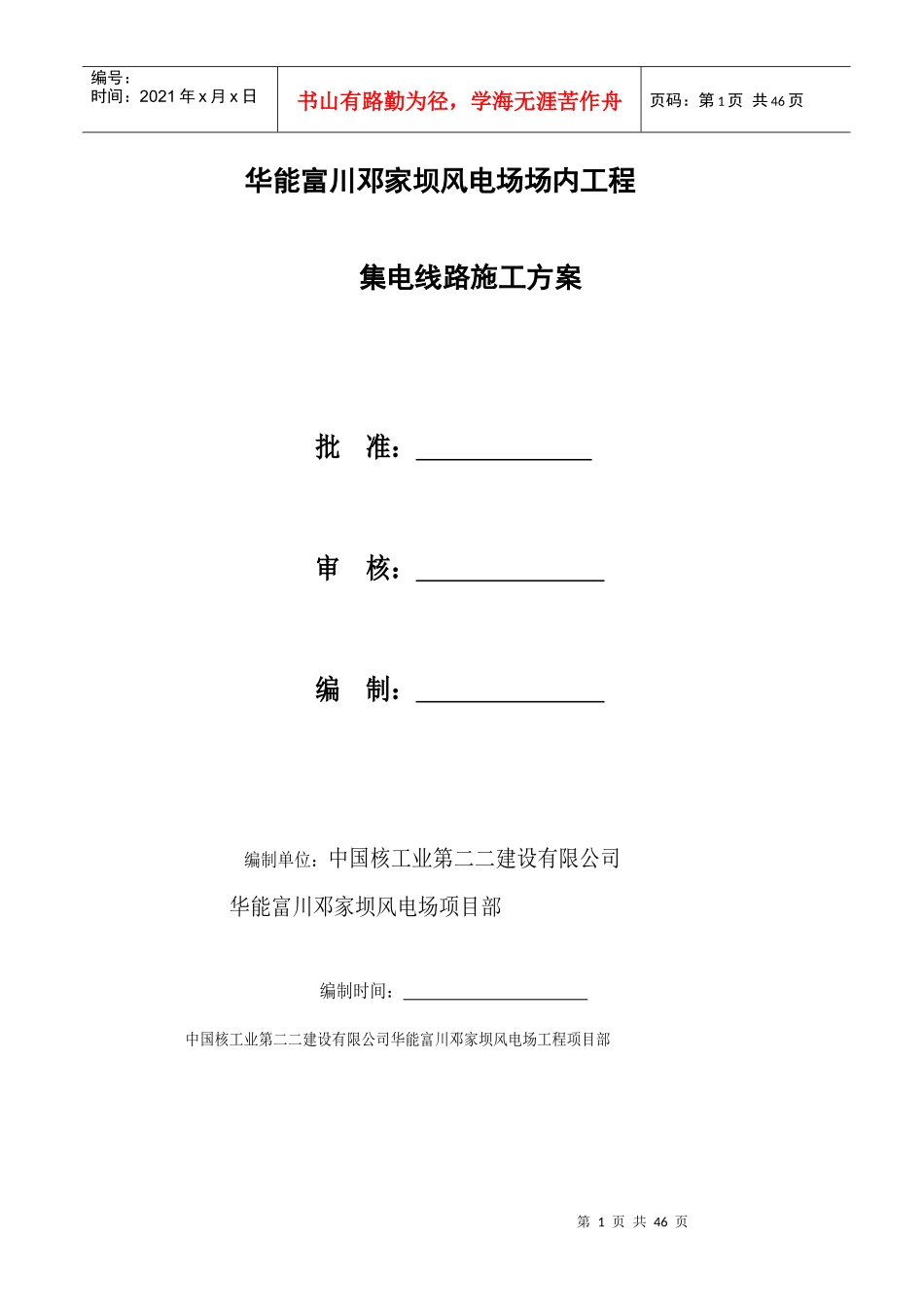

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页华能富川邓家坝风电场场内工程集电线路施工方案批准：审核：编制：编制单位：中国核工业第二二建设有限公司华能富川邓家坝风电场项目部编制时间：中国核工业第二二建设有限公司华能富川邓家坝风电场工程项目部第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页目录一、工程概况...........................................................................................................................3二、编制说明及依据...............................................................................................................4三、人员机械投入...................................................................................................................5四、施工准备...........................................................................................................................6五、地埋电缆施工...................................................................................................................6六、铁塔基础施工.................................................................................................................10七、接地施工.........................................................................................................................20八、铁塔组立施工.................................................................................................................25九、导线架设施工.................................................................................................................41十、文明施工与环境保护措施............................................................................................43第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页集电线路施工方案一、工程概况华能富川邓家坝风电场位于广西富川县柳家乡境内，场址北距富川县城约11km，东经111016.1'，北纬24040.5'。距钟山县城约13km，北侧、东侧与龟石水库相接。邓家坝风电场对外交通路线可由贺州市～富川县～柳家乡～风电场场址，其中贺州市～富川县城里程约75km，为G207国道、G323国道和S203省道，富川县～柳家乡～邓家坝约20km，为四级公路，以上公路路况较好，满足风机大件运输要求；钟山县～龟石水库（贺州市水文站）约14.5km，贺州市水文站～邓家坝村约4.5km，可满足部分材料运输的要求；场内现有机耕路连续弯道较多，暂无法满足风机大件运输的要求，需进行改扩建，以满足风机大件运输要求。华能富川邓家坝风电场工程由华能新能源股份有限公司投资建设，风电场装机容量为50MW，装配25台单机容量为2000kW风力发电机组。本工程等别为Ⅱ等，工程规模为大（2）型。风电机组塔架地基基础设计级别等级为1级，结构安全等级为1级，抗震设防类别为丙类，结构设计使用年限为50年。本工程招标内容主要包括：场内一、二、三号主路及其附属支线道路、F01-F25共25台风机吊装平台、风机基础、箱变基础、风机至箱变直埋电缆沟工程。本工程是35kv送电线路工程，工程分为3部分，即新建A/B/C线三条集电线路跨龟石水库，其中A线路跨越路径0.532km、B线路跨越路径0.56km，C线路跨越段路径0.59km，路径均在龟石水库两侧，共计铁塔13基。现场自然条件和气象条件地形、地质条件根据麻花钻钻孔、人工开挖边坡揭露及地质测绘调查，场址区地层主要为第四系冲洪积层（Qal+pl）和第四系坡残积层（Qsl+el）粉质粘土、砾（砂）质粘性土，泥盆系（D2y）石英砂岩、粉砂岩、粉砂质页岩、泥岩和中生代侵入岩（γ5）细粒斑状花岗岩等。规划场区范围内地势为山地，风机主要分布在山脊的高处。本工程地形全第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无...
