长兴三狮水泥5000td安装工程VIP免费

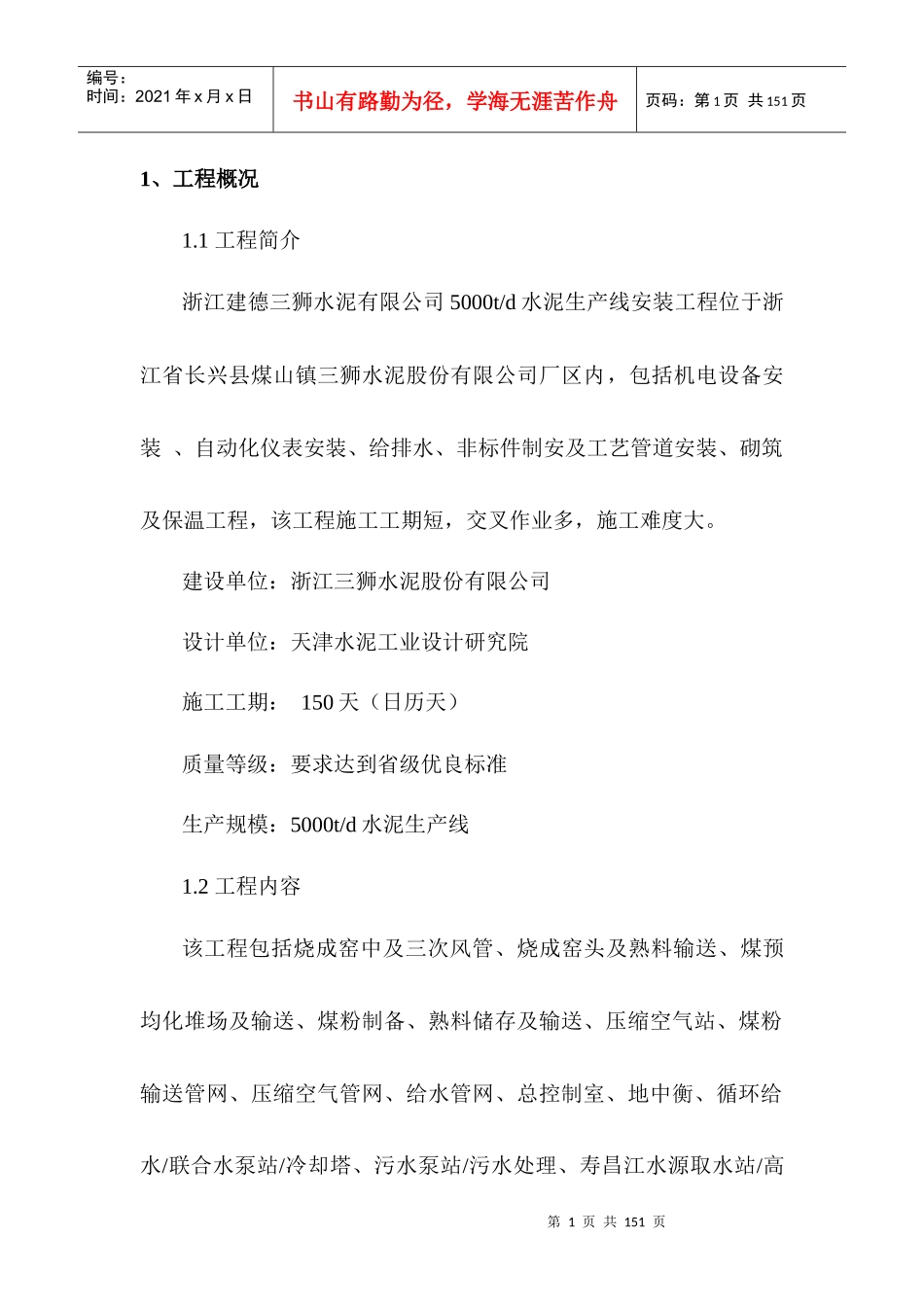

长兴三狮水泥5000td安装工程_第1页
1/151

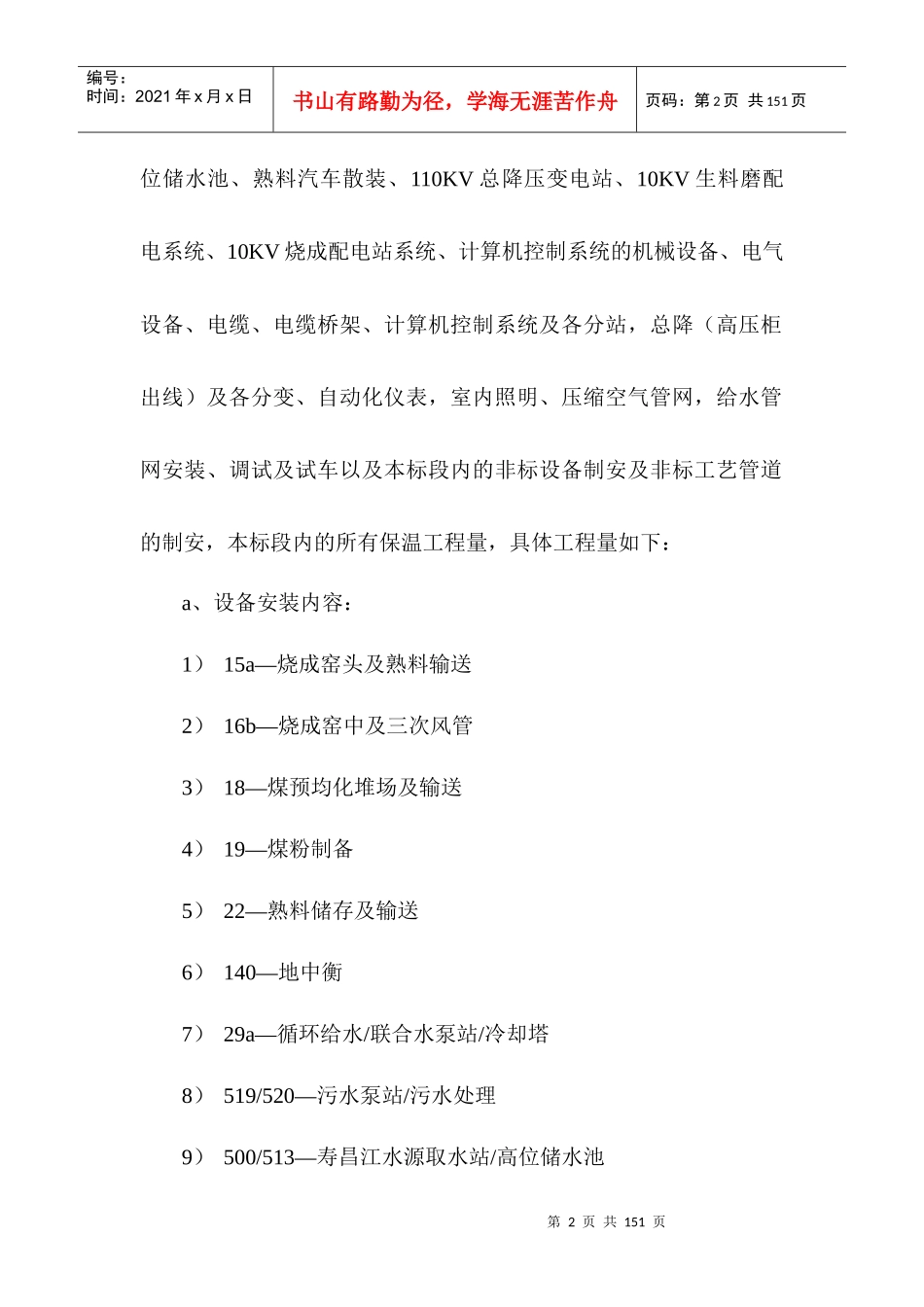

长兴三狮水泥5000td安装工程_第2页
2/151

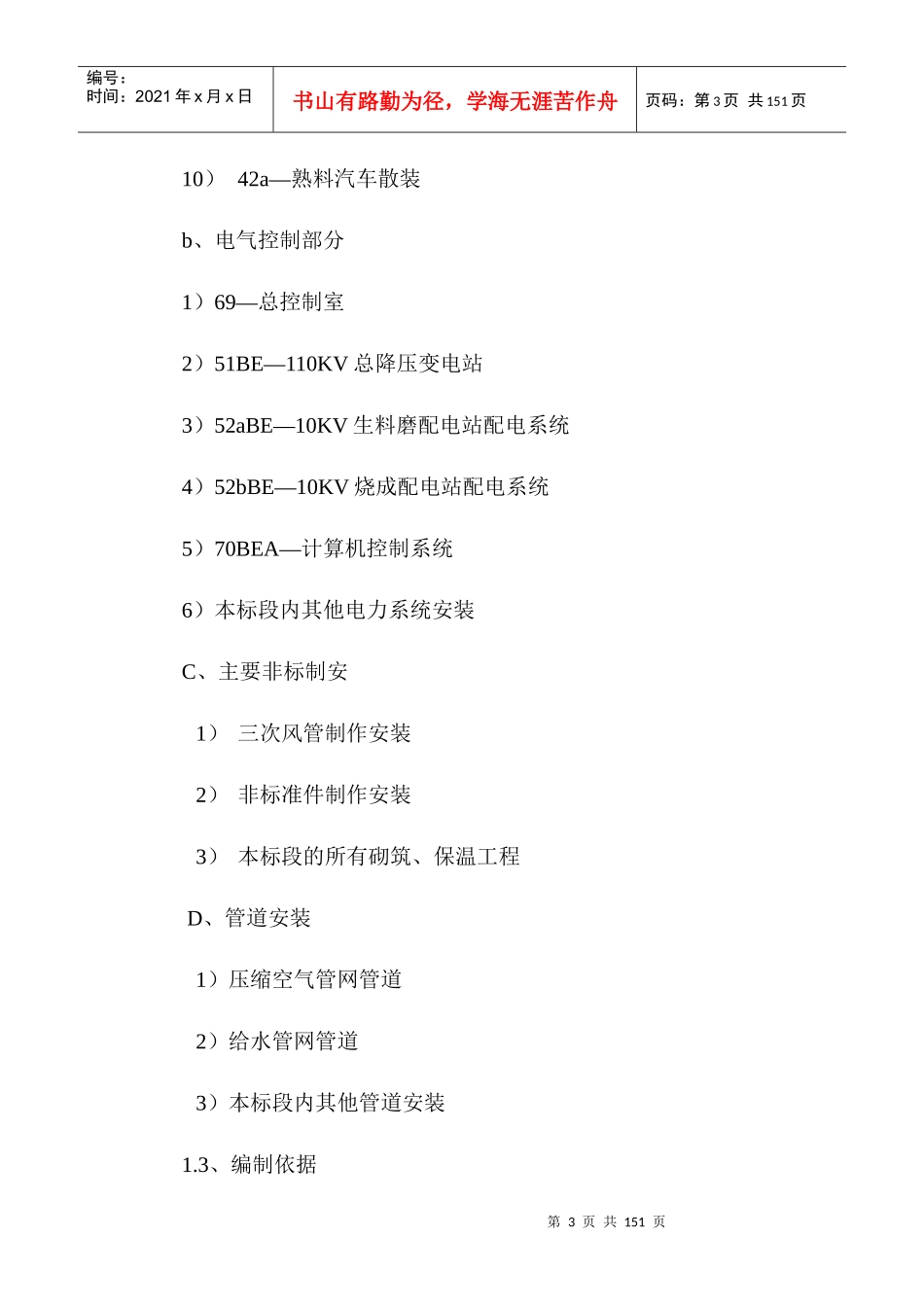

长兴三狮水泥5000td安装工程_第3页
3/151
第1页共151页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共151页1、工程概况1.1工程简介浙江建德三狮水泥有限公司5000t/d水泥生产线安装工程位于浙江省长兴县煤山镇三狮水泥股份有限公司厂区内,包括机电设备安装、自动化仪表安装、给排水、非标件制安及工艺管道安装、砌筑及保温工程,该工程施工工期短,交叉作业多,施工难度大。建设单位:浙江三狮水泥股份有限公司设计单位:天津水泥工业设计研究院施工工期:150天(日历天)质量等级:要求达到省级优良标准生产规模:5000t/d水泥生产线1.2工程内容该工程包括烧成窑中及三次风管、烧成窑头及熟料输送、煤预均化堆场及输送、煤粉制备、熟料储存及输送、压缩空气站、煤粉输送管网、压缩空气管网、给水管网、总控制室、地中衡、循环给水/联合水泵站/冷却塔、污水泵站/污水处理、寿昌江水源取水站/高第2页共151页第1页共151页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共151页位储水池、熟料汽车散装、110KV总降压变电站、10KV生料磨配电系统、10KV烧成配电站系统、计算机控制系统的机械设备、电气设备、电缆、电缆桥架、计算机控制系统及各分站,总降(高压柜出线)及各分变、自动化仪表,室内照明、压缩空气管网,给水管网安装、调试及试车以及本标段内的非标设备制安及非标工艺管道的制安,本标段内的所有保温工程量,具体工程量如下:a、设备安装内容:1)15a—烧成窑头及熟料输送2)16b—烧成窑中及三次风管3)18—煤预均化堆场及输送4)19—煤粉制备5)22—熟料储存及输送6)140—地中衡7)29a—循环给水/联合水泵站/冷却塔8)519/520—污水泵站/污水处理9)500/513—寿昌江水源取水站/高位储水池第3页共151页第2页共151页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共151页10)42a—熟料汽车散装b、电气控制部分1)69—总控制室2)51BE—110KV总降压变电站3)52aBE—10KV生料磨配电站配电系统4)52bBE—10KV烧成配电站配电系统5)70BEA—计算机控制系统6)本标段内其他电力系统安装C、主要非标制安1)三次风管制作安装2)非标准件制作安装3)本标段的所有砌筑、保温工程D、管道安装1)压缩空气管网管道2)给水管网管道3)本标段内其他管道安装1.3、编制依据第4页共151页第3页共151页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共151页1.3.1浙江三狮5000t/d水泥生产线安装工程招标文件规定的安装工程标准和规范。GBJ93——86《工业自动化仪表工程施工及验收规范》GBJ147——90《电气装置安装工程高压电器施工及验收规范》GBJ148——90《电气装置安装工程电力变压器油浸电抗器电感器施工及验收规范》GBJ149——90《电气装置安装工程母线装置施工及验收规范》GB50150——91《电气装置安装工程电气设备交接试验标准》GB50168——92《电气装置安装工程电缆线路施工及验收规范》GB50169——92《电气装置安装工程接地装置施工及验收规范》GB50170——92《电气装置安装工程旋转电机施工及验收规范》GB50171——92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》第5页共151页第4页共151页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共151页GB50172——92《电气装置安装工程畜电池施工及验收规范》GB50182——93《电气装置安装工程电梯电气装置施工及验收规范》GB50254——96《电气装置安装工程低压电器施工及验收规范》GB50255——96《电气装置安装工程电力变流设备施工及验收规范》GB50256——96《电气装置安装工程起重机电气装置施工及验收规范》GB50258——96《电气装置安装工程1KV及以下配线工程施工及验收规范》GBJ211——87《工业窑炉砌筑工程施工及验收规范》GBJ216——89《工业设备及管道绝热工程施工及验收规范》GB50235——97《工业金属管道工程施工及验收规范》GB50236——98《现场设备、工业管道焊接工程施工及验收规范》第6页共151页第5页共151页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共151页JGJ81——91《建筑钢结构焊接规程》CECS71——94《工程建...
