风电项目场区配电施工工程施工组织设计VIP免费

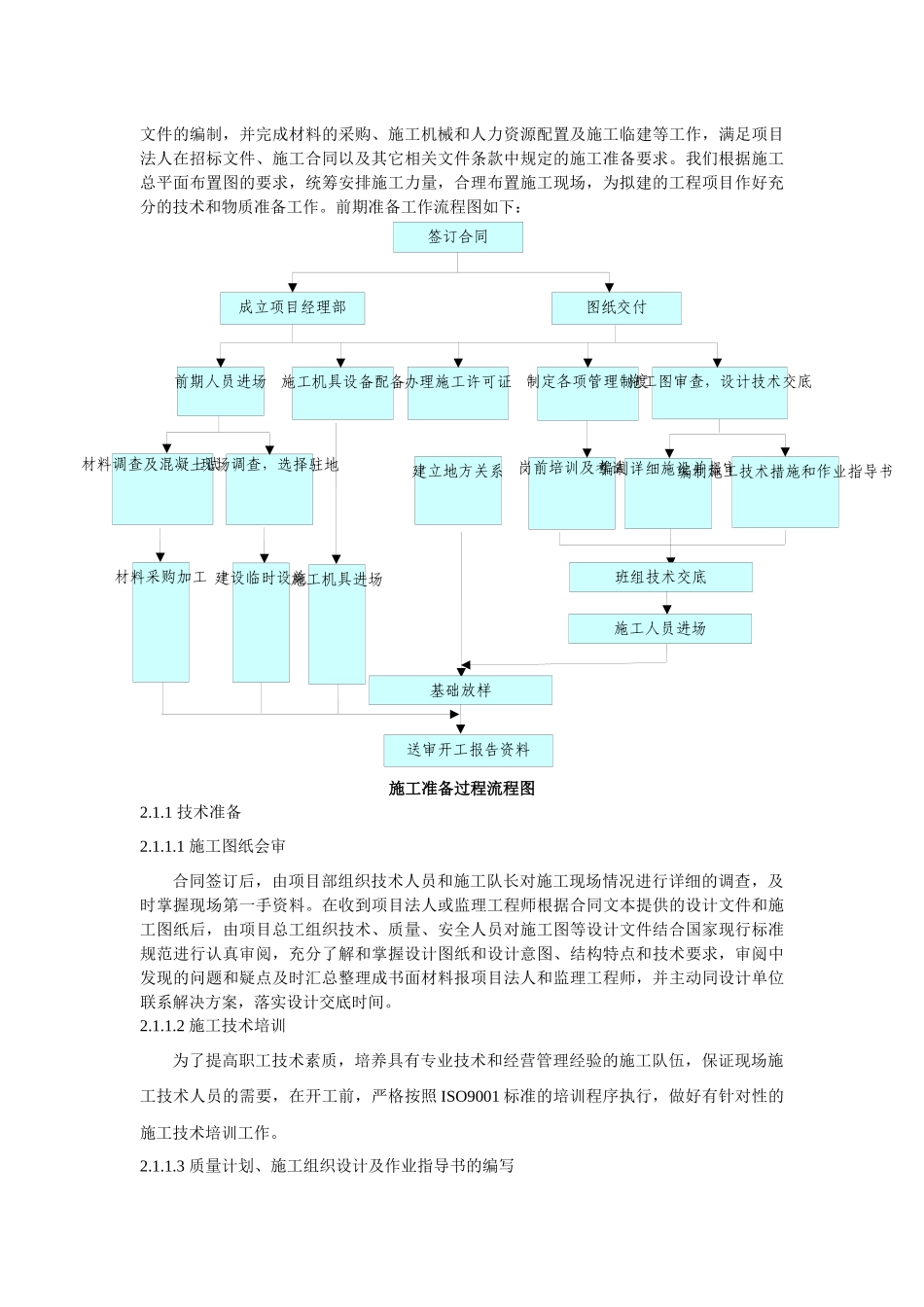

一、工程概况及特点1.1工程概况1.1.1工程名称:山西*****（84MW）风电项目场区配电施工工程1.1.2项目法人:****风力发电有限公司1.1.3项目规模:84MW1.1.4工程场址:山西省忻州市宁武县1.1.5工期要求:2016年6月至2016年11月，具体时间合同谈判时约定。1.1.6安全目标:自工程开工至竣工，投标人要杜绝人身死亡事故，严格控制各种习惯性违章，实现人身死亡事故“零”目标，并在工地范围内杜绝以下七种责任事故：①重伤及以上事故。②重大机械设备损坏事故。③重大火灾事故。④重大交通事故。⑤重大环境污染事故和重大垮（坍）塌事故。⑥大面积传染病和集体食物中毒事故。*****风电场项目工程装机规模为84MW。选用42台单机容量为2000kW的风力发电机组。本工程为余庄风电场场内35kV输电线路第一标段工程，该输电工程共分为2条回路。在110kV变电站围墙处，35kV线路采用电缆直埋方式接入110kV变电站35kV进线柜。本标段工程分为A、B共计两条回路，其中A回路串接机组10台：01#～09#、18#；B回路串接机组11台：10#～17#、19#～21#。本标段工程全部输电线路总亘长27.391km，全部为直埋电缆线路，实际电缆总长度31.192km。拟建山西宁武余庄风电场工程项目场地位于宁武县中部的余庄乡，距离宁武县城直线距离约17km，距离太原市直线距离约115km。风电场东部边界地处宁武县和原平市交界，场内区域为潜山地形，海拔在1950～2140m之间，规划区域占地面积约18km2，风电场中心坐标为E112°15.481′，N38°51.031′。宁武位于山西省北中部，东经111°50′-120°40′，北纬38°31′-39°8′之间。境北以内长城为边，与朔州相邻；西北以黄花岭为界，与神池县接壤；西南以荷叶坪山、芦芽山为屏，与五寨、岢岚相望；南部与静乐县相衔；东南以云中山与忻州分界；东部与原平市连通。宁武县属大陆性季风气候，按1959年山西省气象局气候区划，属高山严寒区和寒冷干燥区。特别是：气候寒冷，多大风，冬季漫长，无霜期短，山区雨多，其它地区雨量偏少温度差别大。年平均气温6.8℃，日照总时数平均为2835时，平均降水量426.5mm，无霜期90至120天。宁武区位优越，设施完善，交通便利，北同蒲电气化铁路、宁岢铁路、朔黄铁路和宁静铁路共同构成了宁武发达的铁路运输网。宁武站建于1936年，现为二等站。宁武西站建于1998年，隶属朔黄铁路公司管辖。公路，太宁、大运、忻保、崞水、平阳、宁白、忻分等干线公路通过境内。余庄风电场位于宁武向余庄乡东部5公里处的大凹山山脊上，场址所处地貌单元为溶蚀侵蚀中山区，区内沟谷发育，地形起伏较大，场址地面标高介于1950～2140m之间，215省道自风场西侧经过，对外交通条件比较便利。1.2工程特点本工程为尽可能减少征地及林地砍伐，集电线路电缆基本沿场内道路敷设，部分路段迂回严重时，电缆路径取直处理。承包商负责对工程量报价表中的各项电气设备及材料自行采购或从发包商处领取，进行验收、运输、贮存、安装调试及施工交接验收工作。（1）电缆部分工作内容包括：电力电缆埋设，包括风电场风机至配套箱变1kV电力电缆、35kV场内汇流电力电缆线路及敷设的土方开挖、铺沙、土方回填；路径标示桩及电缆沟盖板的制作、放置；电力电缆敷设；电力电缆的二次搬运等；电缆终端的制作、安装等(电缆头制作必须由电缆头厂家技术人员进行现场指导)；电缆的交接试验。（2）通信光缆的埋设，通信光缆的二次搬运，光缆终端的制作、熔接、安装、测试等。（3）风机内部、中控室内部光缆连接。（4）电缆分接箱的基础、接地施工及安装调试。（5）施工结束后，道路及周边环境恢复到施工前标准。（6）甲方供货范围内的材料、设备卸货保管看护。上述工作范围：起点为风机内部低压断路器出线电缆头制作及接线（含电缆头），终点为110kV升压站，电缆敷设到开关柜进线侧并完成电缆头制作及接线。我单位交给发包人的应是一条符合带电运行的线路。我单位严格保证工艺过程的正确性及安装质量，根据合同对试运行期的约定，经竣工验收，合格达标后，移交给业主。本工程主要依据以下标准：国标《电力工程电缆设计规范》（GB50217-2007）；电力行业标准《导体和电器选择设计技术规定》（DL/T5222-2005）；电力...
