电子元器件基础知识(存根)VIP免费

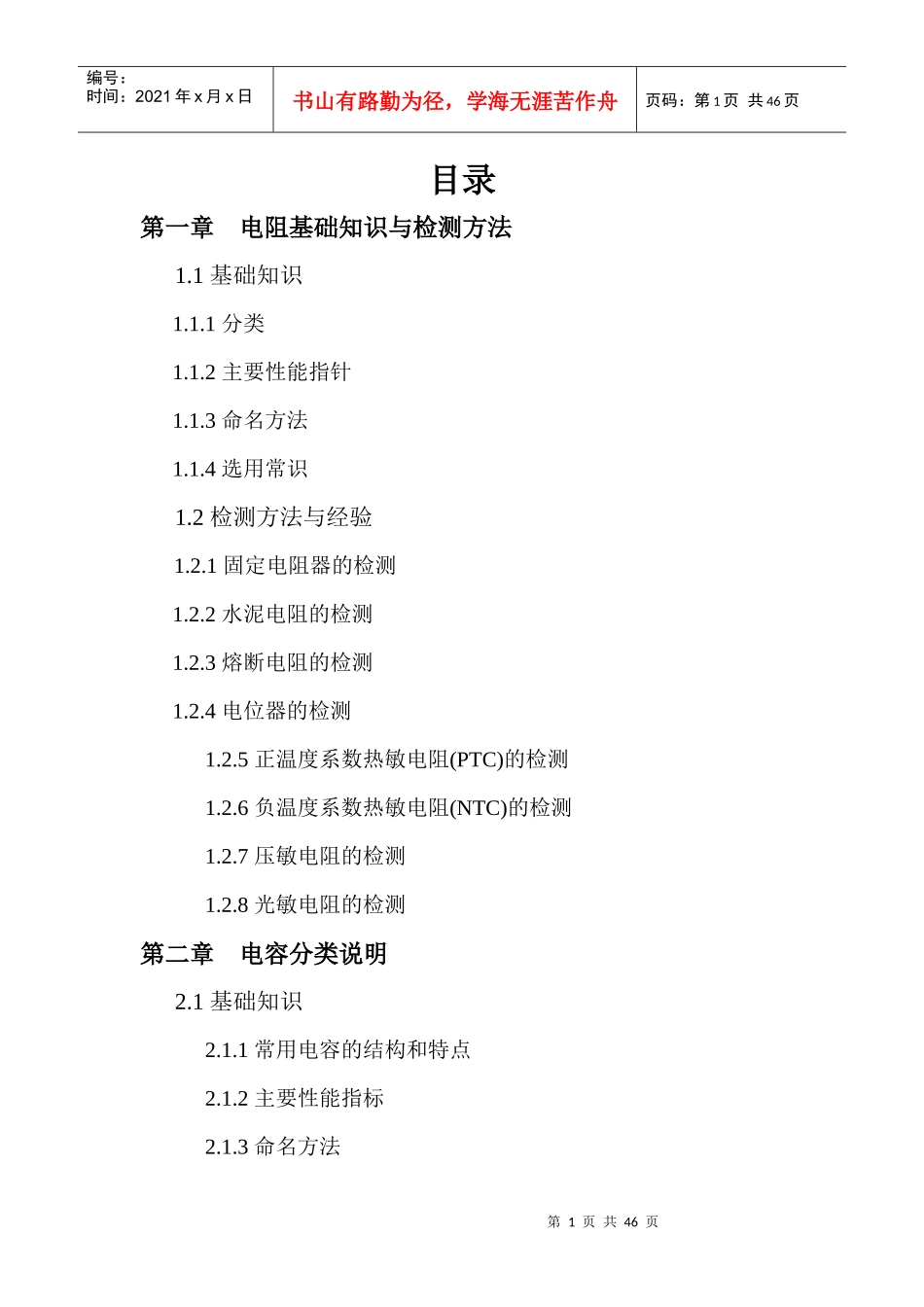

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页目录第一章电阻基础知识与检测方法1.1基础知识1.1.1分类1.1.2主要性能指针1.1.3命名方法1.1.4选用常识1.2检测方法与经验1.2.1固定电阻器的检测1.2.2水泥电阻的检测1.2.3熔断电阻的检测1.2.4电位器的检测1.2.5正温度系数热敏电阻(PTC)的检测1.2.6负温度系数热敏电阻(NTC)的检测1.2.7压敏电阻的检测1.2.8光敏电阻的检测第二章电容分类说明2.1基础知识2.1.1常用电容的结构和特点2.1.2主要性能指标2.1.3命名方法第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页2.1.4选用常识2.2电容器检测的一般方法2.2.1固定电容器的检测2.2.2电解电容器的检测2.2.3可变电容器的检测第三章晶体二极管基础知识及检测方法3.1二极管基础知识3.1.1二极管的主要参数3.1.2常用二极管3.2TVS的特性及主要参数3.2.1TVS的特性曲线3.2.2TVS的特性参数3.2.3TVS二极管的分类3.2.4TVS的选用技巧3.2.5TVS与压敏电阻的比较3.3二极管的选用常识3.4二极管的检测方法3.4.1普通二极1管的检测3.4.2普通发光二极管的检测3.4.3红外发光二极管的检测1第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页第四章三极管基础知识及检测方法4.1晶体管基础4.4.1晶体管基础4.4.2晶体管的命名方法4.4.3用万用表测试三级管第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页一电阻基础知识与检测方法1.1基础知识电阻器是电路组件中应用最广泛的一种，在电子设备中约占组件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。1.1.1分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。碳膜电阻：气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，性能一般。金属膜电阻：在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。碳质电阻：把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低，阻值范围宽，但性能差，很小采用。线绕电阻：用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。碳膜电位器：它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页关电位器。还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。这种电位器调节方便。线绕电位器：用电阻丝在环状骨架上绕制成。它的特点是阻值范围小，功率较大。1.1.2主要性能指针额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。额定功率分19个等级，常用的有0.05W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W。标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以10N欧，其中N为整数。E245%1.01.11.21.31.51.61.82.02.22.42.73.03.33.63.94.34.75.15.66.26.87.58.29.1E1210%1.01.21.51.82.22.73.33.94.75.66.88.2第6页共...
