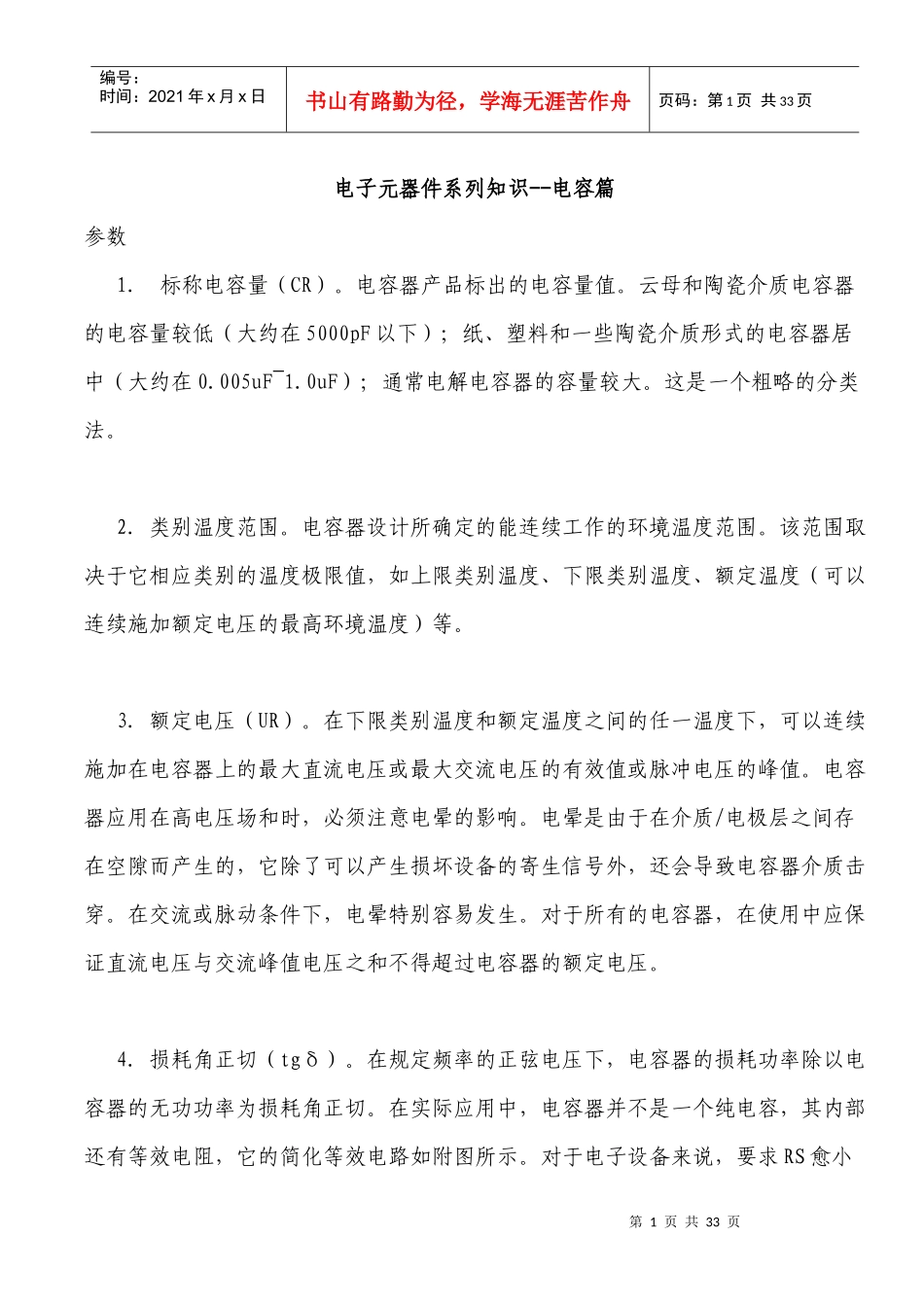

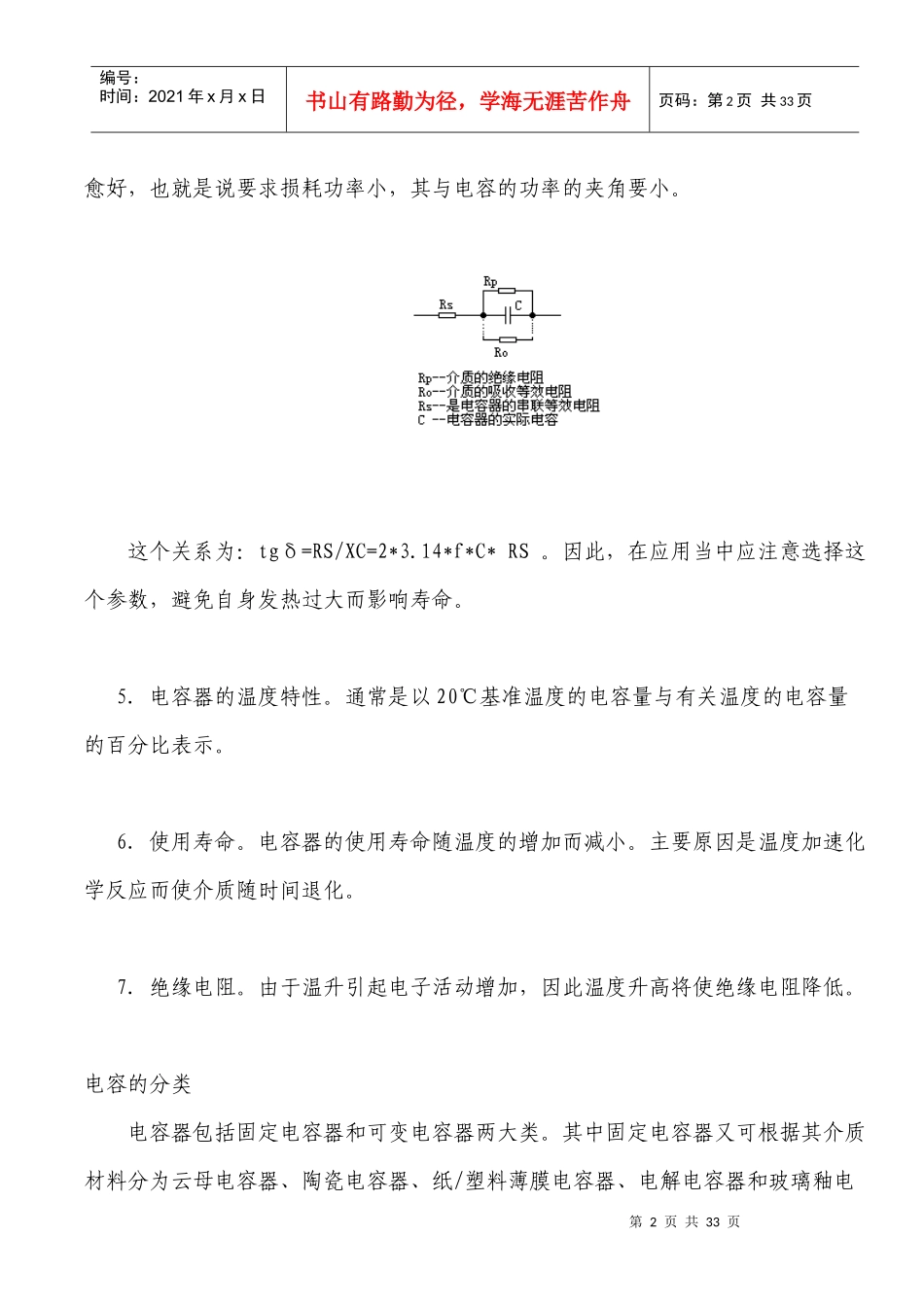

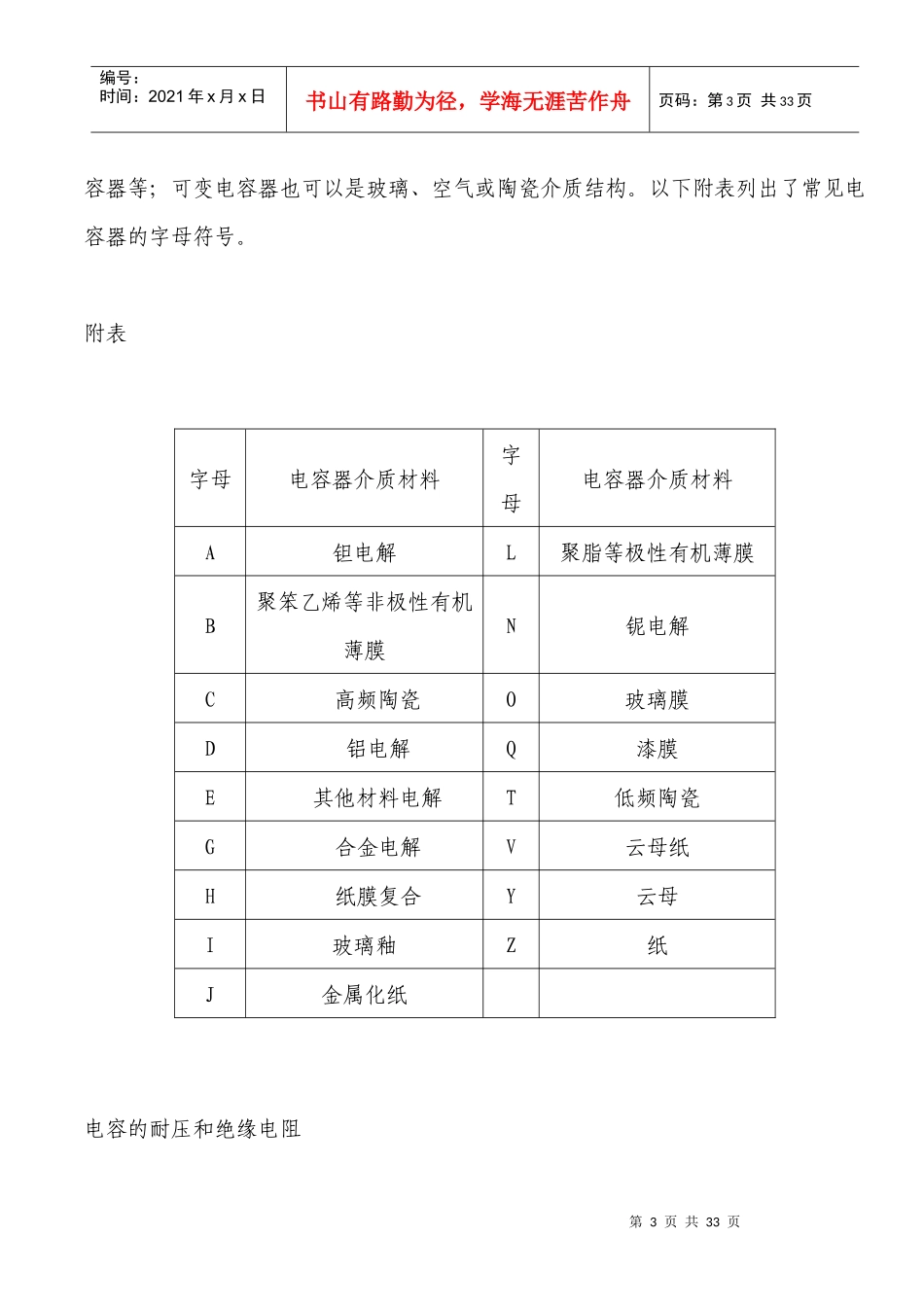

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页电子元器件系列知识--电容篇参数1.标称电容量（CR）。电容器产品标出的电容量值。云母和陶瓷介质电容器的电容量较低（大约在5000pF以下）；纸、塑料和一些陶瓷介质形式的电容器居中（大约在0.005uF~1.0uF）；通常电解电容器的容量较大。这是一个粗略的分类法。2.类别温度范围。电容器设计所确定的能连续工作的环境温度范围。该范围取决于它相应类别的温度极限值，如上限类别温度、下限类别温度、额定温度（可以连续施加额定电压的最高环境温度）等。3.额定电压（UR）。在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。电容器应用在高电压场和时，必须注意电晕的影响。电晕是由于在介质/电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。在交流或脉动条件下，电晕特别容易发生。对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压。4.损耗角正切（tgδ）。在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率为损耗角正切。在实际应用中，电容器并不是一个纯电容，其内部还有等效电阻，它的简化等效电路如附图所示。对于电子设备来说，要求RS愈小第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页愈好，也就是说要求损耗功率小，其与电容的功率的夹角要小。这个关系为：tgδ=RS/XC=2*3.14*f*C*RS。因此，在应用当中应注意选择这个参数，避免自身发热过大而影响寿命。5.电容器的温度特性。通常是以20℃基准温度的电容量与有关温度的电容量的百分比表示。6.使用寿命。电容器的使用寿命随温度的增加而减小。主要原因是温度加速化学反应而使介质随时间退化。7.绝缘电阻。由于温升引起电子活动增加，因此温度升高将使绝缘电阻降低。电容的分类电容器包括固定电容器和可变电容器两大类。其中固定电容器又可根据其介质材料分为云母电容器、陶瓷电容器、纸/塑料薄膜电容器、电解电容器和玻璃釉电第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页容器等；可变电容器也可以是玻璃、空气或陶瓷介质结构。以下附表列出了常见电容器的字母符号。附表字母电容器介质材料字母电容器介质材料A钽电解L聚脂等极性有机薄膜B聚笨乙烯等非极性有机薄膜N铌电解C高频陶瓷O玻璃膜D铝电解Q漆膜E其他材料电解T低频陶瓷G合金电解V云母纸H纸膜复合Y云母I玻璃釉Z纸J金属化纸电容的耐压和绝缘电阻第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。表1是常用固定电容直流工作电压系列。有*的数值，只限电解电容用。常用固定电容的直流电压系列1.646.310162532*405063100125*160250300*400450*5006301000由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上。电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻。漏电电阻越小，漏电越严重。电容漏电会引起能量损耗，这种损耗不第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页仅影响电容的寿命，而且会影响电路的工作。因此，漏电电阻越大越好。电容的种类区分电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图1所示。第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。上图是小型纸介电容，下图是立式矩开密封纸介电容。表1列出电容的类别和符号。表2是常用电容的几项特性。表1电容的类别和符号第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页第7页共33页第6页共33页编号：...
