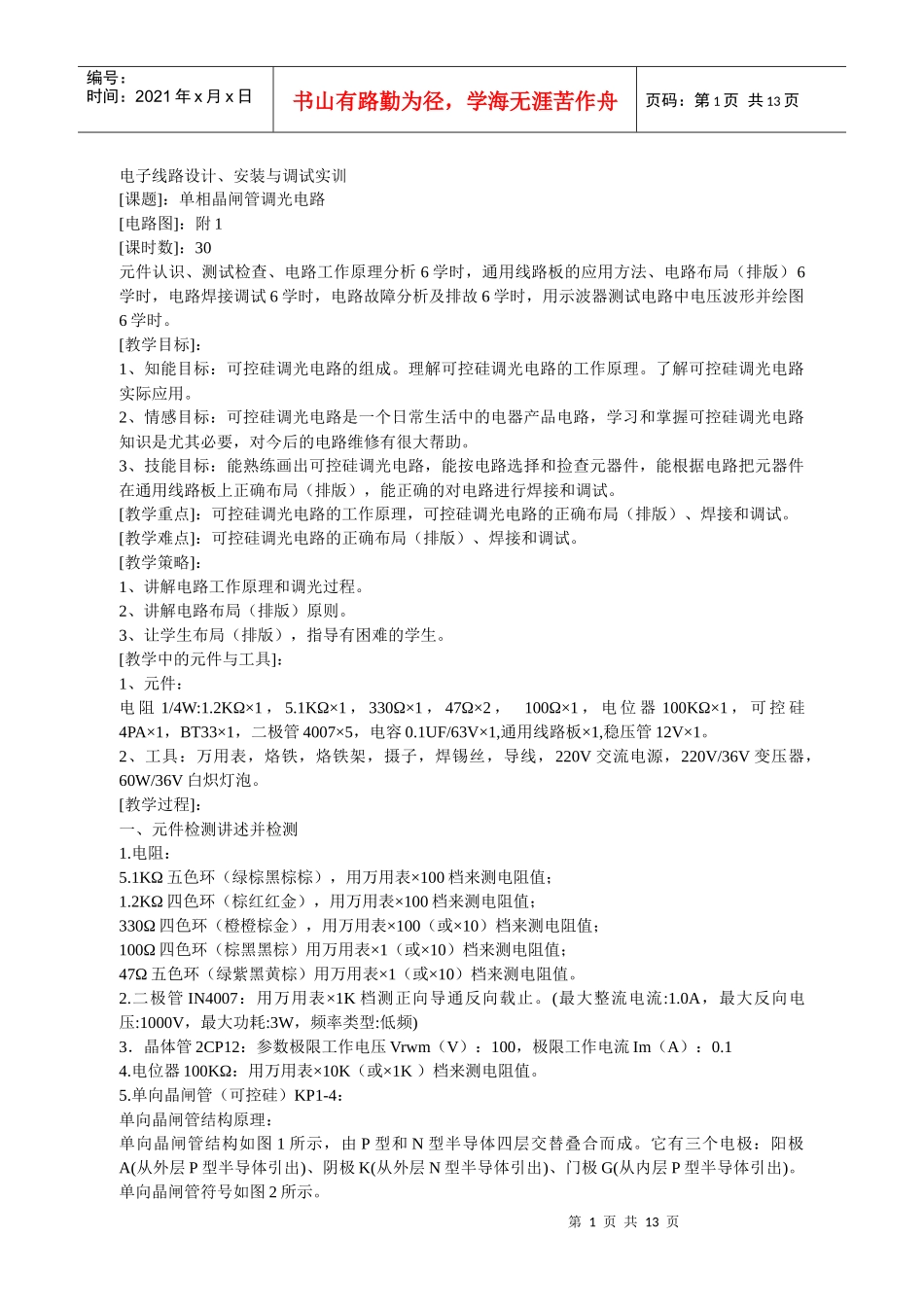

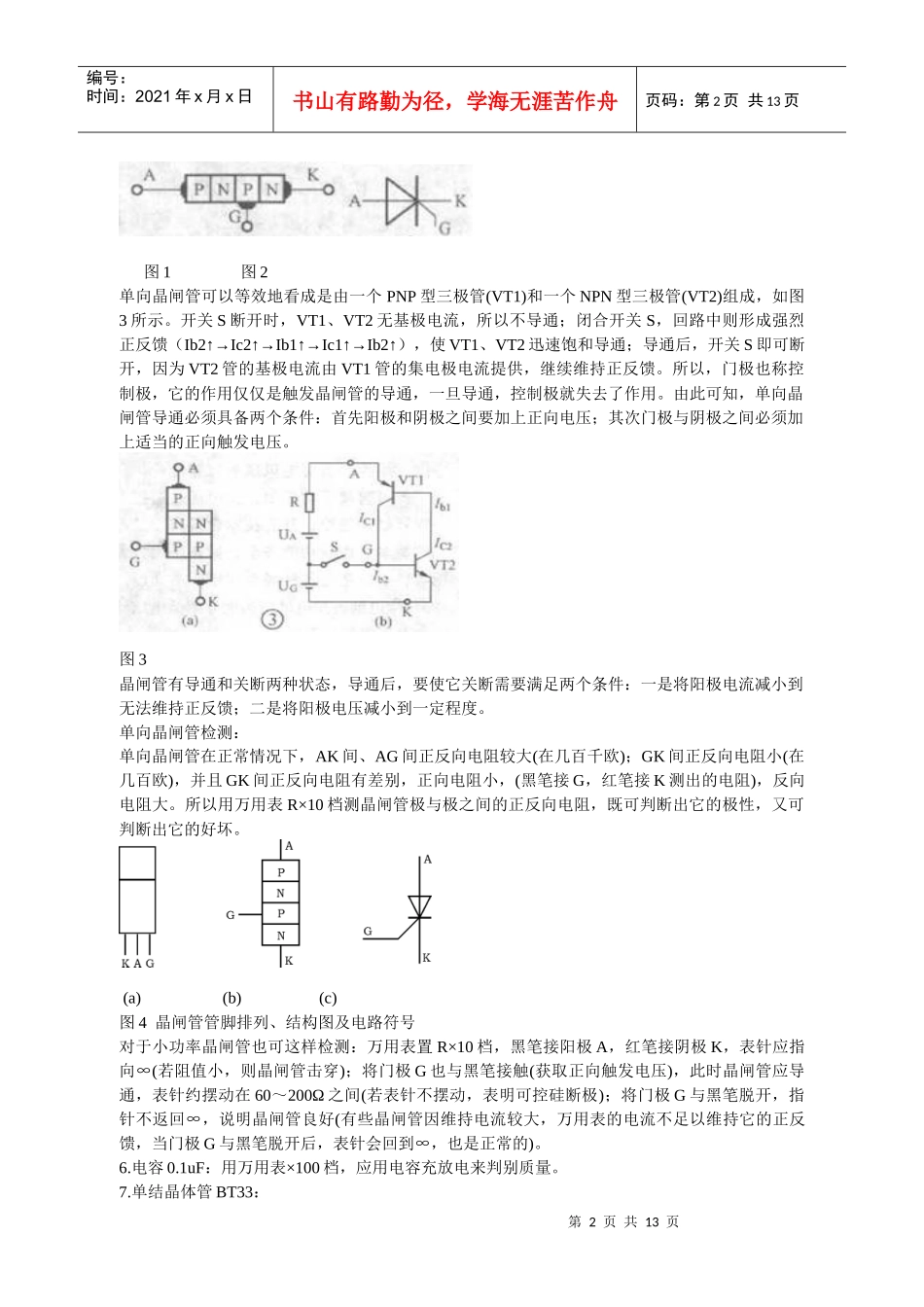

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电子线路设计、安装与调试实训[课题]：单相晶闸管调光电路[电路图]：附1[课时数]：30元件认识、测试检查、电路工作原理分析6学时，通用线路板的应用方法、电路布局（排版）6学时，电路焊接调试6学时，电路故障分析及排故6学时，用示波器测试电路中电压波形并绘图6学时。[教学目标]：1、知能目标：可控硅调光电路的组成。理解可控硅调光电路的工作原理。了解可控硅调光电路实际应用。2、情感目标：可控硅调光电路是一个日常生活中的电器产品电路，学习和掌握可控硅调光电路知识是尤其必要，对今后的电路维修有很大帮助。3、技能目标：能熟练画出可控硅调光电路，能按电路选择和捡查元器件，能根据电路把元器件在通用线路板上正确布局（排版），能正确的对电路进行焊接和调试。[教学重点]：可控硅调光电路的工作原理，可控硅调光电路的正确布局（排版）、焊接和调试。[教学难点]：可控硅调光电路的正确布局（排版）、焊接和调试。[教学策略]：1、讲解电路工作原理和调光过程。2、讲解电路布局（排版）原则。3、让学生布局（排版），指导有困难的学生。[教学中的元件与工具]：1、元件：电阻1/4W:1.2KΩ×1，5.1KΩ×1，330Ω×1，47Ω×2，100Ω×1，电位器100KΩ×1，可控硅4PA×1，BT33×1，二极管4007×5，电容0.1UF/63V×1,通用线路板×1,稳压管12V×1。2、工具：万用表，烙铁，烙铁架，摄子，焊锡丝，导线，220V交流电源，220V/36V变压器，60W/36V白炽灯泡。[教学过程]：一、元件检测讲述并检测1.电阻：5.1KΩ五色环（绿棕黑棕棕），用万用表×100档来测电阻值；1.2KΩ四色环（棕红红金），用万用表×100档来测电阻值；330Ω四色环（橙橙棕金），用万用表×100（或×10）档来测电阻值；100Ω四色环（棕黑黑棕）用万用表×1（或×10）档来测电阻值；47Ω五色环（绿紫黑黄棕）用万用表×1（或×10）档来测电阻值。2.二极管IN4007：用万用表×1K档测正向导通反向载止。(最大整流电流:1.0A，最大反向电压:1000V，最大功耗:3W，频率类型:低频)3．晶体管2CP12：参数极限工作电压Vrwm（V）：100，极限工作电流Im（A）：0.14.电位器100KΩ：用万用表×10K（或×1K）档来测电阻值。5.单向晶闸管（可控硅）KP1-4：单向晶闸管结构原理：单向晶闸管结构如图1所示，由P型和N型半导体四层交替叠合而成。它有三个电极：阳极A(从外层P型半导体引出)、阴极K(从外层N型半导体引出)、门极G(从内层P型半导体引出)。单向晶闸管符号如图2所示。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页图1图2单向晶闸管可以等效地看成是由一个PNP型三极管(VT1)和一个NPN型三极管(VT2)组成，如图3所示。开关S断开时，VT1、VT2无基极电流，所以不导通；闭合开关S，回路中则形成强烈正反馈（Ib2↑→Ic2↑→Ib1↑→Ic1↑→Ib2↑），使VT1、VT2迅速饱和导通；导通后，开关S即可断开，因为VT2管的基极电流由VT1管的集电极电流提供，继续维持正反馈。所以，门极也称控制极，它的作用仅仅是触发晶闸管的导通，一旦导通，控制极就失去了作用。由此可知，单向晶闸管导通必须具备两个条件：首先阳极和阴极之间要加上正向电压；其次门极与阴极之间必须加上适当的正向触发电压。图3晶闸管有导通和关断两种状态，导通后，要使它关断需要满足两个条件：一是将阳极电流减小到无法维持正反馈；二是将阳极电压减小到一定程度。单向晶闸管检测：单向晶闸管在正常情况下，AK间、AG间正反向电阻较大(在几百千欧)；GK间正反向电阻小(在几百欧)，并且GK间正反向电阻有差别，正向电阻小，(黑笔接G，红笔接K测出的电阻)，反向电阻大。所以用万用表R×10档测晶闸管极与极之间的正反向电阻，既可判断出它的极性，又可判断出它的好坏。(a)(b)(c)图4晶闸管管脚排列、结构图及电路符号对于小功率晶闸管也可这样检测：万用表置R×10档，黑笔接阳极A，红笔接阴极K，表针应指向∞(若阻值小，则晶闸管击穿)；将门极G也与黑笔接触(获取正向触发电压)，此时晶闸管应导通，表针约摆动在60～200Ω之间(若表针不摆...
