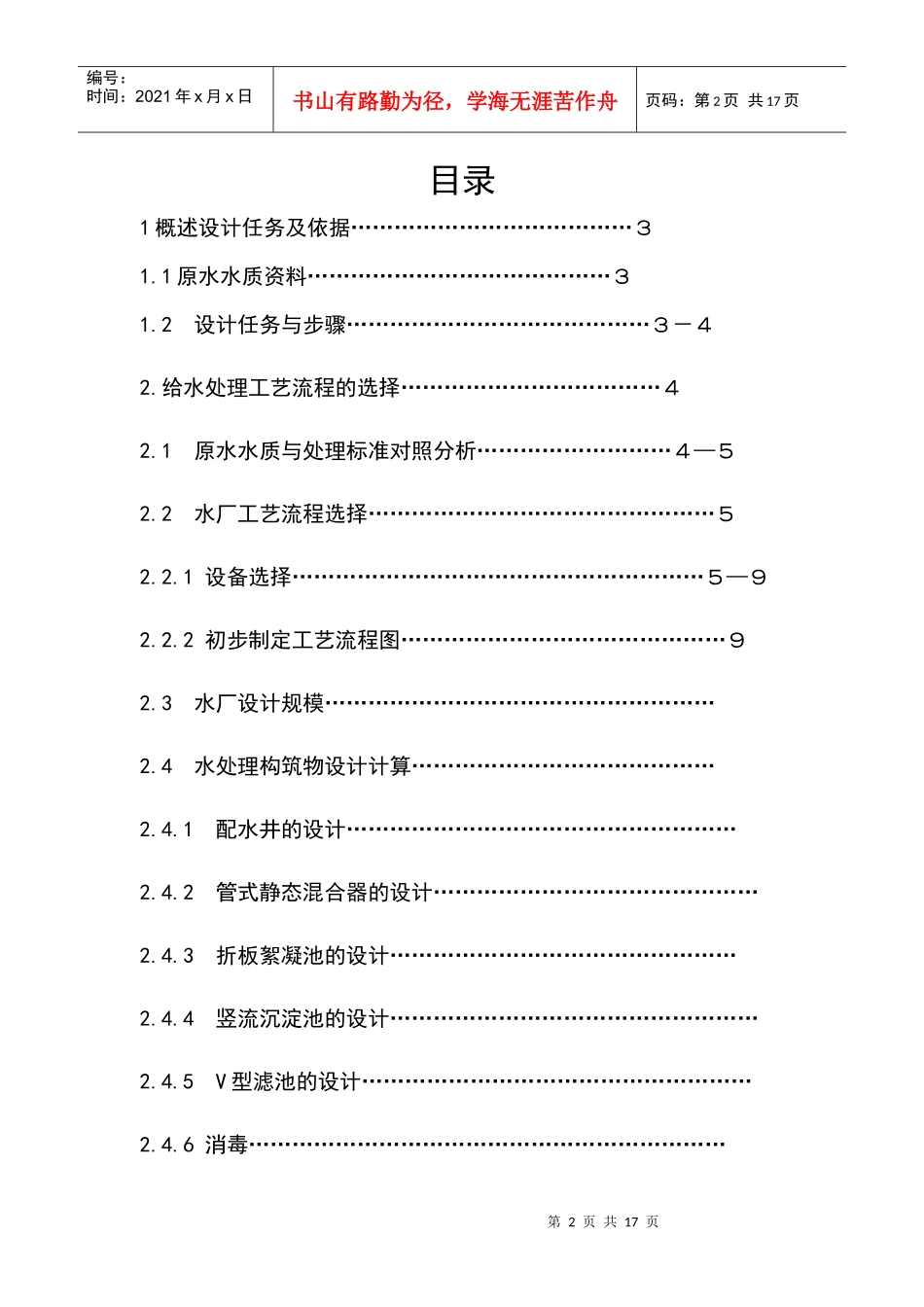

给水厂设计1万吨/d班级：电厂化学0901指导老师：丁可轩姓名：孟海军学号：2009040108第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页目录1概述设计任务及依据…………………………………３1.1原水水质资料……………………………………３1.2设计任务与步骤……………………………………３－４2.给水处理工艺流程的选择………………………………４2.1原水水质与处理标准对照分析………………………４—５2.2水厂工艺流程选择…………………………………………５2.2.1设备选择…………………………………………………５—９2.2.2初步制定工艺流程图………………………………………９2.3水厂设计规模………………………………………………2.4水处理构筑物设计计算……………………………………2.4.1配水井的设计………………………………………………2.4.2管式静态混合器的设计………………………………………2.4.3折板絮凝池的设计…………………………………………2.4.4竖流沉淀池的设计……………………………………………2.4.5V型滤池的设计………………………………………………2.4.6消毒…………………………………………………………第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页2.4.7清水池的设计………………………………………………3水厂各处理构筑物平面布置的依据说明及特点…………………3.1平面布置综述………………………………………………………3.2本设计平面布置……………………………………………………4.水厂高程布置……………………………………………………4.1高程布置综述……………………………………………………5设计总结……………………………………………6参考资料……………………………………………第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页给水厂设计1万吨/d1概述设计任务及依据1.1原水水质资料编号项目单位分析结果附注1色度度202浑浊度mg/Ｌ200-15003嗅和味度合格4PH值7.75总硬度mg/Ｌ250以CaCO3计6铜mg/Ｌ0.87锌mg/Ｌ0.28锰mg/Ｌ0.019砷mg/Ｌ0.00210细菌总数个/Ｌ28011大肠菌群个/Ｌ731.2设计任务与步骤第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页根据所给原始资料，进行城市净水厂工艺设计及工程扩大初步设计。设计任务与步骤如下所示：（1）根据原始资料计算水厂设计水量；（2）根据水质、水量、地区条件、施工条件和相似条件水厂运转情况选定处理方案和确定处理工艺流程；（3）水厂自用水量按设计净产水量的5％计；（4）选择各构筑物的形式和数目，初步进行水厂的平面布置和高程布置，在此基础上确定构筑物的形状、有关尺寸和安装位置等；（5）进行各构筑物的设计和计算，定出各构筑物和主要构件的尺寸，设计时要考虑到构筑物及其构件施工上的可能性；（6）根据各构筑物的确切尺寸，确定各种构筑物平面布置上的确切位置，并最后完成平面布置。确定各构筑物的连接管道的位置、管径、长度、材料及其附属设施，并最后定出水厂的高程布置；（7）绘制厂区总平面图、高程图（比例自定）；（8）就设计中需要说明的主要问题和计算成果写出设计计算说明书。2.给水处理工艺流程的选择2.1原水水质与处理标准对照分析项目单位原水处理标准分析结果色度度20≤15需处理浑浊度mg/Ｌ110-140≤3度需处理嗅和味度合格合格PH值7.76.5-8.5合格总硬度mg/Ｌ250≤450合格铜mg/Ｌ0.8≤1.0合格锌mg/Ｌ0.2≤1.0合格锰mg/Ｌ0.01≤0.1合格砷mg/Ｌ0.002≤0.05合格第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页细菌总数个/mＬ280≤100需处理大肠菌群个/Ｌ73≤3需处理附注：总硬度以CaCO3计根据原水水质资料可知：原水中色度20度，浑浊度110—140mg/L，细菌总数280个/L，大肠菌数73个/L，以上四项均超标。而其他项均符合水质要求。实际水质标准要求如上表所示，所以原水应属于高浊度水，对水的处理工艺选择应着重...
