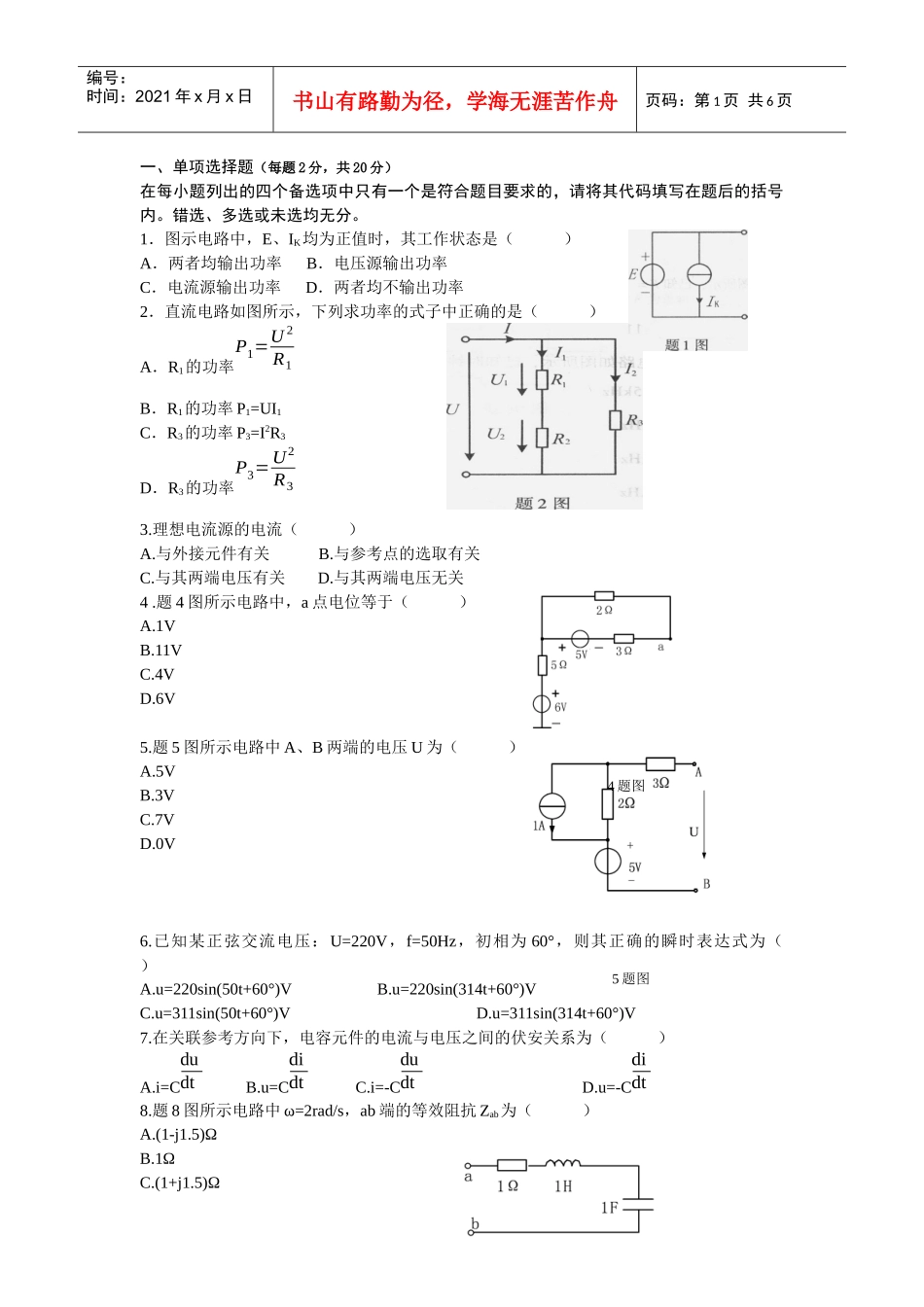

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页一、单项选择题（每题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1．图示电路中，E、IK均为正值时，其工作状态是（）A．两者均输出功率B．电压源输出功率C．电流源输出功率D．两者均不输出功率2．直流电路如图所示，下列求功率的式子中正确的是（）A．R1的功率P1=U2R1B．R1的功率P1=UI1C．R3的功率P3=I2R3D．R3的功率P3=U2R33.理想电流源的电流（）A.与外接元件有关B.与参考点的选取有关C.与其两端电压有关D.与其两端电压无关4.题4图所示电路中，a点电位等于（）A.1VB.11VC.4VD.6V5.题5图所示电路中A、B两端的电压U为（）A.5VB.3VC.7VD.0V6.已知某正弦交流电压：U=220V，f=50Hz，初相为60°，则其正确的瞬时表达式为（）A.u=220sin(50t+60°)VB.u=220sin(314t+60°)VC.u=311sin(50t+60°)VD.u=311sin(314t+60°)V7.在关联参考方向下，电容元件的电流与电压之间的伏安关系为（）A.i=CdudtB.u=CdidtC.i=-CdudtD.u=-Cdidt8.题8图所示电路中ω=2rad/s，ab端的等效阻抗Zab为（）A.(1-j1.5)ΩB.1ΩC.(1+j1.5)Ω4题图5题图第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页D.(1-j2)Ω9.在RLC串联的正弦交流电路中，当XL=XC时，电路呈现的性质为（）A.电感性B.电阻性C.电容性D.感性或容性10.在关联参考方向下，单一电感电路电压与电流相位关系是（）A.同相位B.反相C.电压滞后电流90°D.电压超前电流90°11.题11图示二极管为理想器件，Uab等于（）A.8VB.3VC.0VD.5V12.一电路有4个节点和6条支路，用支路电流法求解各支路电流时，应列出独立的KCL方程和KVL方程的数目分别为()A．2个和3个B．2个和4个C．3个和3个D.4个和6个13.电路如图所示，其输出电压的范围为-15V~15V，当Ui=5V时，输出电压Uo为（）A．-15VB．0VC．5VD．15V14.5位十进制数转换成8421BCD码位数有（）A.4B.5C.20D.10015.“有0出0，全1出1”表示的逻辑是（）A.与B.或C.与非D.或非16.题16图所示电路中，若测得UCE≈UCC，则管子工作在（）A.放大状态B.截止状态C.饱和状态D.短路状态17．图示逻辑电路中F的状态为（）A．0B．1C．AD．A18．输入变量A、B与输出F的逻辑关系如表所示，则A、B与F的逻辑关系为（）A．与8题图11题图16题图第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页B．或C．与非D．或非19．逻辑电路如图所示，已知F=“0”，则ABCD的逻辑状态为（）A．0100B．0101C．1010D．101120.对放大电路进行动态分析的主要任务是（）A.确定静态工作点QB.确定集电结和发射结的偏置电压C.确定电压放大倍数Au和输入、输出电阻ri，r0D.确定静态工作点Q、放大倍数Au和输入、输出电阻ri，ro二、填空题（每空2分，共30分）请在每小题的空格中填上正确答案。错填、不填均无分。21．直流电路如图21所示，电流I=________A．22．正弦交流电压u=100sin(200πt+60°)V，则其频率为____________Hz．23．在正弦交流电路中，电感元件的电感量L越小，则感抗越_________。24．若一元件两端电压为u=220√2sinωtV，流过该元件的电流为i=10√2cosωtA。则此元件为________元件。25.电路如题25图所示，已知Uab=-10V，电阻R的值为=___________Ω。26.一个实际的电源可以等效为一个理想电压源与电阻的串联，也可以等效为一个理想电流源与电阻的___________。27.在电感元件的交流电路中，电源角频率为ω时，电感L的感抗为___________。28.某晶体管电路中，已测得基极电流为10μA，发射极电流为1.01mA，该三极管的电流放大倍数β为___________。29．逻辑电路如图29所示，当输入端ABC为11l时，输出端F为逻辑________。30．如图30电路，当C端输入逻辑“1”时，输出端F的状态为________。31.二进制数1001转换成十六进制数＝___________。32.三极管非门电路如图所示，设D为理想二极管，则当三极管T截止时，输出端F的电压为__________V。25题图第4页共6页第3页共6页编号：时间：2021年x月x日书山有路...
