电子元器件承认书规范(DOC36页)VIP免费

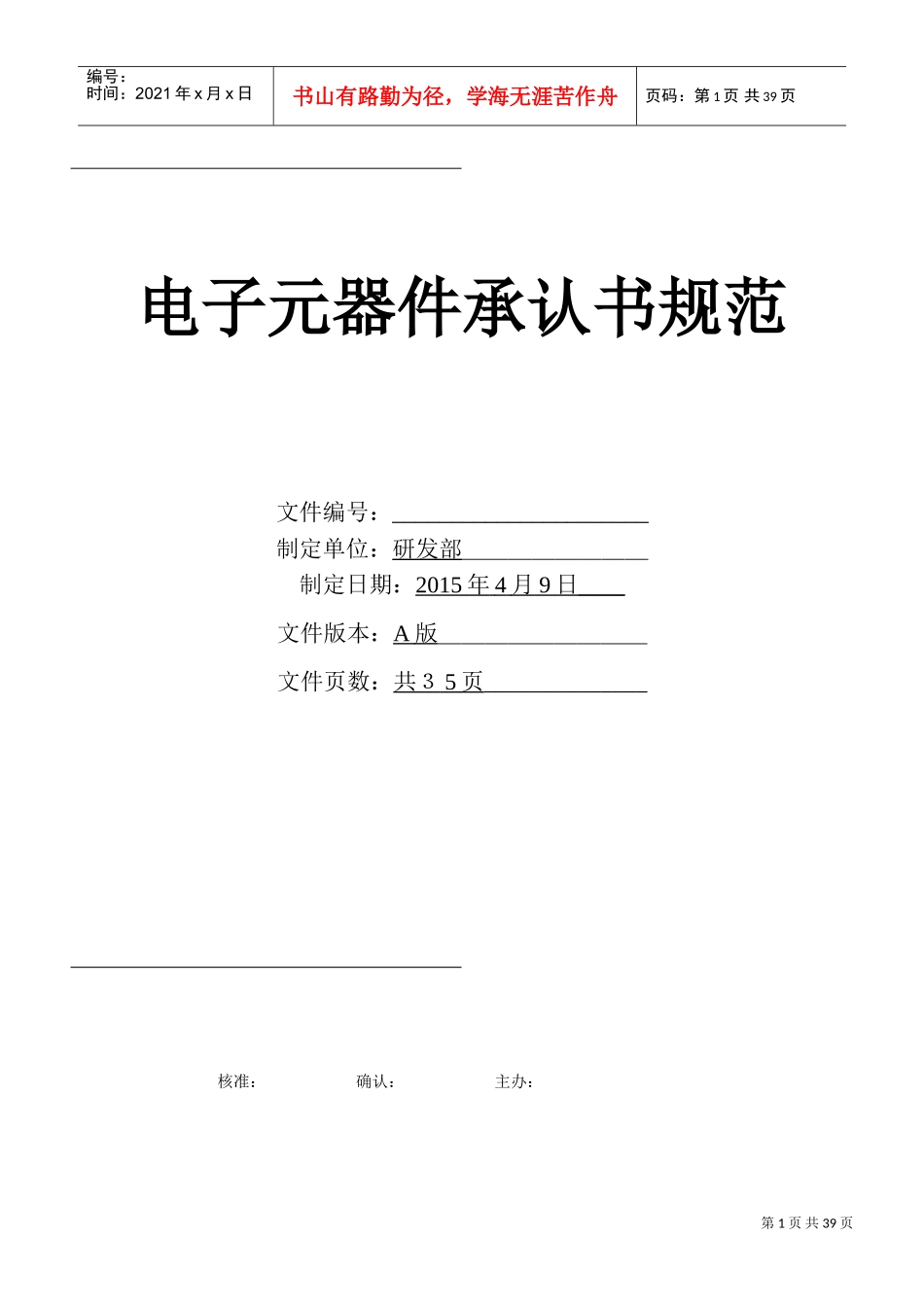

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页电子元器件承认书规范文件编号：______________________制定单位：研发部＿＿＿＿＿＿＿＿制定日期：2015年4月9日＿＿文件版本：A版＿＿＿＿＿＿＿＿＿文件页数：共３5页______________核准：确认：主办：第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页有限公司IELECTRONICSCO.,LTD.文件编号制定单位研发部制订日期2015年4月9日文件名称电子元器件承认规范本页版本A版文件页数第1页，共35页类别电阻类适用范围固定电阻系列目的为确保本公司产品所用之固定电阻均符合原设计要求,达成用料统一及符合品质要求.检验规范:NO.检验项目检验方法检验仪器1.外观检验是否有氧化、破损、变形现象，色码标示是否清晰正确。目视2.尺寸依规格要求测量,且符合实际装配要求。游标卡尺3.阻值在室温（20。C±5。C）下测试其电阻值是否在其容量范围内。LCR仪4.焊锡性引角伸入锡温（265。C±5。C）锡炉3~5秒后端子95%以上镀锡OK。锡炉温度计5.耐热性将电阻端子伸入（380±5）。C锡炉内3~5秒,置于常温3H再测试其阻值是否在范围内。锡炉LCR仪6.端子强度根据不同规格之电阻，施以相应之拉力、扭力，端子无松脱、断裂现象。拉力计秒表7.耐压本体与端子间按规格要求施加相应AC电压60秒，途装表层不可烧毁，绝缘层不可破坏。ACSOURCE8.绝缘阻抗由供应商提供检测报告。9.老化测试在45。C±5。C环境实际装机按80%机种率老化24H后测试其电气性能有无异常现象。老化板10.动态检测实际装机测试需符合机种电气性能要求。电子负载第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页缺点限度：针对以上检测项目须百分百测试OK方可承认核准：确认：主办：ELECTRONICSCO.,LTD.文件编号制定单位研发部制订日期2015年4月9日文件名称电子元器件承认规范本页版本A版文件页数第2页，共35页类别电阻类适用范围可变电阻、半可变电阻目的为确保本公司产品所用之可变电阻均符合原设计要求,达成用料统一及符合品质要求.检验规范:NO.检验项目检验方法检验仪器1.外观检验外观是否有氧化、变形、不洁、破损等不良现象，字体标示是否清晰正确。目视2.尺寸测试各部位尺寸是否符合原设计要求，实际装配无不良现象。游标卡尺3.标称阻值在室温（20。C±5。C）下测试其全程电阻值是否在其误差范围内。LCR仪4.残留阻值将可调电阻之动轴子调至极端，测试其剩余阻值是否在规格范围内。LCR仪5.阻抗变化特性转动轴子，视其阻值变化是否符合原设计要求，有无阻值跳跃，断路等不良现象（一般为B型变化）。LCR仪6.功率测试在室温20。C±5。C环境用DCPOWER以额定电压老化12H，再测试其电气特性是否有不良现象。DCPOWERLCR仪7.振动测试将电阻做敲打破坏性实验，检验可变电阻之弹片是否接触良好，测其阻值是否在范围内。LCR仪8.耐热性将电阻端子浸入380。C锡炉3~5秒后，置于常温下3H再测其电气性能无不良现象。锡炉9.焊锡性引脚伸入锡温（265。C±5。C）锡炉3~5秒后，95%以上镀锡OK。锡炉第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页10.动态检测实际上机测试，转动轴子视其电压变化，固定后电压无漂移现象。样机电子负载仪11.额定负荷寿命测试由供应商提供测试报告。缺点限度：针对以上检测项目须百分百测试OK方可承认核准：确认：主办：IELECTRONICSCO.,LTD.文件编号制定单位研发部制订日期2015年4月9日文件名称电子元器件承认规范本页版本A版文件页数第3页，共35页类别基板类适用范围PCB目的为确保本公司产品所用之基板均符合原设计要求,达成用料统一及符合品质要求.检验规范:NO.检验项目检验方法检验仪器1.外观检验外观有无破损、变形、油污、氧化等不良现象。目视2.印刷排版是否正确，印刷内容清晰无误，印刷之油墨是否与要求相符。安规机种之PCB是否有印防火等级，安轨符号等内容，样品、菲林、规格书图面是否完全吻合。目视3.尺寸实际测量其各部位尺寸是否符合规格要求。游标卡尺4.材质检验PCB所用之原材料是否符合原设计要求，安规PCB材...
