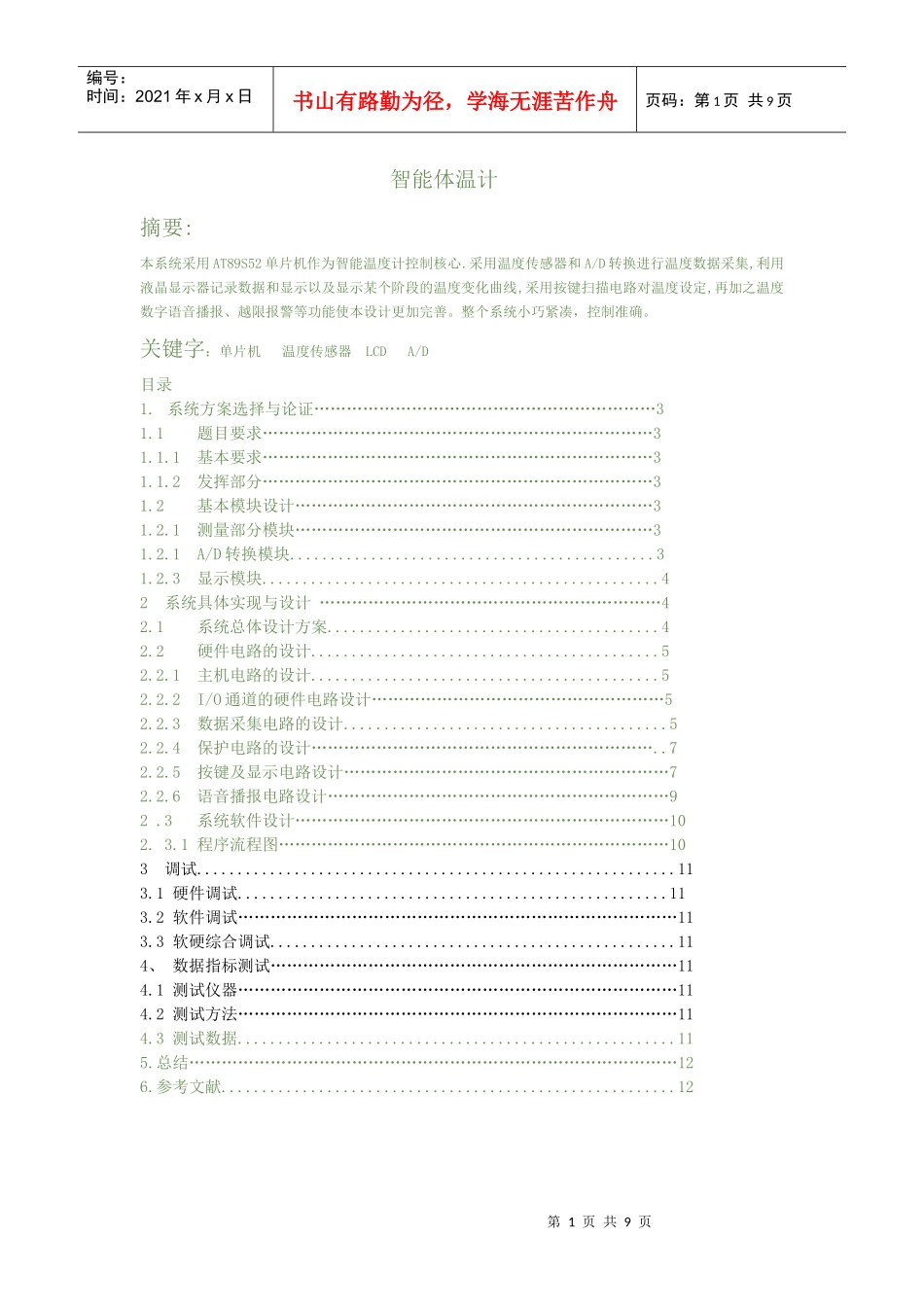

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页智能体温计摘要:本系统采用AT89S52单片机作为智能温度计控制核心.采用温度传感器和A/D转换进行温度数据采集,利用液晶显示器记录数据和显示以及显示某个阶段的温度变化曲线,采用按键扫描电路对温度设定,再加之温度数字语音播报、越限报警等功能使本设计更加完善。整个系统小巧紧凑，控制准确。关键字：单片机温度传感器LCDA/D目录1.系统方案选择与论证………………………………………………………31.1题目要求………………………………………………………………31.1.1基本要求………………………………………………………………31.1.2发挥部分………………………………………………………………31.2基本模块设计…………………………………………………………31.2.1测量部分模块…………………………………………………………31.2.1A/D转换模块.............................................31.2.3显示模块.................................................42系统具体实现与设计………………………………………………………42.1系统总体设计方案.........................................42.2硬件电路的设计...........................................52.2.1主机电路的设计...........................................52.2.2I/O通道的硬件电路设计………………………………………………52.2.3数据采集电路的设计........................................52.2.4保护电路的设计………………………………………………………..72.2.5按键及显示电路设计……………………………………………………72.2.6语音播报电路设计………………………………………………………92.3系统软件设计……………………………………………………………102.3.1程序流程图………………………………………………………………103调试...........................................................113.1硬件调试.....................................................113.2软件调试………………………………………………………………………113.3软硬综合调试..................................................114、数据指标测试…………………………………………………………………114.1测试仪器………………………………………………………………………114.2测试方法………………………………………………………………………114.3测试数据......................................................115.总结………………………………………………………………………………126.参考文献........................................................12第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1.系统方案选择与论证1.1题目要求1.1.1基本要求⑴系统前端部分归一化输出，即0～＋50℃线性对应0～5V；⑵系统前端部分应具有输出保护电路，使其输出电压不超过5V；⑶系统每秒采集一次温度，经滤波、计算等处理后实时显示温度值，测量精度为±0.1℃；⑷系统每分钟用语音报告一次所测温度当前值；⑸系统可在0～50℃的范围内任意设预警温度值（默认值设定为37.0℃），当所测温度超过预警温度值时，系统立即报警，预警值的设定应可随时更改。1.1.2发挥部分⑴记录测试结果并在点阵式LCD屏上显示2分钟内的温度变化曲线；⑵非接触式测量。（测量精度为±0.2℃）；1.2基本模块设计1.2.1测量部分模块方案一：采用热敏电阻，可满足40摄氏度至90摄氏度测量范围，但热敏电阻精度、重复性、可靠性较差，对于检测小于1摄氏度的信号是不适用的。方案二：采用温度传感器铂电阻ＰＴ１０００，铂热电阻的物理化学性能在高温和氧化性介质中很稳定，它能用作工业测温元件，且此元件线性度较好，在０～１００摄氏度时，最大非线性偏差小于０.５摄氏度。方案三：集成温度传感器ＡＤ５９０具有线性好、精度适中、灵敏度高、体积小、使用方便等优点，AD590的电源电压范围为4V～30V。电源电压可在4V~...
