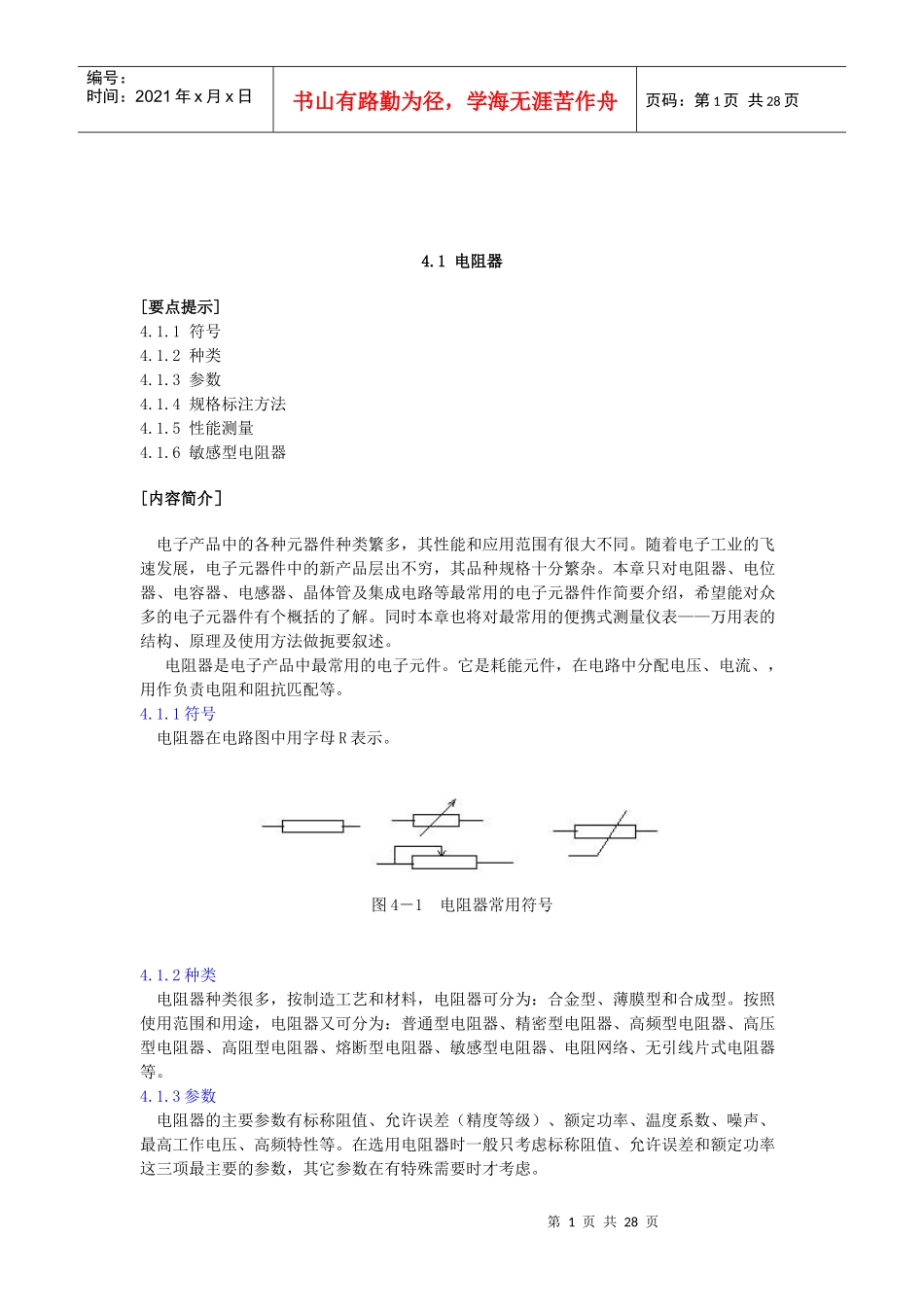

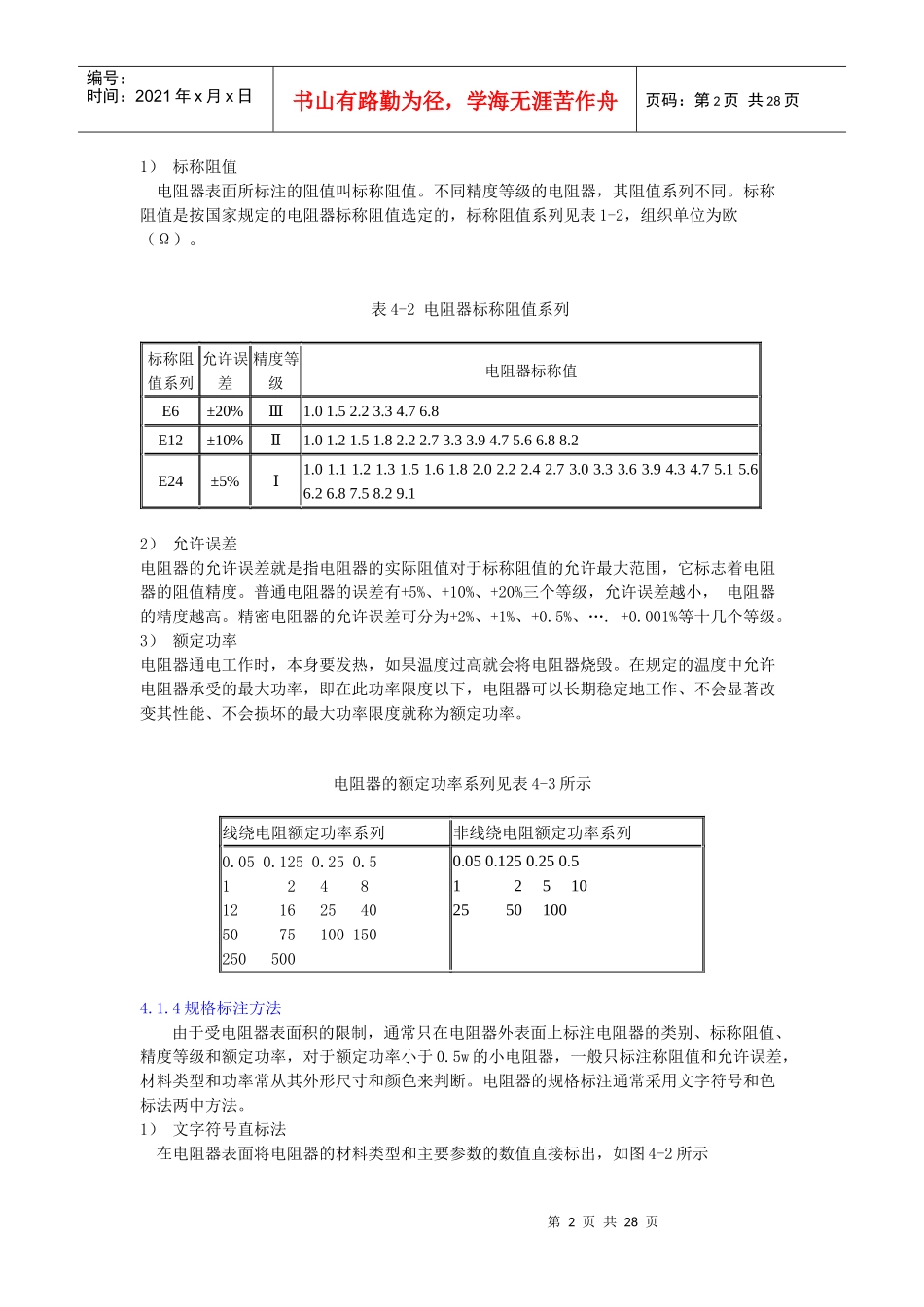

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页4.1电阻器[要点提示]4.1.1符号4.1.2种类4.1.3参数4.1.4规格标注方法4.1.5性能测量4.1.6敏感型电阻器[内容简介］电子产品中的各种元器件种类繁多，其性能和应用范围有很大不同。随着电子工业的飞速发展，电子元器件中的新产品层出不穷，其品种规格十分繁杂。本章只对电阻器、电位器、电容器、电感器、晶体管及集成电路等最常用的电子元器件作简要介绍，希望能对众多的电子元器件有个概括的了解。同时本章也将对最常用的便携式测量仪表——万用表的结构、原理及使用方法做扼要叙述。电阻器是电子产品中最常用的电子元件。它是耗能元件，在电路中分配电压、电流、，用作负责电阻和阻抗匹配等。4.1.1符号电阻器在电路图中用字母R表示。图4－1电阻器常用符号4.1.2种类电阻器种类很多，按制造工艺和材料，电阻器可分为：合金型、薄膜型和合成型。按照使用范围和用途，电阻器又可分为：普通型电阻器、精密型电阻器、高频型电阻器、高压型电阻器、高阻型电阻器、熔断型电阻器、敏感型电阻器、电阻网络、无引线片式电阻器等。4.1.3参数电阻器的主要参数有标称阻值、允许误差（精度等级）、额定功率、温度系数、噪声、最高工作电压、高频特性等。在选用电阻器时一般只考虑标称阻值、允许误差和额定功率这三项最主要的参数，其它参数在有特殊需要时才考虑。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页1）标称阻值电阻器表面所标注的阻值叫标称阻值。不同精度等级的电阻器，其阻值系列不同。标称阻值是按国家规定的电阻器标称阻值选定的，标称阻值系列见表1-2，组织单位为欧（Ω）。表4-2电阻器标称阻值系列标称阻值系列允许误差精度等级电阻器标称值E6±20%Ⅲ1.01.52.23.34.76.8E12±10%Ⅱ1.01.21.51.82.22.73.33.94.75.66.88.2E24±5%Ⅰ1.01.11.21.31.51.61.82.02.22.42.73.03.33.63.94.34.75.15.66.26.87.58.29.12）允许误差电阻器的允许误差就是指电阻器的实际阻值对于标称阻值的允许最大范围，它标志着电阻器的阻值精度。普通电阻器的误差有+5%、+10%、+20%三个等级，允许误差越小，电阻器的精度越高。精密电阻器的允许误差可分为+2%、+1%、+0.5%、….+0.001%等十几个等级。3）额定功率电阻器通电工作时，本身要发热，如果温度过高就会将电阻器烧毁。在规定的温度中允许电阻器承受的最大功率，即在此功率限度以下，电阻器可以长期稳定地工作、不会显著改变其性能、不会损坏的最大功率限度就称为额定功率。电阻器的额定功率系列见表4-3所示线绕电阻额定功率系列非线绕电阻额定功率系列0.050.1250.250.512481216254050751001502505000.050.1250.250.51251025501004.1.4规格标注方法由于受电阻器表面积的限制，通常只在电阻器外表面上标注电阻器的类别、标称阻值、精度等级和额定功率，对于额定功率小于0.5w的小电阻器，一般只标注称阻值和允许误差，材料类型和功率常从其外形尺寸和颜色来判断。电阻器的规格标注通常采用文字符号和色标法两中方法。1）文字符号直标法在电阻器表面将电阻器的材料类型和主要参数的数值直接标出，如图4-2所示第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页图4－2电阻器的直标法（1）阻值欧(100欧姆)用Ω表示千欧(103欧姆)用kΩ表示兆欧(106欧姆)用MΩ表示千兆欧(109欧姆)用GΩ表示兆兆欧(1012欧姆)用TΩ表示（2）允许误差（3）额定功率表4－4为常用的碳膜电阻器和金属膜电阻器外形尺寸和额定功率的关系额定功率（W）碳膜电阻（RT）金属膜电阻（RJ）长度（mm）直径（mm）长度（mm）直径（mm）1/81/41/2121118.52830.548.53.95.55.57.29.56~87~8.310.813.018.52~2.52~2.94.26.68.6（4）材料类型表4－5电阻器材料和代表字母符号符号TJXHYCSIN材料碳膜金属膜线绕合成膜氧化膜沉积膜有机实芯玻璃釉膜无机实芯2）色标法这里用不同颜色的色环在电阻器的表面标志出其最主要的参数的标注方法。第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
