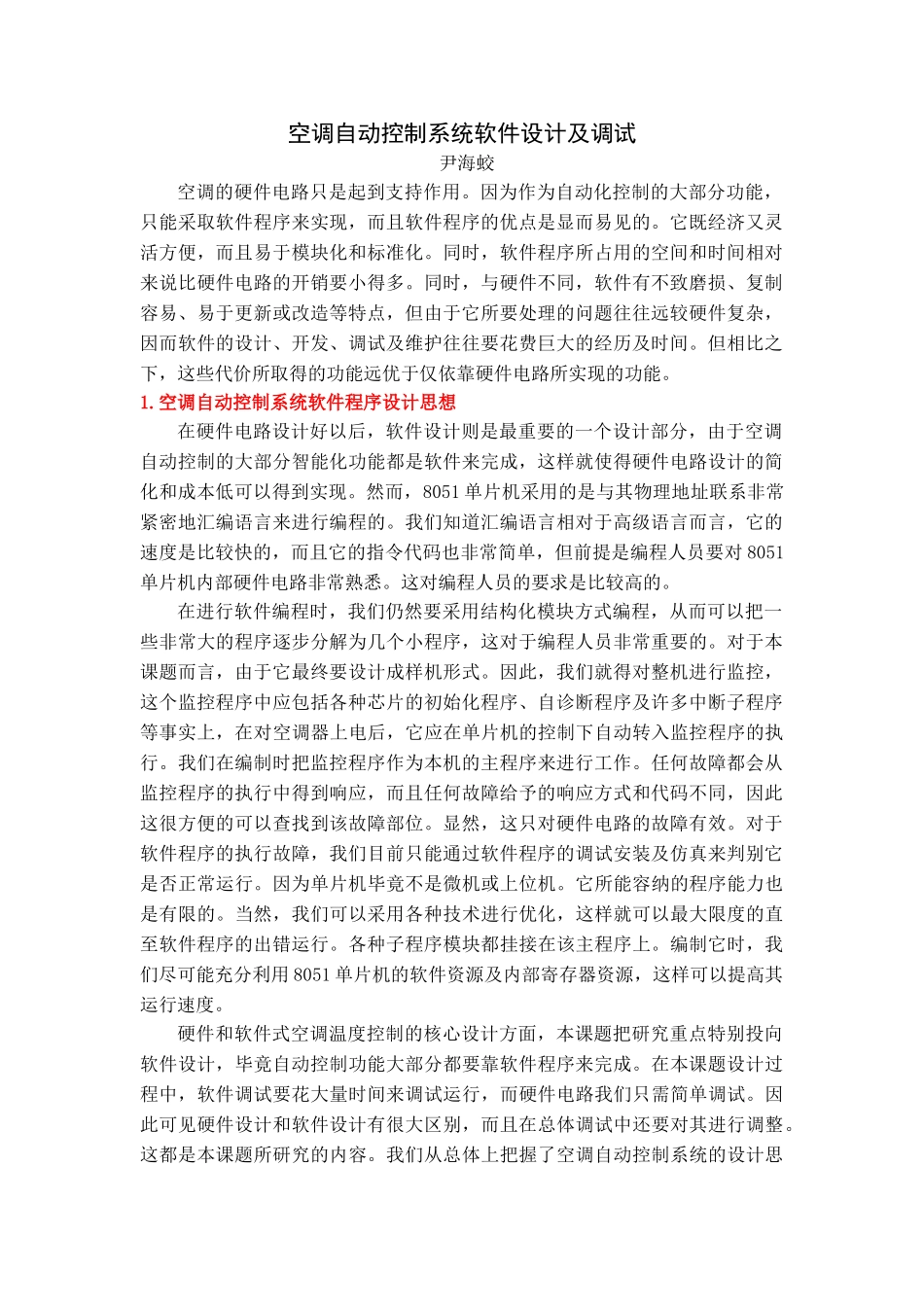

空调自动控制系统软件设计及调试尹海蛟空调的硬件电路只是起到支持作用。因为作为自动化控制的大部分功能，只能采取软件程序来实现，而且软件程序的优点是显而易见的。它既经济又灵活方便，而且易于模块化和标准化。同时，软件程序所占用的空间和时间相对来说比硬件电路的开销要小得多。同时，与硬件不同，软件有不致磨损、复制容易、易于更新或改造等特点，但由于它所要处理的问题往往远较硬件复杂，因而软件的设计、开发、调试及维护往往要花费巨大的经历及时间。但相比之下，这些代价所取得的功能远优于仅依靠硬件电路所实现的功能。1.空调自动控制系统软件程序设计思想在硬件电路设计好以后，软件设计则是最重要的一个设计部分，由于空调自动控制的大部分智能化功能都是软件来完成，这样就使得硬件电路设计的简化和成本低可以得到实现。然而，8051单片机采用的是与其物理地址联系非常紧密地汇编语言来进行编程的。我们知道汇编语言相对于高级语言而言，它的速度是比较快的，而且它的指令代码也非常简单，但前提是编程人员要对8051单片机内部硬件电路非常熟悉。这对编程人员的要求是比较高的。在进行软件编程时，我们仍然要采用结构化模块方式编程，从而可以把一些非常大的程序逐步分解为几个小程序，这对于编程人员非常重要的。对于本课题而言，由于它最终要设计成样机形式。因此，我们就得对整机进行监控，这个监控程序中应包括各种芯片的初始化程序、自诊断程序及许多中断子程序等事实上，在对空调器上电后，它应在单片机的控制下自动转入监控程序的执行。我们在编制时把监控程序作为本机的主程序来进行工作。任何故障都会从监控程序的执行中得到响应，而且任何故障给予的响应方式和代码不同，因此这很方便的可以查找到该故障部位。显然，这只对硬件电路的故障有效。对于软件程序的执行故障，我们目前只能通过软件程序的调试安装及仿真来判别它是否正常运行。因为单片机毕竟不是微机或上位机。它所能容纳的程序能力也是有限的。当然，我们可以采用各种技术进行优化，这样就可以最大限度的直至软件程序的出错运行。各种子程序模块都挂接在该主程序上。编制它时，我们尽可能充分利用8051单片机的软件资源及内部寄存器资源，这样可以提高其运行速度。硬件和软件式空调温度控制的核心设计方面，本课题把研究重点特别投向软件设计，毕竟自动控制功能大部分都要靠软件程序来完成。在本课题设计过程中，软件调试要花大量时间来调试运行，而硬件电路我们只需简单调试。因此可见硬件设计和软件设计有很大区别，而且在总体调试中还要对其进行调整。这都是本课题所研究的内容。我们从总体上把握了空调自动控制系统的设计思路，初步了解到该研究项目主要的研究工作内容和其采用的优点。倘若要具体进行各个细节方面的工作，我们能够发现这种总体设计思路对具体电路的设计合理程序模块设计的重要指导意义，不管设计研究任何仪器仪表，这种总体设计思路总是必需的，而且是有利于我们从整体上把握该空调控制系统的性能和特点。2.主程序的设计及流程图本课题的主要思想就是检测温度，控制制冷压缩机对室温进行恒定控制。并且将温度显示在七段码显示器上，还可通过键盘控制设定温度的增加和减少。主程序通常包括可编程硬件、输入、输出端口和参数的初始化，自诊断管理模块以及实时中断管理和处理模块等。我们采用“自顶向下”结构化设计，它属于该设计中的第一层次，除了初始化和自诊断外，主程序一般总是把其余部分联接起来，构成一个无限循环图，空调温度的自动控制的所有功能都在这一循环圈中周而复始地、或有选择地执行，除非掉电或按复位键，它不会跳出这一循环圈。对于主程序，由于本设计设有键盘和显示子程序，实验结果一目了然。本主程序从整个系统的上电复位开始运行，然后对各种可编程器件及单片机堆栈和参数进行初始化。接着对各软、硬件模块进行自诊断，并同时判断有无中断，等待是哪儿硬件或软件出错。一旦发生这种出错情况，则判明后进行相应的服务模块，然后进一步自诊断，以达到运行正常，否则就跳出，进行出错处理；若无中断请求，我们开始进行实时处理状态，调用A/D转换子程...
