萘系高效减水剂与聚羧酸系减水剂的性能比较VIP专享VIP免费

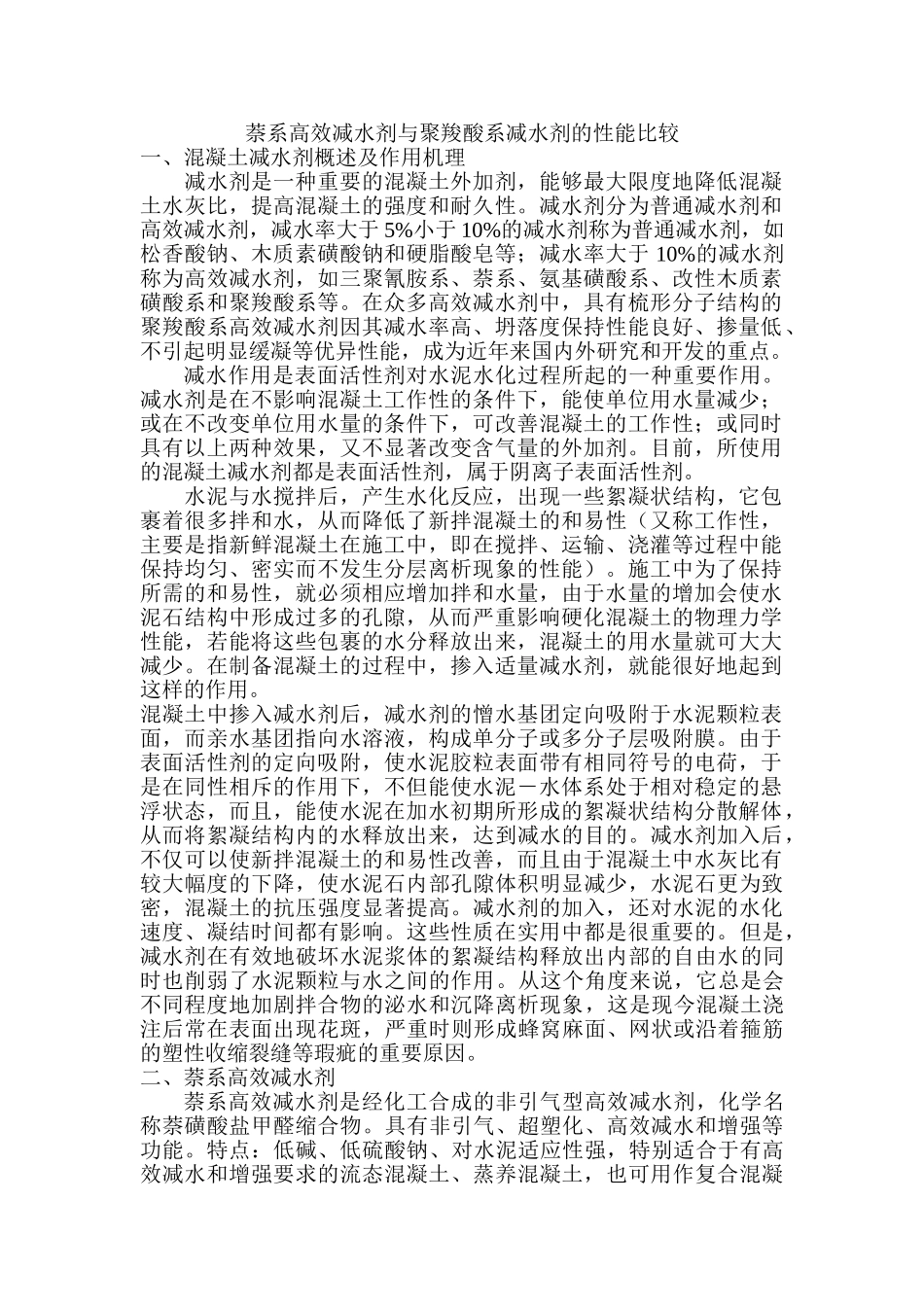

萘系高效减水剂与聚羧酸系减水剂的性能比较一、混凝土减水剂概述及作用机理减水剂是一种重要的混凝土外加剂，能够最大限度地降低混凝土水灰比，提高混凝土的强度和耐久性。减水剂分为普通减水剂和高效减水剂，减水率大于5%小于10%的减水剂称为普通减水剂，如松香酸钠、木质素磺酸钠和硬脂酸皂等；减水率大于10%的减水剂称为高效减水剂，如三聚氰胺系、萘系、氨基磺酸系、改性木质素磺酸系和聚羧酸系等。在众多高效减水剂中，具有梳形分子结构的聚羧酸系高效减水剂因其减水率高、坍落度保持性能良好、掺量低、不引起明显缓凝等优异性能，成为近年来国内外研究和开发的重点。减水作用是表面活性剂对水泥水化过程所起的一种重要作用。减水剂是在不影响混凝土工作性的条件下，能使单位用水量减少；或在不改变单位用水量的条件下，可改善混凝土的工作性；或同时具有以上两种效果，又不显著改变含气量的外加剂。目前，所使用的混凝土减水剂都是表面活性剂，属于阴离子表面活性剂。水泥与水搅拌后，产生水化反应，出现一些絮凝状结构，它包裹着很多拌和水，从而降低了新拌混凝土的和易性（又称工作性，主要是指新鲜混凝土在施工中，即在搅拌、运输、浇灌等过程中能保持均匀、密实而不发生分层离析现象的性能）。施工中为了保持所需的和易性，就必须相应增加拌和水量，由于水量的增加会使水泥石结构中形成过多的孔隙，从而严重影响硬化混凝土的物理力学性能，若能将这些包裹的水分释放出来，混凝土的用水量就可大大减少。在制备混凝土的过程中，掺入适量减水剂，就能很好地起到这样的作用。混凝土中掺入减水剂后，减水剂的憎水基团定向吸附于水泥颗粒表面，而亲水基团指向水溶液，构成单分子或多分子层吸附膜。由于表面活性剂的定向吸附，使水泥胶粒表面带有相同符号的电荷，于是在同性相斥的作用下，不但能使水泥－水体系处于相对稳定的悬浮状态，而且，能使水泥在加水初期所形成的絮凝状结构分散解体，从而将絮凝结构内的水释放出来，达到减水的目的。减水剂加入后，不仅可以使新拌混凝土的和易性改善，而且由于混凝土中水灰比有较大幅度的下降，使水泥石内部孔隙体积明显减少，水泥石更为致密，混凝土的抗压强度显著提高。减水剂的加入，还对水泥的水化速度、凝结时间都有影响。这些性质在实用中都是很重要的。但是，减水剂在有效地破坏水泥浆体的絮凝结构释放出内部的自由水的同时也削弱了水泥颗粒与水之间的作用。从这个角度来说，它总是会不同程度地加剧拌合物的泌水和沉降离析现象，这是现今混凝土浇注后常在表面出现花斑，严重时则形成蜂窝麻面、网状或沿着箍筋的塑性收缩裂缝等瑕疵的重要原因。二、萘系高效减水剂萘系高效减水剂是经化工合成的非引气型高效减水剂，化学名称萘磺酸盐甲醛缩合物。具有非引气、超塑化、高效减水和增强等功能。特点：低碱、低硫酸钠、对水泥适应性强，特别适合于有高效减水和增强要求的流态混凝土、蒸养混凝土，也可用作复合混凝土外加剂的母体材料。萘系高效减水剂是各类复配外加剂的主要原料，如：泵送剂，缓凝高效减水剂，早强高效减水剂等。可用于日最低气温0℃以上施工的混凝土，并适用于制备大流动性混凝土，高强混凝土以及蒸养混凝土。掺萘系高效减水剂的混凝土采用蒸汽养护时，必须在混凝土具有必要的结构强度后才能升温，蒸养制度应通过试验确定。萘系高效减水剂主要性能特点如下：1、高效减水。其减水率达25%以上。超塑化，能有效增大混凝土的流动性，减少泌水和离析，从而改善混凝土的和易性，便于施工、易于密实。2、增强效果好。在胶凝材料用量相同的条件下，掺高效减水剂的混凝土1d、3d、7d和28d抗压强度较同期基准混凝土可提高50～110%、40～90%、40～70%和20～40%。3、适应性强，适应于各种规格、型号的水泥。产品与其它外加剂相容性好，与膨胀剂、引气剂等外加剂及粉煤灰等活性掺合料相配合，功能相互补充、相互激发。4、凝结时间适宜。产品对水泥的初、终凝时间影响很小，其凝结时间差一般在1h之内。5、产品硫酸钠含量低，配成液体在冬季无结晶，解决了在冬季混凝土制造中因硫酸钠结晶而造成管道堵塞的难题，为冬季混凝土施工提供...
