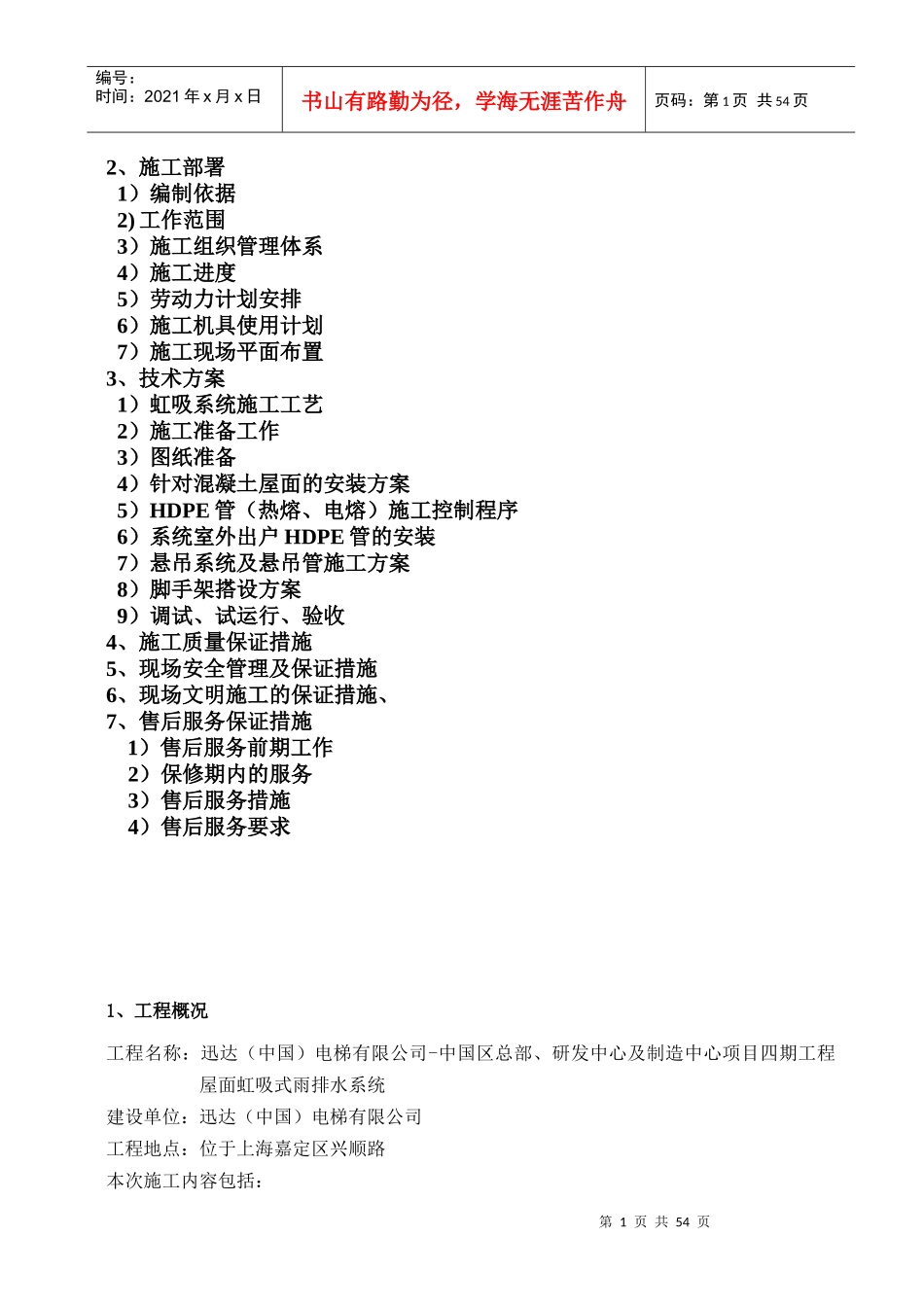

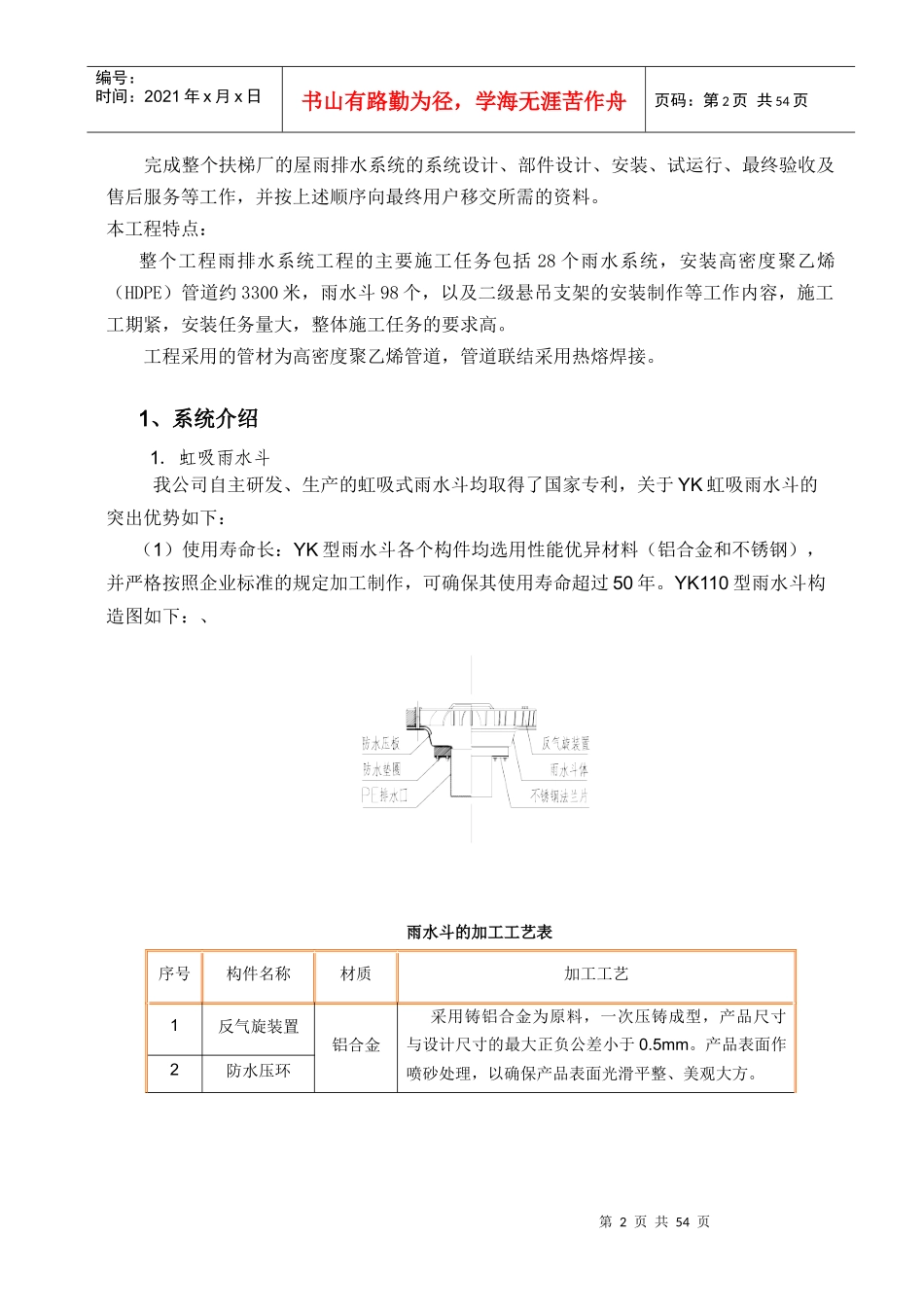

迅达（中国）电梯有限公司四期工程跃坤屋面虹吸雨水排放系统工程施工组织设计上海普研建筑安装工程有限公司2014年09月16日目录1、工程概况1、系统介绍1）虹吸雨水斗2）HDPE虹吸专用管材管件3）虹吸雨水系统悬吊固定装置第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页2、施工部署1）编制依据2)工作范围3）施工组织管理体系4）施工进度5）劳动力计划安排6）施工机具使用计划7）施工现场平面布置3、技术方案1）虹吸系统施工工艺2）施工准备工作3）图纸准备4）针对混凝土屋面的安装方案5）HDPE管（热熔、电熔）施工控制程序6）系统室外出户HDPE管的安装7）悬吊系统及悬吊管施工方案8）脚手架搭设方案9）调试、试运行、验收4、施工质量保证措施5、现场安全管理及保证措施6、现场文明施工的保证措施、7、售后服务保证措施1）售后服务前期工作2）保修期内的服务3）售后服务措施4）售后服务要求1、工程概况工程名称：迅达（中国）电梯有限公司-中国区总部、研发中心及制造中心项目四期工程屋面虹吸式雨排水系统建设单位：迅达（中国）电梯有限公司工程地点：位于上海嘉定区兴顺路本次施工内容包括：第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页完成整个扶梯厂的屋雨排水系统的系统设计、部件设计、安装、试运行、最终验收及售后服务等工作，并按上述顺序向最终用户移交所需的资料。本工程特点：整个工程雨排水系统工程的主要施工任务包括28个雨水系统，安装高密度聚乙烯（HDPE）管道约3300米，雨水斗98个，以及二级悬吊支架的安装制作等工作内容，施工工期紧，安装任务量大，整体施工任务的要求高。工程采用的管材为高密度聚乙烯管道，管道联结采用热熔焊接。1、系统介绍1．虹吸雨水斗我公司自主研发、生产的虹吸式雨水斗均取得了国家专利，关于YK虹吸雨水斗的突出优势如下：（1）使用寿命长：YK型雨水斗各个构件均选用性能优异材料（铝合金和不锈钢），并严格按照企业标准的规定加工制作，可确保其使用寿命超过50年。YK110型雨水斗构造图如下：、雨水斗的加工工艺表序号构件名称材质加工工艺1反气旋装置铝合金采用铸铝合金为原料，一次压铸成型，产品尺寸与设计尺寸的最大正负公差小于0.5mm。产品表面作喷砂处理，以确保产品表面光滑平整、美观大方。2防水压环第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页3斗体SUS304不锈钢斗体的主体部分采用SUS304，1.20±0.10mm厚的不锈钢板冲压制作，通过与不锈钢连接管（SUS304，1.50mm厚）氩焊满焊连接成型。产品表面作抛光处理，按SB400#标准执行。4PE排水口HDPE材质（2）气水分离效果好、运行时所需斗前水位低：YK型雨水斗的整流装置通过空气挡板与若干特有的长、短叶片的组合，能有效防止漩涡形成，另斗体局部下沉及侧壁的适当倾斜，改善了雨水斗的水力条件，实现在低斗前水位下，形成良好的气水分离效果。（3）安全、可靠的防堵塞功能：我公司生产的虹吸式雨水斗系列均设有防叶罩或具有同种功能的装置，其隔栅或叶片间距约15mm，可有效的阻隔雨水中携带的杂质，且该构件易于拆卸、清洗。虹吸排水系统运行时具有大流量、高流速的特点，进入系统的杂质将被水流携带，并迅速排出。（4）先进的防渗漏措施：我公司生产的虹吸式雨水斗系列均可结合工程的特点采取相应的防渗漏措施，针对本招标项目的技术要求，我公司拟采用的措施如下：雨水斗的斗体（SUS304，1.50±0.10mm厚的不锈钢板冲压制作）与屋面（材质：混凝土）之间采用机械固定，可充分保证接口不渗漏，使用寿命长。另，我公司在同类工程中已有非常的成功经验。我公司的雨水斗均配有专用的不锈钢法兰，通过其与HDPE钢塑转换接头之间的法兰连接，可有效的保证接口气密性,从而保证雨水斗尾管为HDPE材质与HDPE管焊接。（5）外形美观，维修便捷：YK型雨水斗除具有很强的使用功能外，在外观设计上，亦充分考虑到产品与建筑外观效果的配备；YK型雨水斗除具有体积小，表面整洁，色泽光亮的特点外，且具有防腐性能好，抗压能力强，安装方便，维护便捷...
