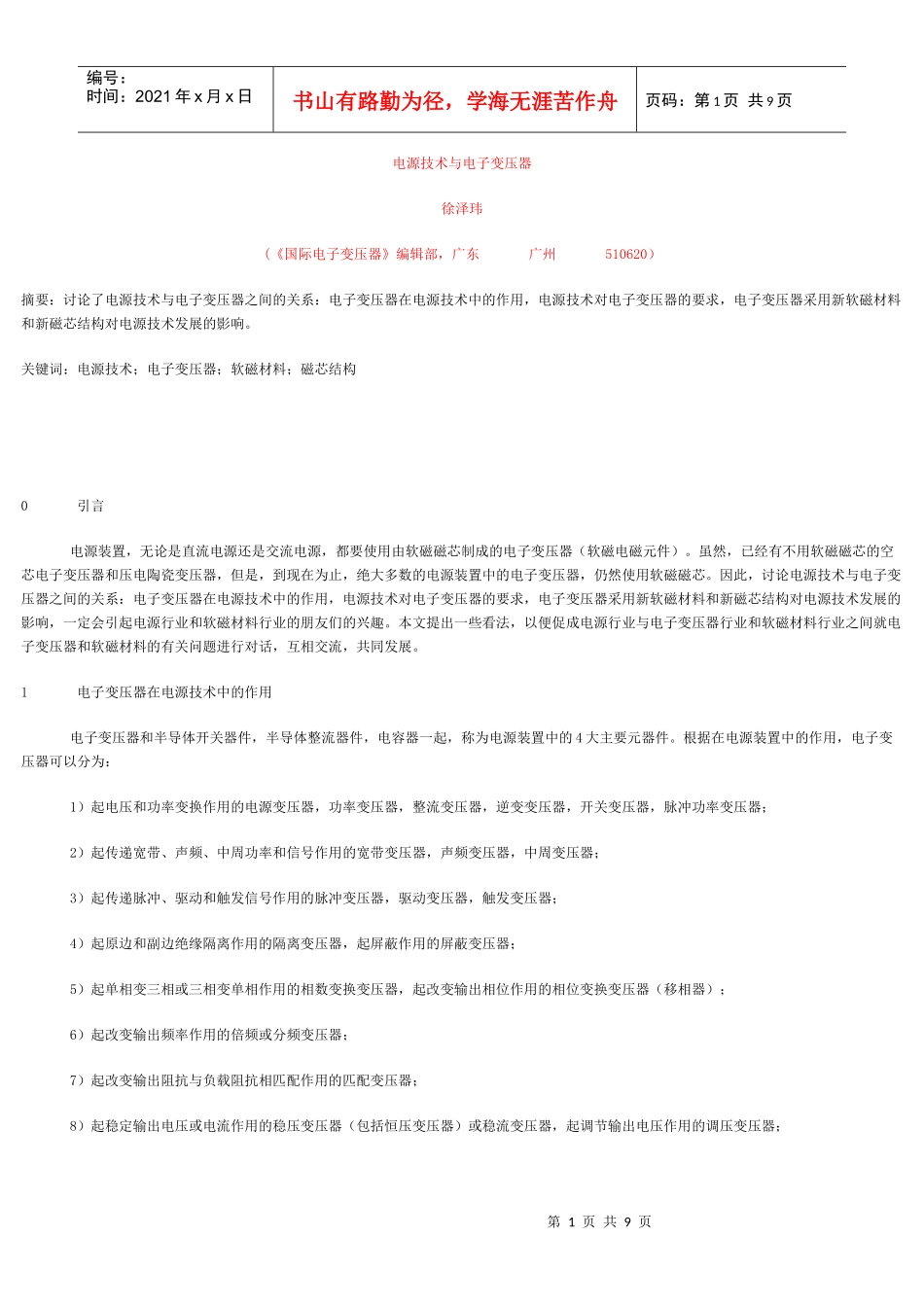

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电源技术与电子变压器徐泽玮(《国际电子变压器》编辑部，广东广州510620）摘要：讨论了电源技术与电子变压器之间的关系：电子变压器在电源技术中的作用，电源技术对电子变压器的要求，电子变压器采用新软磁材料和新磁芯结构对电源技术发展的影响。关键词：电源技术；电子变压器；软磁材料；磁芯结构0引言电源装置，无论是直流电源还是交流电源，都要使用由软磁磁芯制成的电子变压器（软磁电磁元件）。虽然，已经有不用软磁磁芯的空芯电子变压器和压电陶瓷变压器，但是，到现在为止，绝大多数的电源装置中的电子变压器，仍然使用软磁磁芯。因此，讨论电源技术与电子变压器之间的关系：电子变压器在电源技术中的作用，电源技术对电子变压器的要求，电子变压器采用新软磁材料和新磁芯结构对电源技术发展的影响，一定会引起电源行业和软磁材料行业的朋友们的兴趣。本文提出一些看法，以便促成电源行业与电子变压器行业和软磁材料行业之间就电子变压器和软磁材料的有关问题进行对话，互相交流，共同发展。1电子变压器在电源技术中的作用电子变压器和半导体开关器件，半导体整流器件，电容器一起，称为电源装置中的4大主要元器件。根据在电源装置中的作用，电子变压器可以分为：1）起电压和功率变换作用的电源变压器，功率变压器，整流变压器，逆变变压器，开关变压器，脉冲功率变压器；2）起传递宽带、声频、中周功率和信号作用的宽带变压器，声频变压器，中周变压器；3）起传递脉冲、驱动和触发信号作用的脉冲变压器，驱动变压器，触发变压器；4）起原边和副边绝缘隔离作用的隔离变压器，起屏蔽作用的屏蔽变压器；5）起单相变三相或三相变单相作用的相数变换变压器，起改变输出相位作用的相位变换变压器（移相器）；6）起改变输出频率作用的倍频或分频变压器；7）起改变输出阻抗与负载阻抗相匹配作用的匹配变压器；8）起稳定输出电压或电流作用的稳压变压器（包括恒压变压器）或稳流变压器，起调节输出电压作用的调压变压器；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页9）起交流和直流滤波作用的滤波电感器；10）起抑制电磁干扰作用的电磁干扰滤波电感器，起抑制噪声作用的噪声滤波电感器；11）起吸收浪涌电流作用的吸收电感器，起减缓电流变化速率的缓冲电感器；12）起储能作用的储能电感器，起帮助半导体开关换向作用的换向电感器；13）起开关作用的磁性开关电感器和变压器；14）起调节电感作用的可控电感器和饱和电感器；15）起变换电压、电流或脉冲检测信号的电压互感器、电流互感器、脉冲互感器、直流互感器、零磁通互感器、弱电互感器、零序电流互感器、霍尔电流电压检测器。从以上的列举可以看出，不论是直流电源，交流电源，还是特种电源，都离不开电子变压器。有人把电源界定为经过高频开关变换的直流电源和交流电源。在介绍软磁电磁元件在电源技术中的作用时，往往举高频开关电源中的各种电磁元件为例证。同时，在电子电源中使用的软磁电磁元件中，各种变压器占主要地位，因此用变压器作为电子电源中软磁元件的代表，称它们为“电子变压器”。2电源技术对电子变压器的要求电源技术对电子变压器的要求，像所有作为商品的产品一样，是在具体使用条件下完成具体的功能中追求性能价格比最好。有时可能偏重价格和成本，有时可能偏重效率和性能。现在，轻、薄、短、小成为电子变压器的发展方向，是强调降低成本。从总的要求出发，可以对电子变压器得出四项具体要求：使用条件，完成功能，提高效率，降低成本。2.1使用条件电子变压器的使用条件，包括两方面内容：可靠性和电磁兼容性。以前只注意可靠性，现在由于环境保护意识增强，必须注意电磁兼容性。可靠性是指在具体的使用条件下，电子变压器能正常工作到使用寿命为止。一般使用条件中对电子变压器影响最大的是环境温度。决定电子变压器受温度影响强度的参数是软磁材料的居里点。软磁材料居里点高，受温度影响小；软磁材料居里点低，对温度变化比较敏感，受温度影响大。例如锰锌铁氧体的...
