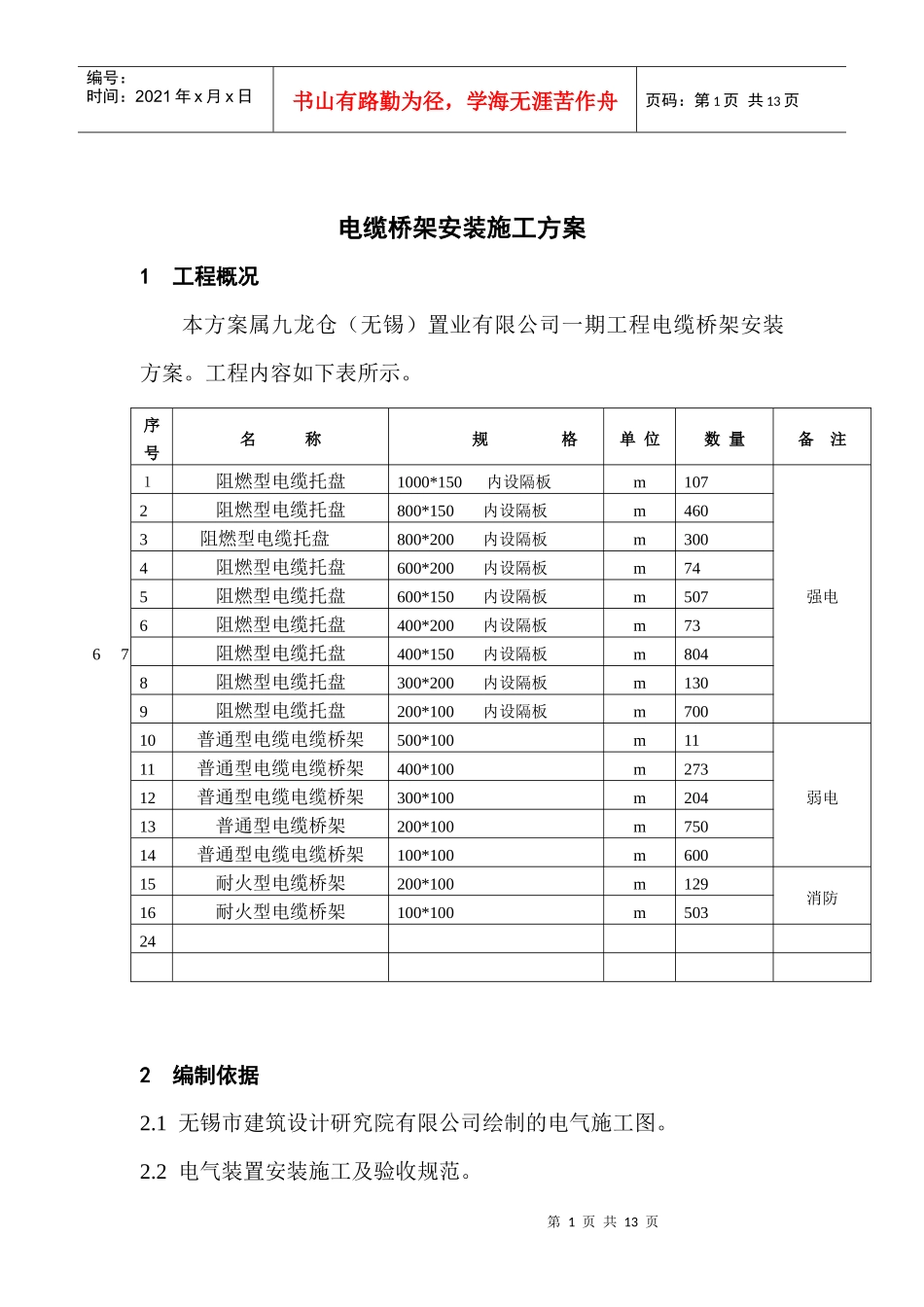

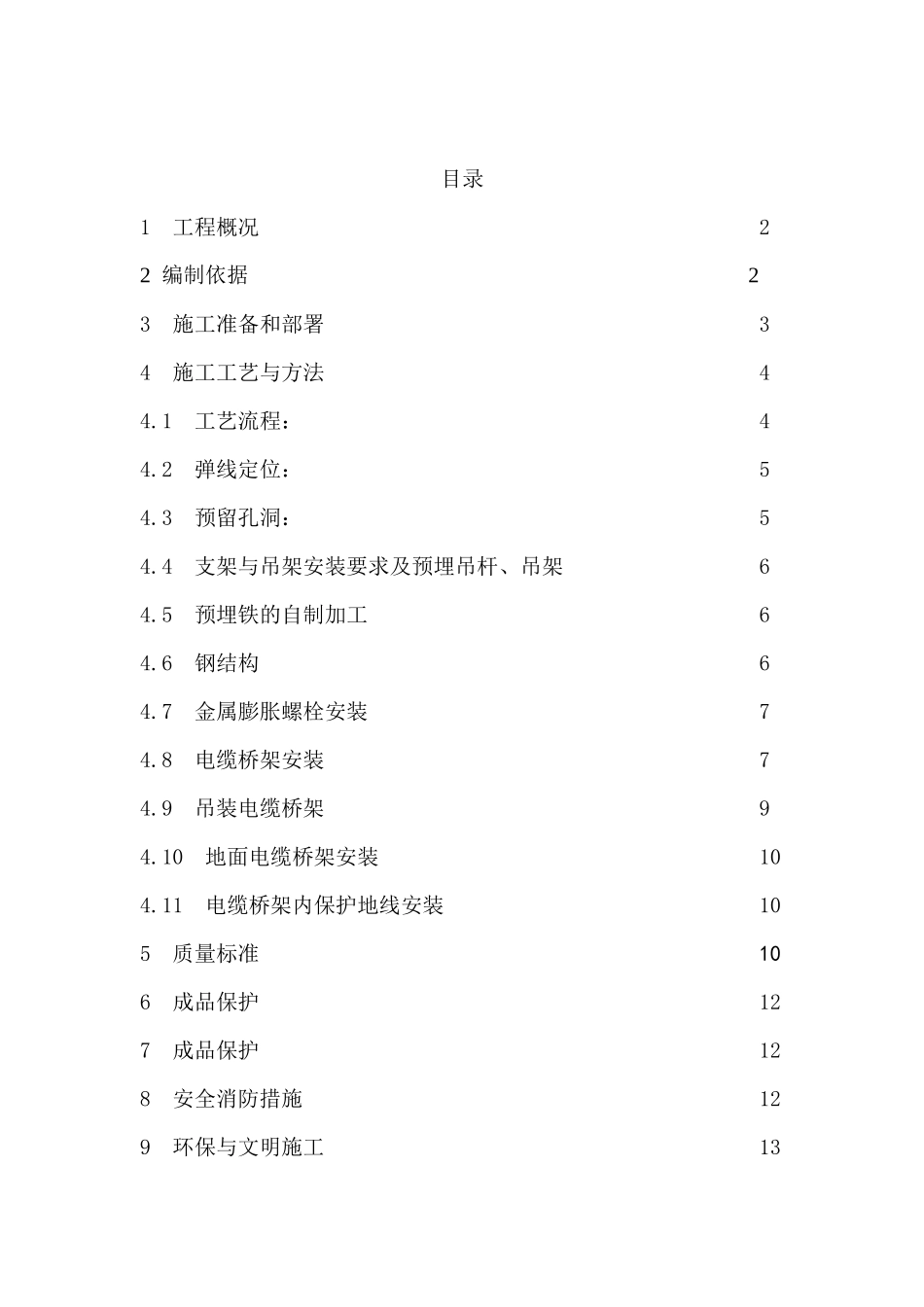

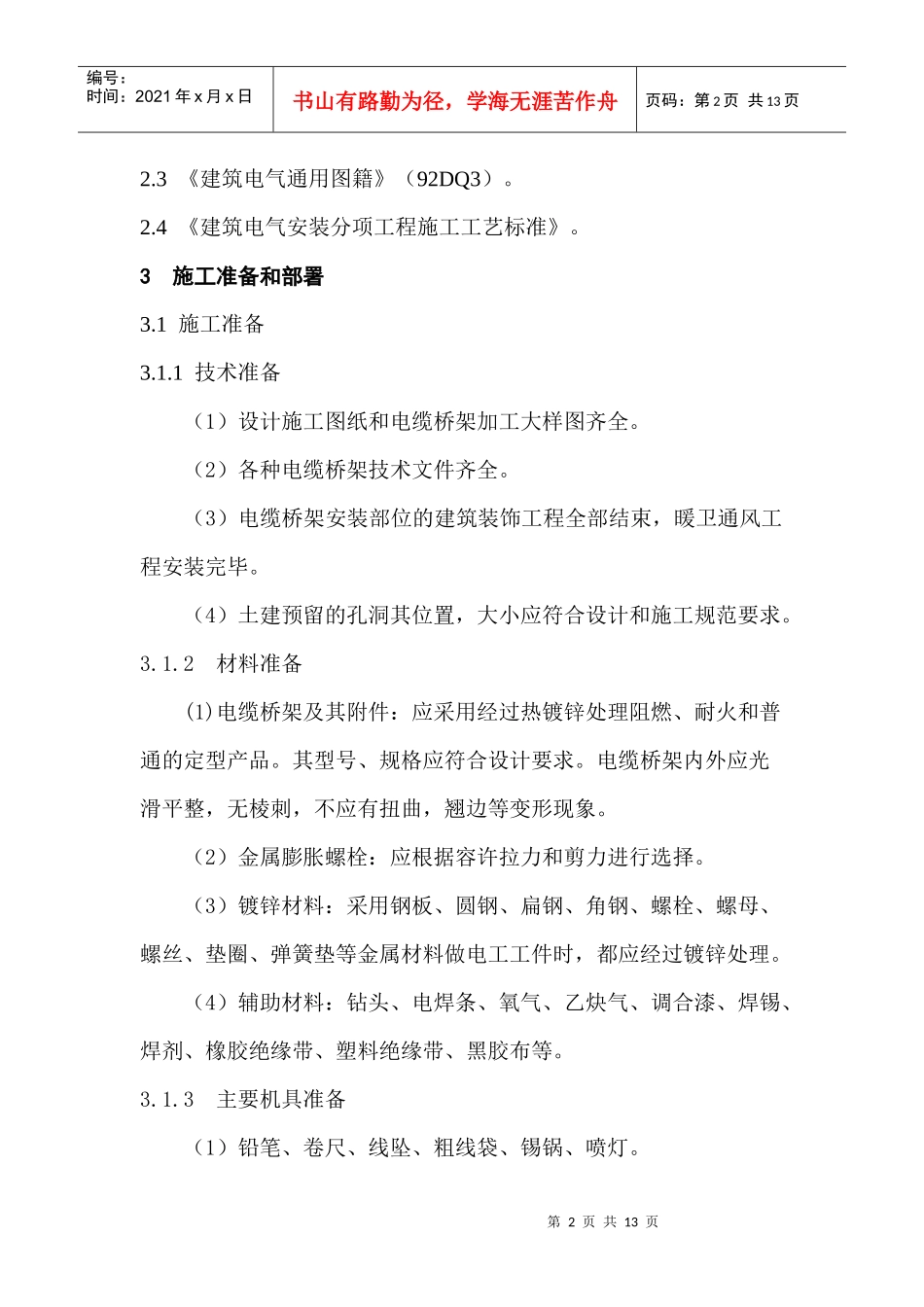

目录1工程概况22编制依据23施工准备和部署34施工工艺与方法44.1工艺流程：44.2弹线定位：54.3预留孔洞：54.4支架与吊架安装要求及预埋吊杆、吊架64.5预埋铁的自制加工64.6钢结构64.7金属膨胀螺栓安装74.8电缆桥架安装74.9吊装电缆桥架94.10地面电缆桥架安装104.11电缆桥架内保护地线安装105质量标准106成品保护127成品保护128安全消防措施129环保与文明施工13第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电缆桥架安装施工方案1工程概况本方案属九龙仓（无锡）置业有限公司一期工程电缆桥架安装方案。工程内容如下表所示。2编制依据2.1无锡市建筑设计研究院有限公司绘制的电气施工图。2.2电气装置安装施工及验收规范。序号名称规格单位数量备注１阻燃型电缆托盘1000*150内设隔板m107强电2阻燃型电缆托盘800*150内设隔板m4603阻燃型电缆托盘800*200内设隔板m3004阻燃型电缆托盘600*200内设隔板m745阻燃型电缆托盘600*150内设隔板m5076阻燃型电缆托盘400*200内设隔板m7367阻燃型电缆托盘400*150内设隔板m8048阻燃型电缆托盘300*200内设隔板m1309阻燃型电缆托盘200*100内设隔板m70010普通型电缆电缆桥架500*100m11弱电11普通型电缆电缆桥架400*100m27312普通型电缆电缆桥架300*100m20413普通型电缆桥架200*100m75014普通型电缆电缆桥架100*100m60015耐火型电缆桥架200*100m129消防16耐火型电缆桥架100*100m50324第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页2.3《建筑电气通用图籍》（92DQ3）。2.4《建筑电气安装分项工程施工工艺标准》。3施工准备和部署3.1施工准备3.1.1技术准备（1）设计施工图纸和电缆桥架加工大样图齐全。（2）各种电缆桥架技术文件齐全。（3）电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。（4）土建预留的孔洞其位置，大小应符合设计和施工规范要求。3.1.2材料准备(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。其型号、规格应符合设计要求。电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。（3）镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。（4）辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。3.1.3主要机具准备（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。3.1.4作业环境准备（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。（2）顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。（3）高层建筑竖井内土建湿作业全部完成。（4）地面电缆桥架应及时配合土建施工。3.1.5施工准备（1）参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。（2）现场加工须设置专用工作台，加保护围栏。作业时应配备电气消防设备。（3）作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。（4）施工技术资料要和施工进度同步。3.2施工部署主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页4操作工艺4.1工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定吊杆、吊架安装桥架安装地面电缆桥架安装。4.2弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。4.3预留孔洞：根据设计图标注的...
