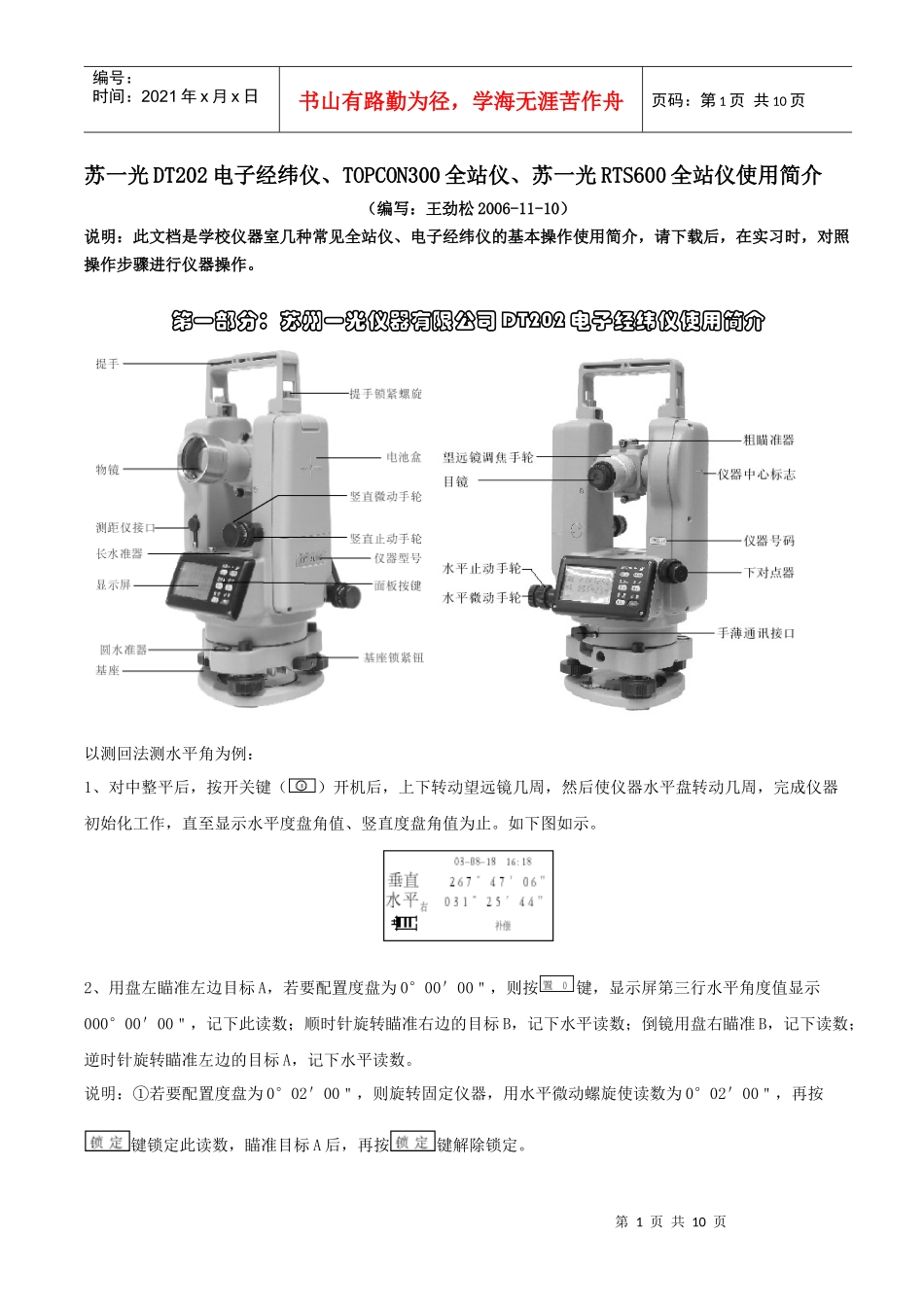

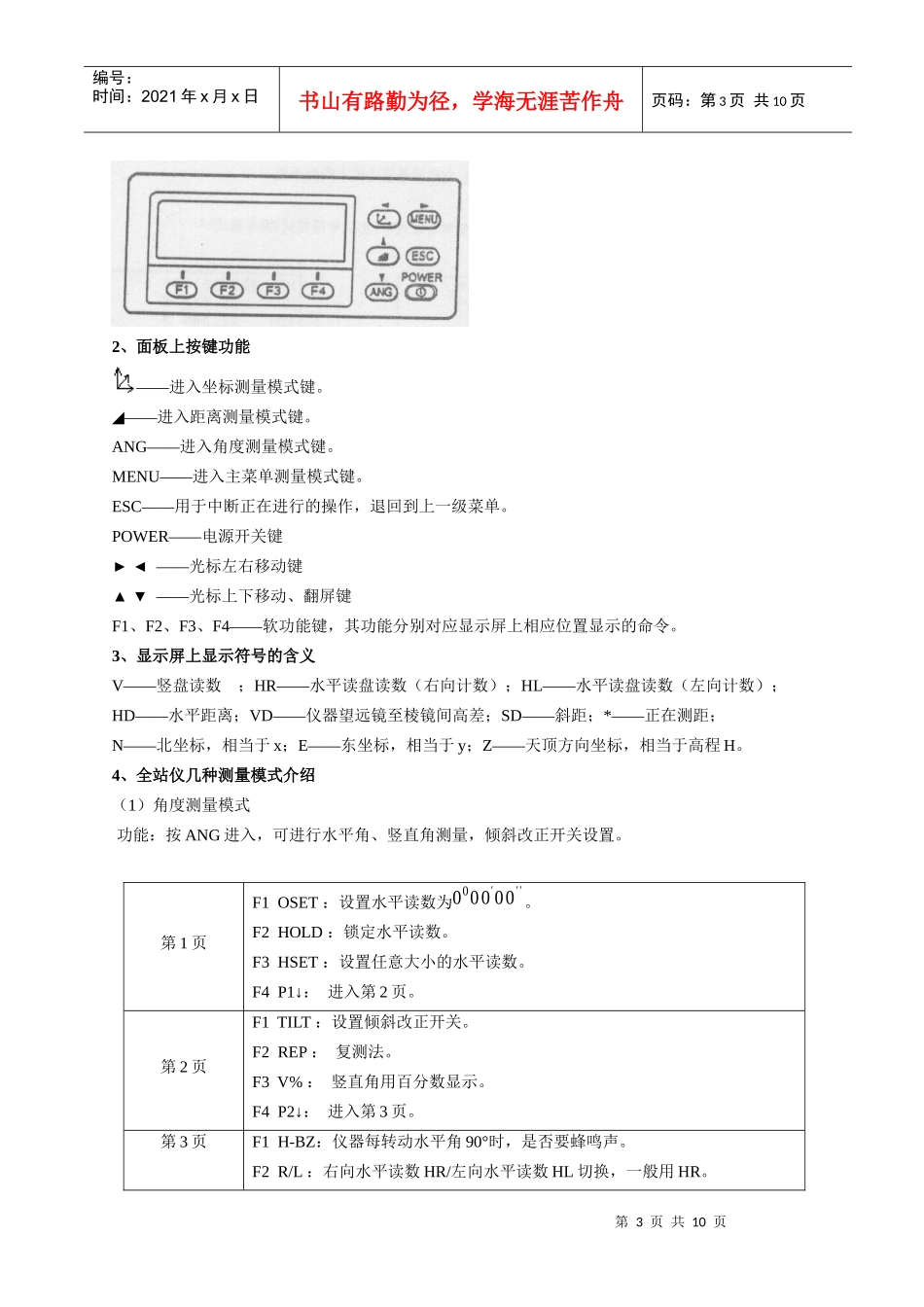

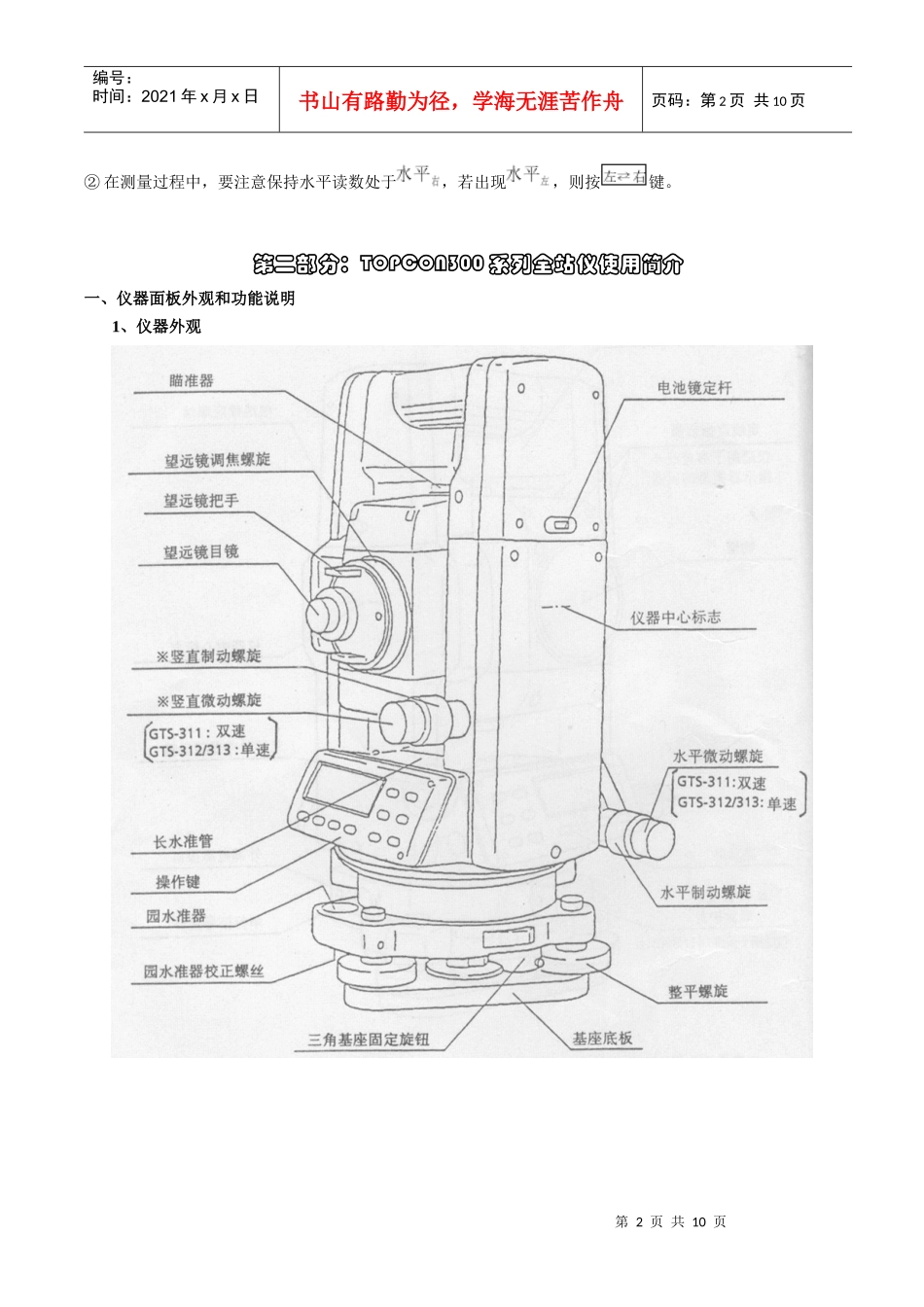

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页苏一光DT202电子经纬仪、TOPCON300全站仪、苏一光RTS600全站仪使用简介（编写：王劲松2006-11-10）说明：此文档是学校仪器室几种常见全站仪、电子经纬仪的基本操作使用简介，请下载后，在实习时，对照操作步骤进行仪器操作。第一部分：苏州一光仪器有限公司DT202电子经纬仪使用简介以测回法测水平角为例：1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值、竖直度盘角值为止。如下图如示。2、用盘左瞄准左边目标A，若要配置度盘为0°00＇00＂，则按键，显示屏第三行水平角度值显示000°00＇00＂，记下此读数；顺时针旋转瞄准右边的目标B，记下水平读数；倒镜用盘右瞄准B，记下读数；逆时针旋转瞄准左边的目标A，记下水平读数。说明：①若要配置度盘为0°02＇00＂，则旋转固定仪器，用水平微动螺旋使读数为0°02＇00＂，再按键锁定此读数，瞄准目标A后，再按键解除锁定。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页②在测量过程中，要注意保持水平读数处于，若出现，则按键。第二部分：TOPCON300系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2、面板上按键功能——进入坐标测量模式键。——◢进入距离测量模式键。ANG——进入角度测量模式键。MENU——进入主菜单测量模式键。ESC——用于中断正在进行的操作，退回到上一级菜单。POWER——电源开关键►◄——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，其功能分别对应显示屏上相应位置显示的命令。3、显示屏上显示符号的含义V——竖盘读数；HR——水平读盘读数（右向计数）；HL——水平读盘读数（左向计数）；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；*——正在测距；N——北坐标，相当于x；E——东坐标，相当于y；Z——天顶方向坐标，相当于高程H。4、全站仪几种测量模式介绍（1）角度测量模式功能：按ANG进入，可进行水平角、竖直角测量，倾斜改正开关设置。第1页F1OSET：设置水平读数为0000'00''。F2HOLD：锁定水平读数。F3HSET：设置任意大小的水平读数。F4P1↓：进入第2页。第2页F1TILT：设置倾斜改正开关。F2REP：复测法。F3V%：竖直角用百分数显示。F4P2↓：进入第3页。第3页F1H-BZ：仪器每转动水平角90°时，是否要蜂鸣声。F2R/L：右向水平读数HR/左向水平读数HL切换，一般用HR。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页F3CMPS：天顶距V/竖直角CMPS的切换，一般取V。F4P3↓：进入第1页。（2）距离测量模式功能：按◢进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。第1页F1MEAS：进行测量。F2MODE：设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。F3S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）。F4P1↓：进入第2页。第2页F1OFSET：偏心测量方式。F2SO：距离放样测量方式。F3m/f/i：距离单位米/英尺/英寸的切换。F4P2↓：进入第1页。（3）坐标测量模式功能：按进入，可进行坐标（N，E，H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。第1页F1MEAS：进行测量。F2MODE：设置测量模式，Fine/Coarse/Tracking。F3S/A：设置棱镜改正值（PSM），大气改正值（PPM）常数。F4P1↓：进入第2页。第2页F1R.HT：输入棱镜高。F2INS.HT：输入仪器高。F3OCC：输入测站坐标。F4P2↓：进入第3页。第3页F1OFSET：偏心测量方式。F2———F3m/f/i:距离单位米/英尺/英寸切换。F4P3↓：进入第1页。（4）主菜单模式功能：按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。（略）二、全站仪功能简介第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
