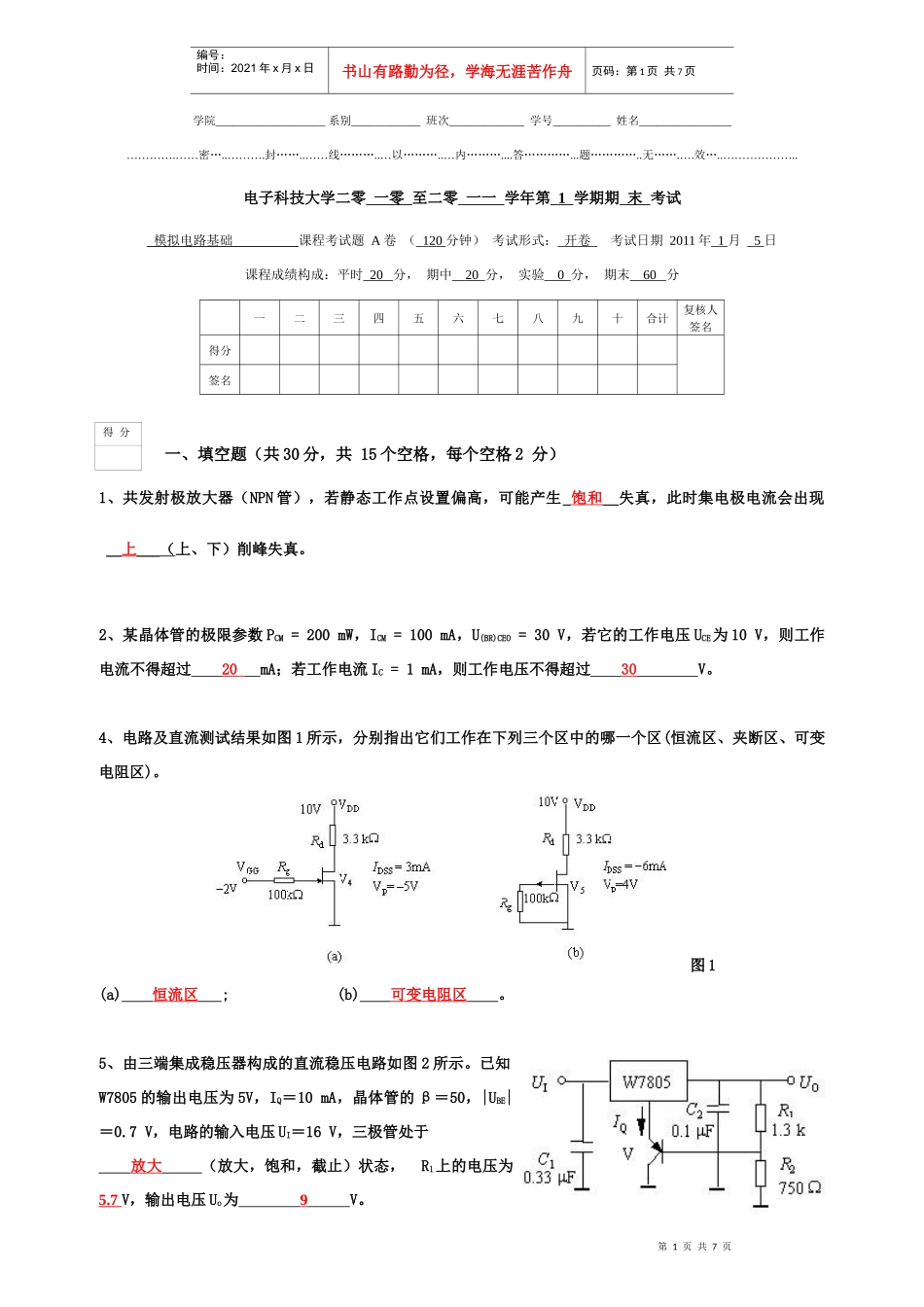

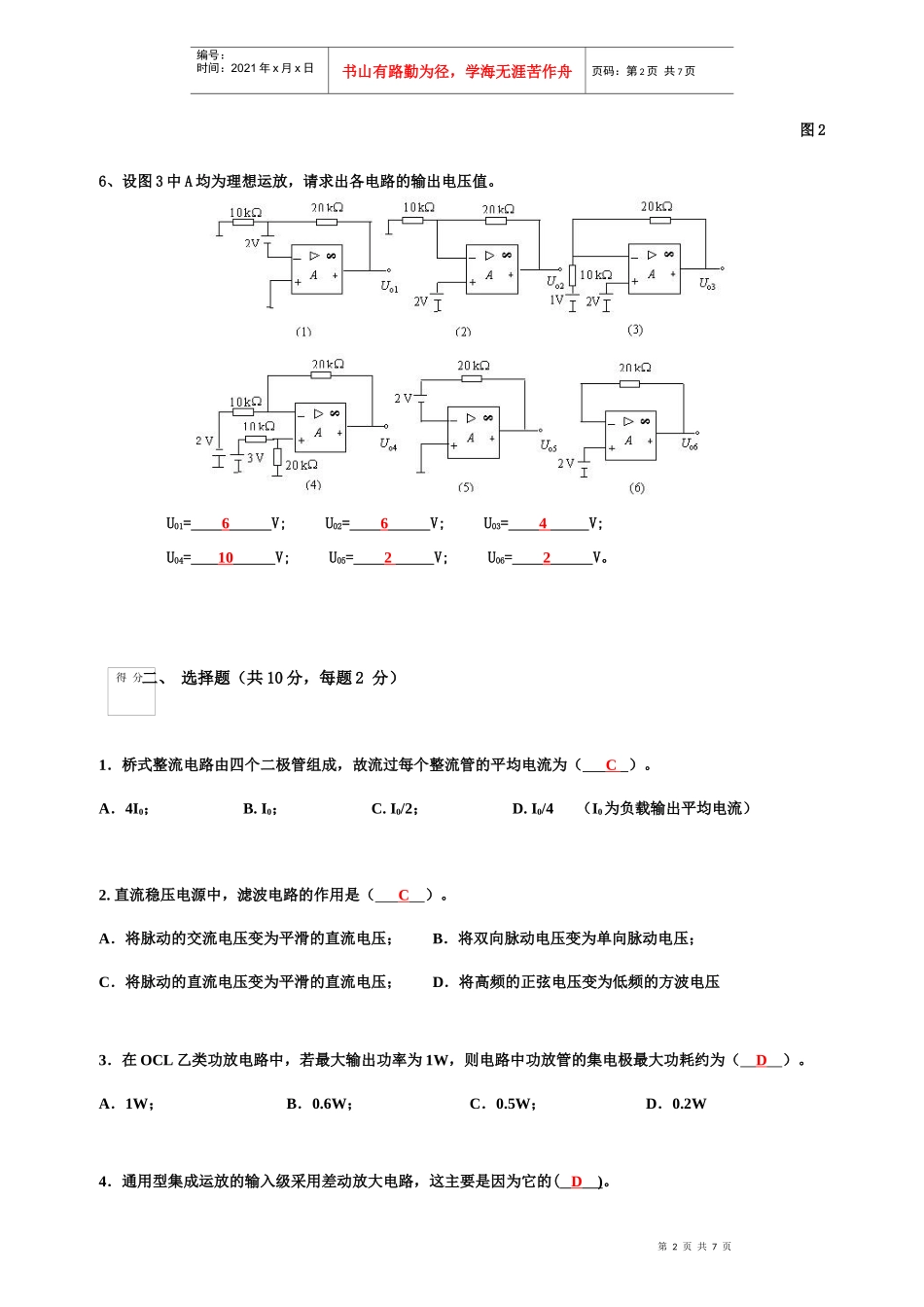

第1页共7页得分编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页学院___________________系别____________班次_____________学号__________姓名________________………….……密…..……….封……..……线………..…以………..…内………....答…………...题…………..无…….….效…..………………..电子科技大学二零一零至二零一一学年第1学期期末考试模拟电路基础课程考试题A卷（120分钟）考试形式：开卷考试日期2011年1月5日课程成绩构成：平时20分，期中20分，实验0分，期末60分一二三四五六七八九十合计复核人签名得分签名一、填空题（共30分，共15个空格，每个空格2分）1、共发射极放大器（NPN管），若静态工作点设置偏高，可能产生_饱和__失真，此时集电极电流会出现__上___（上、下）削峰失真。2、某晶体管的极限参数PCM=200mW，ICM=100mA，U(BR)CEO=30V，若它的工作电压UCE为10V，则工作电流不得超过20mA；若工作电流IC=1mA，则工作电压不得超过30V。4、电路及直流测试结果如图1所示，分别指出它们工作在下列三个区中的哪一个区(恒流区、夹断区、可变电阻区)。图1(a)恒流区;(b)可变电阻区。5、由三端集成稳压器构成的直流稳压电路如图2所示。已知W7805的输出电压为5V，IQ＝10mA，晶体管的β＝50，|UBE|＝0.7V，电路的输入电压UI＝16V，三极管处于放大（放大，饱和，截止）状态，R1上的电压为5.7V，输出电压Uo为9V。第2页共7页第1页共7页得分编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页图26、设图3中A均为理想运放，请求出各电路的输出电压值。U01=6V;U02=6V;U03=4V;U04=10V;U05=2V;U06=2V。二、选择题（共10分，每题2分）1．桥式整流电路由四个二极管组成，故流过每个整流管的平均电流为（C）。A．4I0；B.I0；C.I0/2；D.I0/4（I0为负载输出平均电流）2.直流稳压电源中，滤波电路的作用是（C）。A．将脉动的交流电压变为平滑的直流电压；B．将双向脉动电压变为单向脉动电压；C．将脉动的直流电压变为平滑的直流电压；D．将高频的正弦电压变为低频的方波电压3．在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（D）。A．1W；B．0.6W；C．0.5W；D．0.2W4．通用型集成运放的输入级采用差动放大电路，这主要是因为它的(D)。图3第3页共7页第2页共7页得分编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页A.输入电阻高B.输出电阻低C.电压放大倍数大D.共模抑制比大5．功放电路采用甲乙类工作状态的原因是为了消除（D）。A．截止失真；B．饱和失真；C．电源纹波；D．交越失真三、简答题（共15分，每题5分）1、试简答功率放大电路的基本要求、主要性能指标以及功率放大管的选取原则。答：基本要求：输出功率尽可能大；效率尽可能高；主要性能指标：最大输出功率Pom；转换效率；功放管选取原则：晶体管集电极或发射极电流的最大值不得超过最大集电极电流ICM，最大管压降不得超过c-e反向击穿电压U(BR)CEO，集电极消耗功率的最大值不得超过集电极最大耗散功率PCM。2、分析在图4示电路的输入级（T1管级）和输出级（T3管级）之间能够引入哪些组态的交流负反馈？不能引入哪些组态的交流负反馈？请简述理由。答：1）（T1管的基极和T3管集电极之间）可以引入电压并联负反馈；2）（在T1管的发射极和T3管的发射极之间）可以引入电流串联负反馈；3）不能引入电流并联负反馈；4）不能引入电压串联负反馈。3、电路如图5所示，已知变压器副边电压有效值为10V，电容足够大，试分析当：1）D1短路时，2）D1开路时可能会出现什么现象并简述判断理由。图5第4页共7页第3页共7页得分得分编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页图5答：1）D1短路时，u2正半周，对电容充电；u2负半周，u2电压全加在D2上，极易损坏D2管（电流过大），且此时电容得不到充电，只有通过RL放电，故输出电压对应半波整流，约为6V
